कास्टिंग बॉल वाल्व
विवरण
कास्ट बॉल वाल्व कोर के रूप में कास्टिंग प्रक्रिया द्वारा बनाए गए वाल्व बॉडी के साथ एक प्रकार का बॉल वाल्व है। इसका वाल्व बॉडी मुख्य रूप से कच्चा लोहा या कास्ट स्टील से बना है। यह मध्यम और कम दबाव पाइपलाइन प्रणालियों के लिए उपयुक्त है। गेंद को घुमाकर मध्यम के प्रवाह को नियंत्रित या काट दिया जा सकता है।
संरचनात्मक रचना
कास्ट बॉल वाल्व के मुख्य घटकों में शामिल हैं:
Valve Body: मुख्य संरचना, जो माध्यम के दबाव को सहन करती है। सामग्री ज्यादातर ग्रे कच्चा लोहा, नमनीय लोहा या कास्ट स्टील है।
Ball: कोर ओपनिंग और क्लोजिंग पार्ट, सतह को पहनने के प्रतिरोध को बढ़ाने के लिए क्रोम-प्लेटेड किया जा सकता है, और मध्यम प्रवाह को रोटेशन द्वारा नियंत्रित किया जाता है।
Valve Stem: गेंद और ऑपरेटिंग तंत्र को जोड़ता है, और सामग्री ज्यादातर लोहे या स्टेनलेस स्टील की कास्ट होती है।
Seal: PTFE (पॉलीटेट्रैफ्लुओरोथिलीन) या धातु सील का उपयोग शून्य रिसाव सुनिश्चित करने के लिए किया जाता है।
Valve सीट: फ्लोटिंग या फिक्स्ड डिज़ाइन, सीलिंग को प्राप्त करने के लिए मध्यम दबाव द्वारा संचालित।
Drive तंत्र: मैनुअल (हैंडल) या ऑटोमैटिक (एक्ट्यूएटर), छोटे ऑपरेटिंग टॉर्क, 90 डिग्री रोटेशन को खोला और बंद किया जा सकता है।
पैकिंग: वाल्व स्टेम की सीलिंग सुनिश्चित करने के लिए लचीली ग्रेफाइट और अन्य सामग्री।
कास्टिंग बॉल वाल्व स्पेसिफिकेशन
|
वस्तु
|
वाल्व
|
|
आवेदन
|
तेल और गैस
|
|
पोर्ट आकार
|
DN 10- DN2000
|
|
गारंटी
|
24 माह
|
|
उत्पत्ति का स्थान
|
हेनान, चीन
|
|
मॉडल संख्या
|
WBV -18
|
|
शक्ति
|
विद्युत, वायवीय, मैनुअल, हाइड्रोलिक
|
|
मीडिया का तापमान
|
उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान
|
|
ब्रांड का नाम
|
गनी
|
|
संरचना
|
गेंद
|
|
मिडिया
|
गैस, तेल आदि।
|
|
अनुकूलित समर्थन
|
OEM, ODM, OBM
|
|
शरीर की सामग्री
|
WCB कार्बन स्टील, CF8/CF8M स्टेनलेस स्टील या मिश्र धातु स्टील
|
|
बॉल सामग्री
|
स्टेनलेस स्टील, मिश्र धातु स्टील
|
|
उपजी सामग्री
|
स्टेनलेस स्टील
|
|
सीट सामग्री
|
स्टेलाइट, टंगस्टन कार्बाइड के साथ पीटीएफई या धातु सील
|
|
अंत संबंध
|
बट वेल्ड, सॉकेट वेल्ड
|
|
अभिकर्मक मानक
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
प्रमाणपत्र
|
एपीआई 6 डी, एपीआई 607, एपीआई 598, एएनएसआई/एएसएमई बी 16.34, आदि
|
|
मूक
|
1 इकाई
|

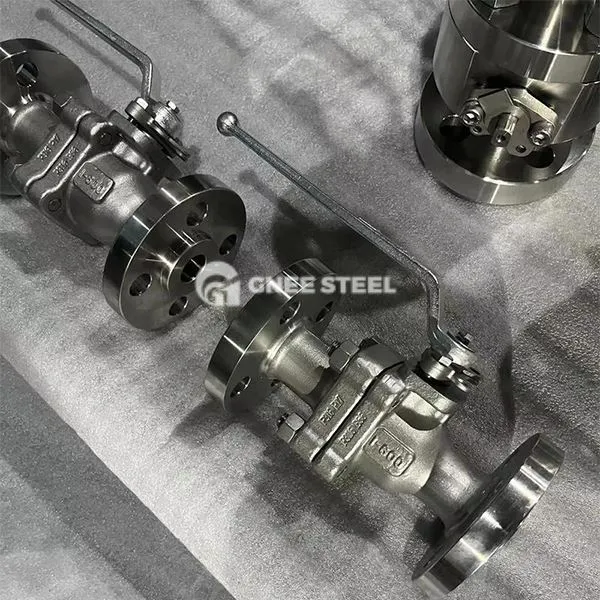

कास्टिंग बॉल वाल्व
फोर्जिंग के बजाय कास्टिंग चुनने के कारण
- लागत लाभ: कास्टिंग प्रक्रिया में एक उच्च सामग्री उपयोग दर है, बड़े पैमाने पर उत्पादन के लिए उपयुक्त है, और फोर्जिंग की तुलना में सस्ता है।
- Structural Adaptability: कास्टिंग मध्यम और निम्न दबाव प्रणालियों की प्रदर्शन आवश्यकताओं को पूरा करने के लिए जटिल आकृतियों के साथ वाल्व निकायों का निर्माण कर सकता है।
- Performance Matching: कच्चा लोहा/कास्ट स्टील की ताकत मध्यम और कम दबाव परिदृश्यों के साथ सामना करने के लिए पर्याप्त है, फोर्जिंग की उच्च लागत के बिना।
- Corrosion प्रतिरोध: कास्ट वाल्व बॉडी के संक्षारण प्रतिरोध को कोटिंग उपचार द्वारा सुधार किया जा सकता है, अधिकांश औद्योगिक परिदृश्यों को पूरा करते हैं।
- Easy रखरखाव: कास्ट बॉल वाल्व में एक सरल संरचना है, सीलिंग रिंग को बदलने में आसान है, और रखरखाव की लागत कम है।
