क्रायोजेनिक बॉल वाल्व

क्रायोजेनिक बॉल वाल्व एक प्रकार का वाल्व है जो मध्यम तापमान के लिए समर्पित है, जो -40 की डिग्री में -250 डिग्री में समर्पित है (कुछ मॉडल कम-तापमान या अल्ट्रा-लो-तापमान वातावरण के -196 डिग्री) के रूप में कम हो सकते हैं, जो कि गेंदबाजी करने के लिए बॉल 90 डिग्री को घुमाते हैं, जो एक कम्पेक्ट को प्राप्त करने के लिए, एक प्रकार को समापन करने के लिए, एक प्रकार की गड़गड़ाहट, तरल ऑक्सीजन और अन्य आसान मीडिया के नियंत्रण को गैसीकृत करना।

अवयव

• बॉडी एंड बोनट: मुख्य संरचना, आमतौर पर वाल्व स्टेम पर कम तापमान के प्रभाव को कम करने के लिए एक विस्तारित गर्दन डिजाइन के साथ।
• बॉल: कोर ओपनिंग और क्लोजिंग पार्ट्स, घर्षण को कम करने के लिए मिरर पॉलिशिंग की सतह, और एक सीलिंग वाइस बनाने के लिए वाल्व सीट।
• सीट और सीलिंग सामग्री: पॉलीटेट्रैफ्लुओरोथिलीन (पीटीएफई), संशोधित पीटीएफई या सिरेमिक भराव सामग्री का उपयोग ज्यादातर कम तापमान पर विश्वसनीय सीलिंग सुनिश्चित करने के लिए किया जाता है।
• वाल्व स्टेम: आंतरिक दबाव के उदय के कारण वाल्व स्टेम को अलग करने से रोकने के लिए एक एंटी-ब्लोआउट संरचना से लैस है, और ऑपरेटिंग स्टेम मैनुअल, इलेक्ट्रिक या वायवीय ड्राइव का समर्थन करता है।
• सहायक घटक: अलगाव ड्रिप ट्रे (फ्रॉस्टिंग को रोकने के लिए), वसंत मुआवजा डिवाइस (स्वचालित रूप से पहनने में त्रुटि के लिए क्षतिपूर्ति करने के लिए), स्टफिंग बॉक्स (स्टेम सीलिंग को बढ़ाने के लिए)।

सामग्री

• बॉडी/बोनट: स्टेनलेस स्टील (304/316), कम तापमान स्टील (LCB, LC3), मिश्र धातु स्टील (CF8)।
• बॉल और सीट: स्टेनलेस स्टील (304/316) या कार्बन स्टील, सतह को पहनने के प्रतिरोध को बढ़ाने के लिए हार्ड मिश्र धातु के साथ चढ़ाया गया।
• सील सामग्री: PTFE, RTFE, पॉलीथीन और अन्य कम तापमान प्रतिरोधी बहुलक सामग्री।

विनिर्देश आकार

• नाममात्र का व्यास: DN 15- DN600 (कुछ मॉडल बड़े कैलिबर का समर्थन करते हैं)।
• दबाव रेटिंग: कक्षा 150- class900, 42MPA तक।
• लागू तापमान: -196 डिग्री -+80 डिग्री (सीलिंग सामग्री के आधार पर)।
• कनेक्शन: निकला हुआ किनारा, वेल्डिंग या थ्रेडेड कनेक्शन, कुछ मॉडल प्रवाह प्रतिरोध को कम करने के लिए पूर्ण बोर डिज़ाइन को अपनाते हैं।

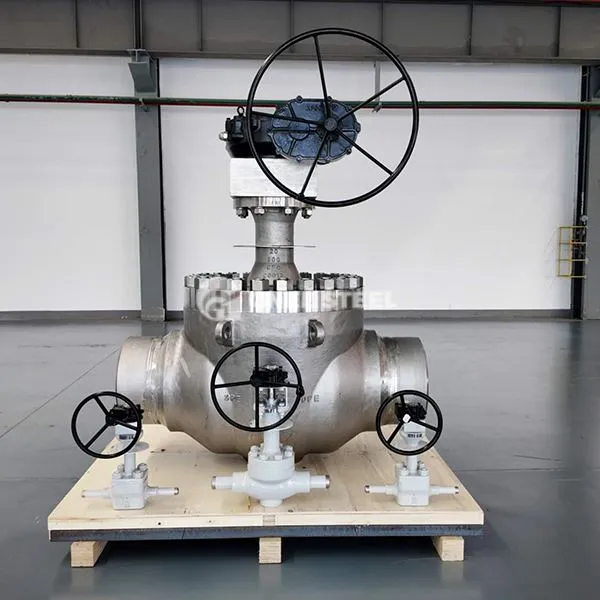

गनी क्रायोजेनिक बॉल वाल्व



सुविधाएँ और लाभ

• अत्यधिक कम तापमान के लिए प्रतिरोधी: विशेष सामग्री और गहरी-कूलिंग उपचार प्रक्रिया -196 डिग्री पर कोई विरूपण और कोई रिसाव सुनिश्चित नहीं करता है।
• उत्कृष्ट सीलिंग प्रदर्शन: शून्य रिसाव को प्राप्त करने के लिए संशोधित PTFE सीलिंग रिंग + स्प्रिंग कम्पेंसेशन स्ट्रक्चर।
• सुविधाजनक और सुरक्षित संचालन: 90 डिग्री रोटरी उद्घाटन और समापन, कम टोक़ डिजाइन, समर्थन मैनुअल/इलेक्ट्रिक/वायवीय ड्राइव।
• संक्षारण और पहनने के प्रतिरोध: स्टेनलेस स्टील बॉडी और कार्बाइड कोटिंग को पार्टिकुलेट या संक्षारक मीडिया के अनुकूल बनाने के लिए।
• आग और विस्फोट-प्रूफ: उच्च जोखिम वाले वातावरण की सुरक्षा आवश्यकताओं को पूरा करने के लिए ग्रेफाइट सीलिंग और एंटी-स्टैटिक डिज़ाइन।

अनुप्रयोग

• ऊर्जा उद्योग: तरलीकृत प्राकृतिक गैस (एलएनजी) वितरण, पेट्रोकेमिकल कम तापमान मीडिया नियंत्रण।
• औद्योगिक गैसें: तरल ऑक्सीजन, तरल नाइट्रोजन, तरल अमोनिया और अन्य क्रायोजेनिक भंडारण और परिवहन प्रणाली।
• रासायनिक और प्रशीतन: प्रोपेन, ब्यूटेन और अन्य तरलीकृत गैस पाइपलाइन, प्रशीतन उपकरण द्रव नियंत्रण।
• एयरोस्पेस और वैज्ञानिक अनुसंधान: अल्ट्रा-लो तापमान प्रयोगात्मक उपकरण, रॉकेट ईंधन वितरण प्रणाली।

• चरम पर्यावरणीय अनुकूलनशीलता: एकमात्र वाल्व प्रकार जो -196 डिग्री अल्ट्रा-लो तापमान पर संचालित हो सकता है।
• सुरक्षा और विश्वसनीयता: ज्वलनशील और विस्फोटक मीडिया की सुरक्षा की रक्षा के लिए शून्य रिसाव सील और विस्फोट-प्रूफ डिजाइन।
• लंबे जीवन और कम रखरखाव: स्व-सफाई प्रवाह पथ और पहनने के मुआवजे की संरचना में रखरखाव की आवृत्ति को काफी कम कर दिया जाता है।
• आर्थिक और कुशल: कम द्रव प्रतिरोध (सीधे खंड के करीब), ऊर्जा बचत प्रभाव उल्लेखनीय है।
