इलेक्ट्रिक निकला हुआ किनारा बॉल वाल्व

इलेक्ट्रिक निकला हुआ किनारा बॉल वाल्व एक स्वचालित नियंत्रण वाल्व है जो एक इलेक्ट्रिक एक्ट्यूएटर और एक निकला हुआ किनारा-जुड़े गेंद वाल्व से बना है। यह गेंद को पाइपलाइन मीडिया के तेजी से उद्घाटन और समापन या प्रवाह विनियमन को प्राप्त करने के लिए एक विद्युत संकेत प्राप्त करके 90 डिग्री को घुमाने के लिए प्रेरित करता है। इसके मुख्य कार्यों में शामिल हैं:

रिमोट कंट्रोल: औद्योगिक परिदृश्यों के लिए उपयुक्त है जिसमें स्वचालित ऑपरेशन (जैसे पेट्रोलियम और रासायनिक पाइपलाइनों) की आवश्यकता होती है, 4-20 MA सिग्नल इनपुट और 220V AC पावर ड्राइव का समर्थन करता है।
‌High सीलिंग: सॉफ्ट सील (PTFE) या हार्ड सील (धातु से धातु) संरचना विभिन्न मीडिया की जरूरतों को पूरा करती है, और रिसाव स्तर ANSI VI स्तर तक पहुंचता है।

संरचनात्मक और डिजाइन सुविधाएँ

वाल्व शरीर और सामग्री:
वाल्व बॉडी जाली कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु स्टील (जैसे कि WCB, 304/316) से बना है, निकला हुआ किनारा कनेक्शन GB/ANSI/DIN मानकों के साथ अनुपालन करता है, और दबाव प्रतिरोध PN 16-} PN63 (1। 6-6 4MPA) तक पहुंचता है।
गेंद की सतह को कार्बाइड (जैसे टंगस्टन कार्बाइड) के साथ छिड़का जाता है, और पूर्ण-बोर डिज़ाइन प्रवाह प्रतिरोध को कम करता है, और दबाव का नुकसान समान विनिर्देशों के गेट वाल्व की तुलना में कम होता है।
‌
एक्ट्यूएटर:
GT, DSR या DKJ सीरीज़ इलेक्ट्रिक एक्ट्यूएटर्स, बिल्ट-इन सर्वो सिस्टम, सपोर्ट स्विच टाइप या रेगुलेशन टाइप कंट्रोल, और टॉर्क रेंज कवर 50-2000 n · m से लैस है।
प्रत्यक्ष ड्राइव संरचना स्थापना को सरल करती है, एक छोटी प्रतिक्रिया समय (आमतौर पर 15 सेकंड से कम या बराबर) होता है, और लगातार उद्घाटन और समापन परिदृश्यों के लिए उपयुक्त होता है।
‌
सीलिंग और सुरक्षा:
‌Dual सील डिज़ाइन: वाल्व स्टेम डबल सीलिंग के लिए PTFE पैकिंग और O-ring को अपनाता है, और वाल्व सीट लंबी अवधि के सीलिंग को सुनिश्चित करने के लिए स्प्रिंग प्रीलोड के माध्यम से पहनने के लिए क्षतिपूर्ति करती है।
‌FireProf और विस्फोट-प्रूफ: एक्ट्यूएटर ExdⅱBT4 विस्फोट-प्रूफ मानक से मिलता है, और गाढ़ा वाल्व बॉडी डिज़ाइन -29 डिग्री से 450 डिग्री तक चरम तापमान का सामना कर सकता है।

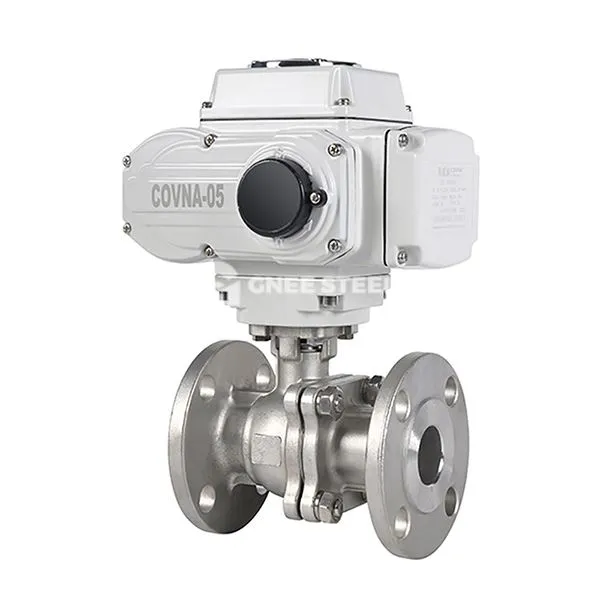

इलेक्ट्रिक निकला हुआ किनारा बॉल वाल्व



‌Selection सुझाव::

संक्षारक मीडिया:: 316L स्टेनलेस स्टील वाल्व बॉडी + हार्ड सील संरचना (Q941Y-P श्रृंखला) को प्राथमिकता दें।
‌High- दबाव परिदृश्य: जाली वाल्व बॉडी (जैसे A105) + क्लास 600 या उससे अधिक निकला हुआ किनारा कनेक्शन डिज़ाइन का चयन करें।
‌Regulation आवश्यकताएँ: आनुपातिक विद्युत एक्ट्यूएटर (जैसे PSQ श्रृंखला) को कॉन्फ़िगर करें, समर्थन 0-90 डिग्री रैखिक समायोजन।

अनुप्रयोग

‌Petrochemical Industry‌: रिफाइनरी पाइपलाइनों के आपातकालीन शट-ऑफ, रिएक्टर कच्चे माल का वितरण।
‌ENERGY और POWER‌: थर्मल पावर प्लांटों का स्टीम सिस्टम रेगुलेशन, परमाणु ऊर्जा पौधों का पानी नियंत्रण।
‌Environmental संरक्षण इंजीनियरिंग: सीवेज उपचार संयंत्रों के संक्षारक मध्यम कट-ऑफ, फ्ल्यू गैस desulfurization प्रणालियों का प्रवाह नियंत्रण।
