उत्पाद विवरण

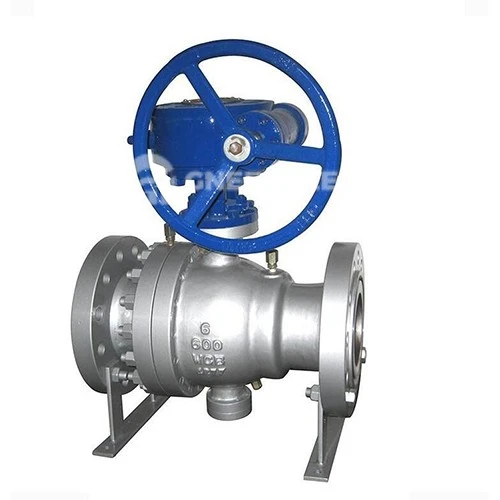

दो टुकड़े वाला जाली स्टील बॉल वाल्व वाल्व स्टेम के माध्यम से आंतरिक बॉल को 90 डिग्री घुमाकर द्रव प्रवाह को नियंत्रित करता है। जब गेंद का मार्ग पाइपलाइन अक्ष के साथ संरेखित होता है, तो वाल्व पूरी तरह से खुला होता है; लंबवत होने पर, यह पूरी तरह से बंद हो जाता है। क्रियान्वयन का समय केवल है0.5-2 सेकंड (प्रति एपीआई 6डी मानक), जो इसे त्वरित रूप से बंद होने वाले अनुप्रयोगों के लिए आदर्श बनाता है।
सीलिंग वाल्व सीट और गेंद के बीच प्रीलोड पर निर्भर करती है, आमतौर पर का उपयोग करकेपीटीएफई (पॉलीटेट्राफ्लुओरोएथिलीन)याधातु की कठोर सीलिंग, का रिसाव वर्ग प्राप्त करनाएएनएसआई कक्षा VI.
संरचनात्मक लाभ
दो-टुकड़ा वाल्व बॉडी: एक से बना हैकेंद्रीय निकायसाथफ़्लैंग्ड/थ्रेडेड एंड कनेक्शन, कम करना 40% कम कनेक्शन बिंदु तीन -पीस डिज़ाइन की तुलना में। वजन है15%-20% हल्का (e.g., a DN50 वाल्व का वजन आमतौर पर होता है~8.2 किग्रा).
जाली इस्पात निर्माणबना होनाएएसटीएम ए105 या ए182 एफ304 जाली स्टीलके साथ485 एमपीए की न्यूनतम संपीड़न शक्ति, के लिए उपयुक्तउच्च-दबाव अनुप्रयोग (पीएन16-पीएन420).
अग्निरोधी-सुरक्षित एवं विरोधी-स्थैतिक डिज़ाइनशिकायत के साथएपीआई 607 मानक, विशेषता स्थैतिक निर्वहन प्रतिरोध<10Ω के साथ सुरक्षित संचालन सुनिश्चित करने के लिएज्वलनशील मीडिया.
उत्पाद विशिष्टता
डिज़ाइन विशिष्टता
डिज़ाइन मानक: जीबी/टी 12237, एपीआई 608, बीएस 5351
संरचना की लंबाई: जीबी/टी 12221, एएसएमई बी16.10
कनेक्शन मानक: एएसएमई बी16.5, जीबी/टी 9113, जेबी/टी 79, एचजी/टी 20592, एचजी/टी 20615
दबाव परीक्षण: जीबी/टी 13927, एपीआई 598, जीबी/टी 26480
दबाव और तापमान रेटिंग: एएसएमई बी16.34, जीबी/टी 12224
प्रदर्शन पैरामीटर्स
शारीरिक सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात
नाममात्र व्यास: एनपीएस 1/2″ – एनपीएस 8″ / डीएन15 – डीएन200
दबाव सीमा: सीएल150 - सीएल600 / पीएन10 - पीएन100
ऑपरेटिंग तापमान:-46 डिग्री ~ +200 डिग्री
आवेदन का दायरा: पेट्रोकेमिकल, धातुकर्म, खनन, कपड़ा, ऊर्जा, कागज निर्माण, खाद्य और इस्पात उद्योग
फोर्ज्ड दो-पीस फ्लोटिंग बॉल वाल्व स्टॉक में है
