1। मूल परिभाषा

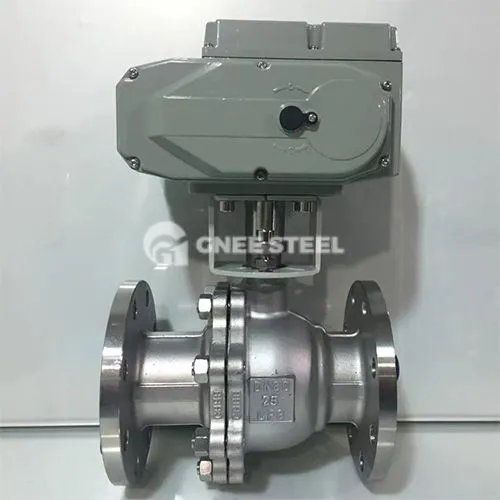

पूर्ण व्यास फ्लोटिंग बॉल वाल्व ओपनिंग और क्लोजिंग पार्ट्स के रूप में गेंद के साथ एक प्रकार का वाल्व है, गेंद के होल के माध्यम से व्यास का व्यास पाइपलाइन के आंतरिक व्यास के समान है, जो फ्लोटिंग बॉल वाल्व की एक विशेष श्रेणी में है और मुख्य रूप से पाइपलाइन सिस्टम में उपयोग किया जाता है जो कम प्रवाह प्रतिरोध और पूर्ण प्रवाह की आवश्यकता होती है।
कोर विशेषताएं:
कमी के बिना छेद के माध्यम से: क्षेत्र चैनल का व्यास पाइपलाइन के आंतरिक व्यास के बराबर है, मध्यम प्रवाह प्रतिरोध को कम करता है और दबाव ड्रॉप हानि को रोकता है।
फ्लोटिंग स्ट्रक्चर: गोले को मध्यम दबाव में आउटलेट एंड में ले जाया जा सकता है, और प्रेशर-टाइट सीलिंग सतह दो-तरफ़ा सीलिंग को प्राप्त करती है।
2। संरचना और सीलिंग तंत्र
संरचना रचना:
फ्लोटिंग बॉल: ओपनिंग और क्लोजिंग को प्राप्त करने के लिए 90 डिग्री को घुमाने के लिए वाल्व स्टेम द्वारा संचालित, गेंद वाल्व बॉडी में तय नहीं की जाती है और पाइपलाइन के साथ अक्षीय रूप से विस्थापित किया जा सकता है।
डबल सीट सीलिंग रिंग: प्रत्येक इनलेट और आउटलेट छोर एक लचीला सीट (जैसे, पीटीएफई, मेटल हार्ड सीलिंग सामग्री) से सुसज्जित है, जो स्प्रिंग प्रीलोड के माध्यम से गेंद को लपेटता है।
असर और सीलिंग असेंबली: उच्च दबाव वाले मॉडल गेंद का समर्थन करने के लिए अतिरिक्त बीयरिंग से लैस हैं, जिसमें घर्षण को कम करने और सीलिंग को बढ़ाने के लिए ओ-रिंग्स के साथ।
सीलिंग सिद्धांत:
बंद होने पर, मध्यम दबाव गेंद को आउटलेट सीट की ओर बढ़ने के लिए धक्का देता है, जो प्रीलोड के साथ मिलकर रिसाव को रोकने के लिए एक उच्च सीलिंग विशिष्ट दबाव बनाता है।
पूर्ण-व्यास डिजाइन, बिना किसी सिकुड़न के होल के माध्यम से, वाल्व सीट को अधिक लोड का सामना करने की आवश्यकता होती है, उच्च शक्ति वाली सीलिंग सामग्री (जैसे पैरा-पॉलीफेनिलीन पीपीएल, धातु हार्ड सील) के उपयोग की आवश्यकता होती है।
3। आवेदन का दृश्य
लागू मीडिया:
तेल, प्राकृतिक गैस, पानी और अन्य गैर-संक्षारक मीडिया, साथ ही कुछ रासायनिक तरल पदार्थ (जो कि सीलिंग सामग्री के अनुसार मिलान करने की आवश्यकता है)
विशिष्ट क्षेत्र:
लंबी दूरी की पाइपलाइन: पूर्ण-प्रवाह डिजाइन परिवहन दक्षता सुनिश्चित करता है और ऊर्जा की खपत को कम करता है।
रासायनिक संयंत्र: उच्च दबाव वाले सिस्टम (जैसे सिंथेटिक रिएक्टरों) को दृश्य के दो-तरफ़ा सीलिंग और तापमान प्रतिरोध (550 डिग्री से कम या बराबर) की आवश्यकता होती है।
ऊर्जा उपकरण: थर्मल पावर प्लांट्स, एलएनजी कम तापमान भंडारण और परिवहन प्रणालियों की स्टीम पाइपलाइन।
4। मुख्य आयाम
