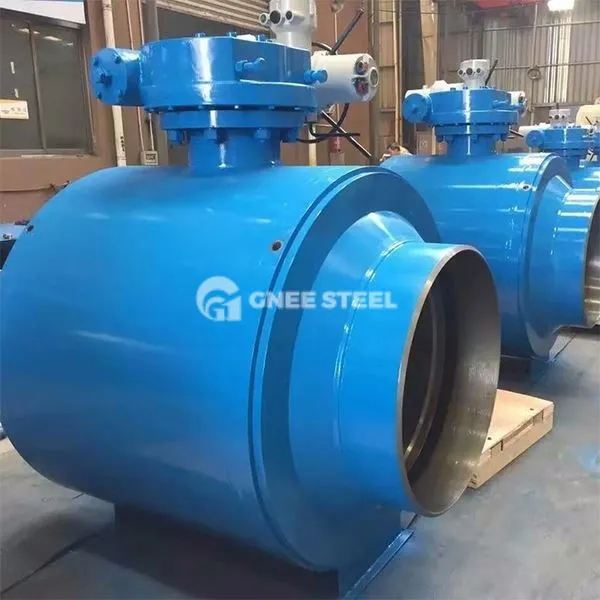

पूरी तरह से वेल्डेड बॉल वाल्व विवरण

पूरी तरह से वेल्डेड बॉल वाल्व वेल्डिंग से जुड़े सभी भागों के साथ एक उच्च-प्रदर्शन वाल्व है, इसका शरीर अभिन्न वेल्डेड संरचना को अपनाता है, कोई उजागर धागे या फ्लैंग्स नहीं, बाहरी रिसाव के जोखिम को समाप्त करता है, और इसका मुख्य कार्य पाइपलाइन तरल पदार्थ और विनियमन के खुलने और बंद होने को नियंत्रित करना है।

सरंचनात्मक घटक

वाल्व बॉडी: संरचनात्मक अखंडता और सीलिंग सुनिश्चित करने के लिए एक पूरे के रूप में स्टील पाइप से वेल्डेड।
बॉल: कोर ओपनिंग और क्लोजिंग घटक, घर्षण को कम करने के लिए दर्पण की सतह की सतह।
वाल्व सीट: आमतौर पर धातु और बहुलक (जैसे कि पीटीएफई) समग्र सीलिंग रिंग, सीलिंग अनुकूलनशीलता को बढ़ाने के लिए वसंत के साथ।
स्टेम: डबल ओ-रिंग सील डिज़ाइन, ड्राइवर को गेंद से कनेक्ट करना, ऑपरेशन के दौरान खोलने और बंद करने के लिए 90 डिग्री को घुमाना।
सहायक घटक: लिमिटर्स, गैसकेट, वसंत घटक, एंटी-स्टैटिक डिवाइस, आदि।

आमतौर पर इस्तेमाल की जाने वाली सामग्री

वाल्व बॉडी: कार्बन स्टील (ST37, A 106- b), स्टेनलेस स्टील (304/316)।
बॉल: स्टेनलेस स्टील 304/316, जंग प्रतिरोध को बढ़ाने के लिए सतह निकल चढ़ाना का हिस्सा।
वाल्व सीट: मेटल मैट्रिक्स इनलाइड PTFE, RTFE, नायलॉन और अन्य बहुलक सीलिंग सामग्री।
वाल्व स्टेम और असर: मिश्र धातु सामग्री + पीटीएफई कोटिंग, आत्म-चिकनाई क्षमता के साथ।

पूरी तरह से वेल्डेड बॉल वाल्व विनिर्देशन

नाममात्र का व्यास: बड़े व्यास पाइपलाइनों में छोटे और मध्यम व्यास को कवर करना, आमतौर पर DN 50- DN1200।
नाममात्र का दबाव: 42MPA तक, उच्च दबाव के वातावरण के अनुकूल।
कनेक्शन: सभी-वेल्डेड संरचना, निकला हुआ किनारा या थ्रेडेड इंटरफ़ेस के बिना।
लागू तापमान: -196 डिग्री -+550 डिग्री (सीलिंग सामग्री के आधार पर)।
ड्राइविंग मोड: मैनुअल, इलेक्ट्रिक, वायवीय, हाइड्रोलिक, रिमोट ऑटोमेशन कंट्रोल का समर्थन करें।

प्रदर्शन लाभ

गैर-लीक डिजाइन: अभिन्न वेल्डेड संरचना बाहरी रिसाव बिंदुओं को समाप्त करती है, जो ज्वलनशील और विस्फोटक मीडिया के लिए उपयुक्त है।
विश्वसनीय सीलिंग: धातु और बहुलक समग्र वाल्व सीट दबाव और तापमान में परिवर्तन के लिए अनुकूल हो सकती है, दीर्घकालिक जकड़न बनाए रख सकती है।
जंग और पहनने के प्रतिरोध: स्टेनलेस स्टील बॉल और कार्बाइड वाल्व सीट सेवा जीवन का विस्तार करने के लिए, कणों वाले मीडिया के अनुकूल।
लचीला ऑपरेशन: 90 डिग्री रोटेशन ओपनिंग और क्लोजिंग, कम टोक़, तेजी से प्रतिक्रिया और स्वचालन नियंत्रण के लिए समर्थन।
अग्नि सुरक्षा: आग में ग्रेफाइट गैसकेट और धातु सीलिंग संरचना अभी भी सील को बनाए रख सकती है।

अनुप्रयोग उद्योग

ऊर्जा उद्योग: तेल, प्राकृतिक गैस लंबी दूरी की पाइपलाइन और वेलहेड प्रतिष्ठान, कोयला गैसीकरण/द्रवीकरण परियोजनाएं।
रासायनिक उद्योग: मजबूत संक्षारक मीडिया (जैसे एसिड, क्षार) का परिवहन नियंत्रण।
नगरपालिका और पर्यावरण संरक्षण: हीटिंग पाइप नेटवर्क, सीवेज उपचार प्रणाली।
पावर एंड मेटाल्जरी: उच्च तापमान स्टीम पाइपलाइन, औद्योगिक गैस ट्रांसमिशन।

Gnee पूरी तरह से वेल्डेड बॉल वाल्व

पूरी तरह से वेल्डेड बॉल वाल्व
