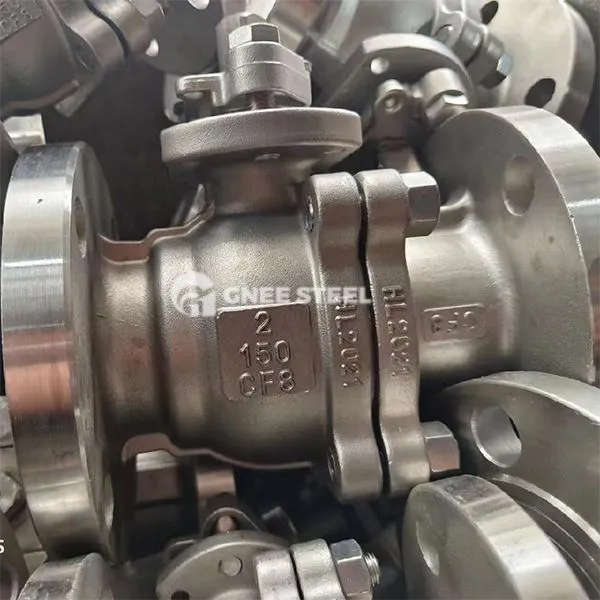

कम दबाव वाली गेंद वाल्व

कम दबाव बॉल वाल्व एक रोटरी वाल्व है, जिसमें 1.6 एमपीए से कम या उसके बराबर नाममात्र का दबाव होता है। मुख्य घटकों में ‌ball, वाल्व स्टेम, वाल्व सीट और सीलिंग रिंग शामिल हैं। पाइपलाइन मीडिया के तेजी से कट-ऑफ और प्रवाह नियंत्रण को 90 डिग्री गेंद को घुमाकर प्राप्त किया जा सकता है।

‌Typical संरचना:
‌Ball‌: छेद के माध्यम से एक गोलाकार के साथ एक गोलाकार वाल्व कोर, ज्यादातर स्टेनलेस स्टील या कार्बन स्टील कोटिंग से बना, संक्षारक मीडिया के लिए उपयुक्त;
‌Valve सीट Seal‌: PTFE या मेटल हार्ड सील का उपयोग किया जाता है, रिसाव दर ISO 5208 क्लास B मानक से कम या बराबर होती है, और सील की सतह को मध्यम से अलग किया जाता है जब कटाव से बचने के लिए बंद हो जाता है;
‌Connection Method‌: निकला हुआ किनारा, धागा या वेफर प्रकार, कॉम्पैक्ट संरचना और हल्के वजन।

काम के सिद्धांत
‌Opening और समापन एक्शन:
घूर्णन वाल्व स्टेम गेंद को अक्ष के चारों ओर 90 डिग्री घुमाने के लिए ड्राइव करता है। यह पूरी तरह से खुला है जब छेद के माध्यम से पाइप के साथ गठबंधन किया जाता है और ऊर्ध्वाधर होने पर पूरी तरह से बंद हो जाता है। ऑपरेटिंग टॉर्क छोटा है और उद्घाटन और समापन तेज हैं;
‌Fluid विशेषताएँ:
फ्लो चैनल पूरी तरह से खुली स्थिति में अप्रकाशित है, द्रव प्रतिरोध छोटा है, और दबाव का नुकसान कम है (तितली वाल्व का लगभग 1/3);
लागू तापमान रेंज {-30 डिग्री ~ 180 डिग्री}, विशेष सीलिंग सामग्री को उच्च या निम्न तापमान दृश्यों के लिए चुना जाना चाहिए।



कम दबाव वाली बॉल वाल्व



अनुप्रयोग
‌Petrochemical Industry‌: कच्चे तेल और प्राकृतिक गैस पाइपलाइनों को काटकर, और एथिलीन और प्रोपलीन जैसे प्रक्रिया मीडिया को नियंत्रित करना; ‌Food और Pharmaceuticals‌: दूध और रस जैसे सैनिटरी तरल पदार्थ का परिवहन, और सामग्री एफडीए मानकों को पूरा करती है; ‌ Electric Power and Environnational Protection‌: स्टीम सिस्टम में फ्लो रेगुलेशन, कूलिंग वॉटर पाइपलाइनों और सीवेज ट्रीटमेंट; ‌Industrial General‌: पानी, हवा और तेल जैसे गैर-संक्षारक मीडिया के कम दबाव वाले पाइपलाइन नियंत्रण।

चयन और रखरखाव के लिए मुख्य बिंदु ‌ सेलेक्शन पैरामीटर्स ‌presure स्तर: पारंपरिक रूप से PN1 के लिए अनुकूलित। 0 ~ 1.6 MPA, उच्च दबाव आवश्यकताओं के लिए धातु हार्ड सीलिंग संरचना आवश्यक है; ‌Media Matching‌: फ्लोरीन वाल्व सीटों को अत्यधिक संक्षारक मीडिया के लिए चुना जाता है, और जिरकोनियम ऑक्साइड सिरेमिक कोटिंग्स को उच्च तापमान स्थितियों के लिए चुना जाता है; ‌Drive मोड: वायवीय या इलेक्ट्रिक मॉडल को मैनुअल हस्तक्षेप को कम करने के लिए उच्च-आवृत्ति संचालन परिदृश्यों के लिए पसंद किया जाता है।
‌Maintenain विनिर्देशन

‌INSTALLATION NECUSIONS‌: सीलिंग सतह पर असमान बल के कारण होने वाले रिसाव से बचने के लिए 0 से कम या उसके बराबर या उसके बराबर निकला हुआ किनारा;
‌Periodic Insuction‌: हर 6 महीने में वाल्व सीट पहनने और वाल्व स्टेम स्नेहन की स्थिति की जाँच करें, उच्च तापमान के वातावरण में 3 महीने तक छोटा;
‌Emergency Treatment‌: जब सील विफल हो जाती है, तो सीलिंग ग्रीस को सीलिंग प्रदर्शन को अस्थायी रूप से पुनर्स्थापित करने के लिए ग्रीस इंजेक्शन वाल्व के माध्यम से जोड़ा जा सकता है
