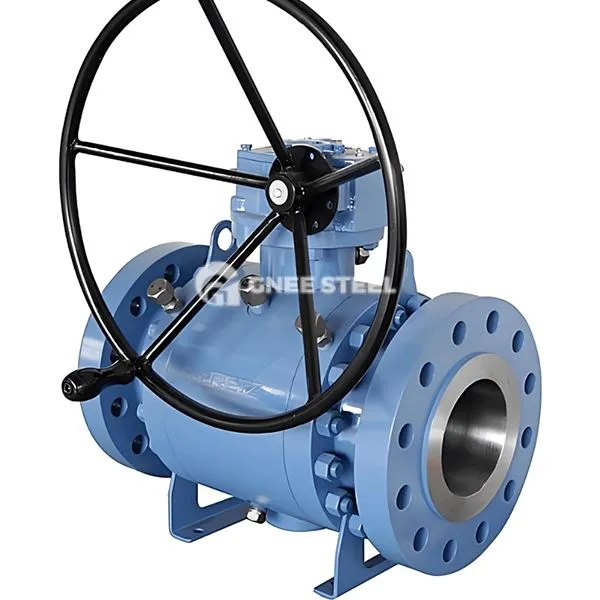

मैनुअल बॉल वाल्व विवरण
मैनुअल बॉल वाल्व एक वाल्व है जो गेंद को चलाने के लिए वाल्व स्टेम को मैन्युअल रूप से घुमाकर खुलता और बंद हो जाता है। इसका मुख्य कार्य पाइपलाइन में माध्यम के ऑन-ऑफ या प्रवाह विनियमन को नियंत्रित करना है। बुनियादी प्रकार के गेंद वाल्व के रूप में, इसे बाहरी शक्ति स्रोत की आवश्यकता नहीं होती है और 90 डिग्री रोटेशन कार्रवाई को पूरा करने के लिए हैंडव्हील या हैंडल के मैनुअल संचालन पर निर्भर करता है। यह मध्यम और कम दबाव और सामान्य तापमान की स्थिति के तहत द्रव नियंत्रण के लिए उपयुक्त है।
मुख्य संरचना और वर्गीकरण
वाल्व शरीर और ड्राइव घटक:
वाल्व बॉडी मटेरियल: आमतौर पर स्टील (WCB), स्टेनलेस स्टील (3 0 4/316L) या कच्चा लोहा (HT200), 1.6mpa ~ 4.0mpa के दबाव प्रतिरोध स्तर के साथ।
ड्राइव मोड: हैंडव्हील (छोटा व्यास) या हैंडल (बड़े व्यास/उच्च टोक़ की आवश्यकता), कुछ मॉडल ऑपरेटिंग टोक़ को कम करने के लिए कृमि गियर तंत्र से सुसज्जित हैं।
सीलिंग फॉर्म:
सॉफ्ट सील: पॉलीटेट्रैफ्लुओरोथिलीन (पीटीएफई) या प्रबलित ग्रेफाइट सील रिंग का उपयोग करके, रिसाव स्तर ANSI VI स्तर तक पहुंचता है, और लागू तापमान सीमा -20 डिग्री ~ 150 डिग्री है। HARD SEAL: मेटल-टू-मेटल सील (जैसे कि टंगस्टन कार्बाइड लेपित बॉल + स्टेनलेस स्टील वाल्व सीट), उच्च तापमान (300 डिग्री से कम या बराबर) और दानेदार मीडिया के लिए प्रतिरोधी। Connection Method: (Flange कनेक्शन (DN15 ~ DN300), थ्रेडेड कनेक्शन (DN15 ~ DN50) या वेल्डिंग, विभिन्न पाइपलाइन आवश्यकताओं को पूरा करने के लिए।
मैनुअल बॉल वाल्व स्पेसिफिकेशन
| सामग्री | WCB, WCC, LCB, LCC, LC1 ~ 3, CF8, CF3, CF8M, CF3M, CF8C, CN7M, CA15, C5, WC5, WC6, WC9, E.C. |
| आकार | 1/2 "~ 10"/DN15 ~ DN250 |
| दबाव | 150lb ~ 2500lb/PN16 ~ PN420 |
| सीट सीलिंग प्रकार | नरम सीट और धातु सीट विकल्पों की विस्तृत श्रृंखला |
| ऊब पैदा करना | पूर्ण बोर या बोर को कम करें |
| ओईएम ने स्वीकार किया | हाँ |
| प्रमाणीकरण | हाँ |
| उत्पादन क्षमता | प्रति माह 3000pcs |
| भुगतान की शर्तें | एल/सी, टी/टी, डी/पी, डी/ए, पेपैल, वेस्टर्न यूनियन, मनी ग्राम |
मैनुअल बॉल वाल्व और ऑटोमैटिक बॉल वाल्व के बीच तुलना
| शर्तें | Manual बॉल वाल्व | स्वचालित गेंद वाल्व |
|---|---|---|
| संचालन का तरीका | मानव-संचालित, कोई बाहरी शक्ति की आवश्यकता नहीं है | गैस स्रोत या बिजली की आपूर्ति पर निर्भर करता है, दूर से/स्वचालित रूप से नियंत्रित किया जा सकता है |
| लागत | कम (कोई एक्ट्यूएटर नहीं) | उच्च (सहायक एक्ट्यूएटर और नियंत्रण प्रणाली की आवश्यकता है) |
| अनुप्रयोग | छोटे और मध्यम प्रवाह, गैर-निरंतर विनियमन परिदृश्य | बड़े प्रवाह, उच्च आवृत्ति या सटीक विनियमन की आवश्यकता के साथ औद्योगिक प्रणाली |
मैनुअल बॉल वाल्व
