समानांतर डबल-डिस्क गेट वाल्व

समानांतर डबल डिस्क गेट वाल्व (जिसे समानांतर डबल गेट गेट वाल्व के रूप में भी जाना जाता है) एक प्रकार का वाल्व है जो दो समानांतर गेट्स के ऊर्ध्वाधर आंदोलन के माध्यम से खुलता है और बंद हो जाता है, विशेष रूप से उच्च दबाव, उच्च-प्रवाह या अशुद्धता युक्त माध्यमों के कट-ऑफ नियंत्रण के लिए डिज़ाइन किया गया है, और पेट्रोलियम, रासायनिक, विद्युत शक्ति और अन्य औद्योगिक परिदृश्य के लिए उपयुक्त है। इसकी मुख्य संरचना एपीआई 600 और जीबी/टी 12234 मानकों का अनुसरण करती है, जिसमें डबल गेट इलास्टिक सील और कम प्रवाह प्रतिरोध होता है।

विनिर्देश

नाममात्र व्यास: DN50 ~ DN1200 (सामान्य रेंज), दबाव ड्रॉप को कम करने के लिए पूर्ण बोर डिज़ाइन।
दाब मूल्यांकन:
अमेरिकी मानक: वर्ग 150- class2500 (42MPa तक)।
यूरोपीय मानक: Pn 10- PN420।
लागू तापमान: -196 डिग्री (गहरी ठंड) से +550 डिग्री (उच्च तापमान भाप)।
कनेक्शन: निकला हुआ किनारा (ANSI/DIN मानक) या वेल्डिंग, उच्च दबाव पाइपलाइनों के लिए उपयुक्त।

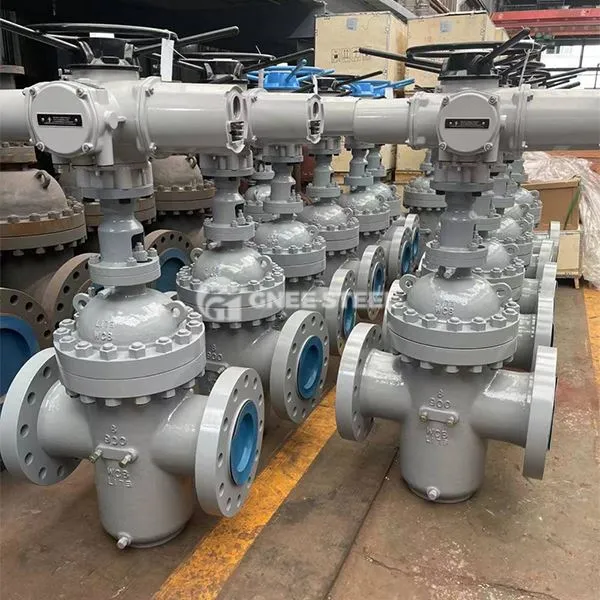

Gnee समानांतर डबल-डिस्क गेट वाल्व



समानांतर डबल डिस्क गेट वाल्व स्थापना गाइड

I. स्थापना से पहले तैयारी
उपकरण निरीक्षण:

जांचें कि क्या वाल्व बॉडी, गेट और सीलिंग सतह क्षति से मुक्त हैं, पुष्टि करें कि एक्ट्यूएटर (मैनुअल/इलेक्ट्रिकल) वाल्व से मेल खाता है और वायरिंग टर्मिनलों को बरकरार है।
जांचें कि वाल्व विनिर्देश (डीएन, दबाव स्तर) और पाइपलाइन पैरामीटर सुसंगत हैं या नहीं।
उपकरण और सामग्री:

निकला हुआ किनारा बोल्ट तैयार करें, सीलिंग गैसकेट (ग्रेफाइट मेटल वाइंडिंग गैसकेट की सिफारिश की जाती है), ग्रीस, स्पैनर, लेवल और इतने पर।
Ii। स्थापना दिशा और स्थिति
ऊर्ध्वाधर स्थापना आवश्यकताएं:

स्टेम दिशा: लंबवत रूप से रखा जाना चाहिए, हैंडव्हील या एक्ट्यूएटर यह सुनिश्चित करने के लिए शीर्ष पर स्थित है कि गेट के समानांतर आंदोलन को गुरुत्वाकर्षण द्वारा हस्तक्षेप नहीं किया गया है।
निकला हुआ किनारा संरेखण: जबरन स्थापना (एक स्तर के साथ कैलिब्रेटेड) के कारण वाल्व शरीर के विरूपण से बचने के लिए पाइपलाइन निकला हुआ किनारा के साथ समानांतर संरेखण।
बाईपास वाल्व कॉन्फ़िगरेशन (यदि कोई हो):

स्थापना से पहले, इनलेट और आउटलेट के बीच दबाव अंतर को संतुलित करने और उद्घाटन प्रतिरोध (उच्च दबाव प्रणालियों के लिए लागू) को कम करने के लिए बाईपास वाल्व को खोलना आवश्यक है।
Iii। स्थापना चरण
निकला हुआ किनारा कनेक्शन:

दो फ्लैंग्स के बीच वाल्व रखें, बोल्ट डालें और उन्हें शुरू में निकला हुआ किनारा समानांतरवाद को ठीक करने के लिए कस लें, फिर वाल्व को हटा दें।
पाइपलाइन को निकला हुआ किनारा वेल्डिंग यह सुनिश्चित करने के लिए कि वेल्डिंग स्लैग वाल्व गुहा में नहीं गिरता है (वेल्डिंग के बाद आंतरिक दीवार को साफ करने की आवश्यकता है)।
वाल्व फिक्सिंग:

वाल्व को स्थापित करने के लिए, 3 बार में विकर्ण आदेश के अनुसार समान रूप से बोल्ट (मानक आवश्यकताओं के अनुसार अंतिम टोक़) को कस लें।
पूर्ण बोर वाल्व को यह जांचने की आवश्यकता है कि क्या पाइपलाइन का आंतरिक व्यास तितली प्लेट और पाइपलाइन के बीच हस्तक्षेप को रोकने के लिए वाल्व के आंतरिक व्यास से अधिक या बराबर है।
एक्ट्यूएटर कमीशन:

इलेक्ट्रिक/वायवीय एक्ट्यूएटर को वायर करने के बाद, मैन्युअल रूप से इसे 50% उद्घाटन की डिग्री के लिए खोलें और फिर यह सत्यापित करने के लिए इसे सक्रिय करें कि उद्घाटन और समापन दिशा संकेत के अनुरूप है।
यह सुनिश्चित करने के लिए पूर्ण-स्ट्रोक स्विच कार्रवाई का परीक्षण करें कि कोई जामिंग नहीं है (वाल्व स्टेम के थर्मल विस्तार के लिए स्थान आरक्षित करने की आवश्यकता है)
