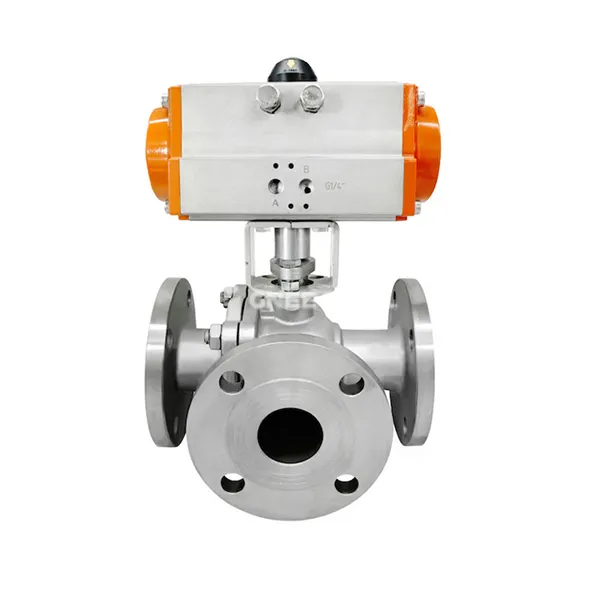

तीन-तरफ़ा न्यूमेटिक बॉल वाल्व

तीन-तरफ़ा वायवीय बॉल वाल्व एक स्वचालित वाल्व है जो मध्यम डायवर्जन, संगम या प्रवाह दिशा स्विचिंग को प्राप्त करने के लिए एक वायवीय एक्ट्यूएटर द्वारा घूमने के लिए वाल्व कोर को ड्राइव करता है। यह मुख्य रूप से दो प्रकारों में विभाजित है: एल-प्रकार और टी-प्रकार, गैस, तरल, भाप और संक्षारक मध्यम नियंत्रण परिदृश्यों के लिए उपयुक्त है।

‌L- प्रकार: दो ऊर्ध्वाधर चैनलों (जैसे कि ए → बी या ए → सी) को जोड़ने के लिए वाल्व कोर 90 डिग्री को घुमाकर प्रवाह की दिशा को स्विच किया जाता है, जो मध्यम प्रवाह दिशा स्विचिंग आवश्यकताओं के लिए उपयुक्त है; ‌T- प्रकार: तीन चैनलों को एक दूसरे से जोड़ा जा सकता है या स्वतंत्र रूप से बंद किया जा सकता है, मध्यम संगम (ए+बी → सी) या डायवर्जन (ए → बी+सी), और जटिल पाइपलाइन प्रणालियों के लचीले नियंत्रण का समर्थन कर सकते हैं।

प्रमुख डिजाइन सुविधाएँ ‌
‌Structural ऑप्टिमाइज़ेशन: ‌valve बॉडी एंड सील:: फुल-बोर फ्लो चैनल डिज़ाइन (DN15 ~ DN1000), वैकल्पिक PTFE (-30 ~ 180 डिग्री) या PPL (-30 ~ 250 डिग्री) सीट सील के लिए, लीक स्तर तक; ‌Pneumatic Actuator‌: डबल-एक्टिंग (5 ~ 7bar गैस स्रोत) या सिंगल-एक्टिंग (जब दबाव खो जाता है, तो स्वचालित रीसेट) का समर्थन करता है, आईएसओ 5211 प्लेटफॉर्म एडाप्टर पोजिशनर, सीमा स्विच और अन्य सहायक उपकरण के साथ एकीकृत। ‌Innovative Design‌: ocquick इंस्टॉलेशन स्ट्रक्चर ‌: शंक्वाकार उत्तल रिंग और Haff क्लैंप रिंग के संयोजन के माध्यम से, निकला हुआ किनारा/क्लैंप कनेक्शन जल्दी से क्लैंप किया जा सकता है और असंतुष्ट (जैसे DN50 ~ DN600 परिदृश्य) ‌; ‌Protection Module‌: कुछ मॉडलों में बिल्ट-इन मैग्नेटिक प्लगिंग प्लेट और स्प्रिंग रीसेट मैकेनिज्म होता है ताकि अशुद्धियों को निकला हुआ किनारा इंटरफ़ेस में जमा होने से रोका जा सके जब यह उपयोग में नहीं होता है।

तकनीकी पैरामीटर और चयन बिंदु



Gnee थ्री-वे न्यूमेटिक बॉल वाल्व



अनुप्रयोग

रसायन ऊर्जा:
उच्च तापमान स्टीम डायवर्सन कंट्रोल (टी-टाइप, पीएन 16, पीटीएफई सील);
एसिड-बेस मीडियम कॉन्फ्लुएंस सिस्टम (एल-टाइप, 316 एल वाल्व बॉडी)।
भोजन/दवा:
सेनेटरी पाइपलाइन सीआईपी सफाई (क्लैंप क्विक-इंस्टॉल, आरए से कम या 0 के बराबर या बराबर। 8μM सतह पॉलिशिंग);
जल उपचार/खनन:
बहु-दिशात्मक घोल परिवहन (रबर-लाइन वाले वाल्व बॉडी, एंटी-कण पहनने के डिजाइन)।
