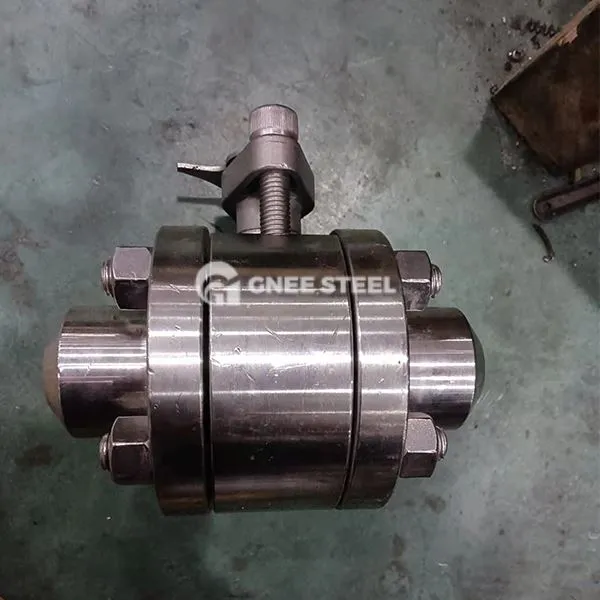

वेल्डेड बॉल वाल्व

वेल्डेड बॉल वाल्व एक बॉल वाल्व है जो वेल्डिंग द्वारा प्रमुख घटकों (जैसे गेंद और वाल्व बॉडी, वाल्व स्टेम और वाल्व बॉडी, आदि) को जोड़ता है। पाइपलाइन माध्यम के उद्घाटन और समापन या प्रवाह नियंत्रण को छेद के माध्यम से गेंद को घुमाकर प्राप्त किया जाता है। इसे दो प्रकारों में विभाजित किया गया है: पूरी तरह से वेल्डेड (सभी भागों को वेल्डेड और कनेक्ट किया जाता है, बिना रिसाव जोखिम के) और अर्ध-वेल्डेड (आंशिक वेल्डिंग + वियोज्य कनेक्शन)।
‌ Core संरचनात्मक विशेषताएं:
‌Welding कनेक्शन::
‌ वे वेल्डेड वाल्व बॉडी‌: वाल्व बॉडी को पाइपलाइन में एक पूरे के रूप में वेल्डेड किया जाता है, बिना बोल्ट या निकला हुआ किनारा इंटरफेस के बिना, और इसमें बेहद मजबूत सीलिंग होती है, जो उच्च दबाव और उच्च-जोखिम वाले मीडिया (जैसे प्राकृतिक गैस और तेल) के लिए उपयुक्त है।
‌Semi- वेल्डेड डिज़ाइन: वाल्व बॉडी आंशिक रूप से वेल्डेड + निकला हुआ किनारा कनेक्शन है, दोनों को सीलिंग और वियोज्य दोनों को ध्यान में रखते हुए।
‌Ball design ‌:
‌Floating बॉल (छोटे व्यास के लिए उपयुक्त): गेंद सीलिंग को प्राप्त करने के लिए मध्यम दबाव के तहत कसकर सीलिंग रिंग को दबाती है।
‌Fixed बॉल ‌ (बड़े व्यास/उच्च दबाव के लिए उपयुक्त): गेंद ऊपरी और निचले शाफ्ट द्वारा तय की जाती है, सीलिंग रिंग पूर्व-कछुए होती है, और दबाव प्रतिरोध मजबूत होता है। ‌

सीलिंग प्रकार: सॉफ्ट सील (PTFE/प्रबलित ग्रेफाइट): शून्य रिसाव, लागू तापमान -40 डिग्री ~ 200 डिग्री, मजबूत संक्षारण प्रतिरोध।

हार्ड सील (धातु/सिरेमिक): उच्च तापमान के लिए प्रतिरोधी (550 डिग्री से कम या उसके बराबर) और कण कटाव, अशुद्धता युक्त मीडिया के लिए उपयुक्त है।



वेल्डेड बॉल वाल्व



लाभ

उच्च शक्ति सीलिंग:
वेल्डिंग निकला हुआ किनारा इंटरफ़ेस रिसाव के जोखिम को समाप्त करता है, विशेष रूप से प्राकृतिक गैस और रासायनिक उद्योग जैसे कठोर काम की स्थिति के लिए उपयुक्त है।
हार्ड सील संरचना PN6.4MPA के बराबर या उससे अधिक उच्च दबाव का सामना कर सकती है, और नरम सील शून्य रिसाव (ANSI VI स्तर) को प्राप्त करती है।
‌Corrosion प्रतिरोध और लंबा जीवन:
वाल्व बॉडी सामग्री स्टेनलेस स्टील (316L), कार्बन स्टील (WCB) या मिश्र धातु स्टील (WC6) हो सकती है, जो कि एसिड, क्षार और नमक जैसे संक्षारक मीडिया के लिए उपयुक्त है।
पूरी तरह से वेल्डेड संरचना में कोई सक्रिय बोल्ट नहीं है, संक्षारण बिंदुओं को कम करता है और सेवा जीवन (30 वर्ष तक) को बढ़ाता है।
‌Lightweight और अंतरिक्ष की बचत:
निकला हुआ किनारा बॉल वाल्व की तुलना में, वेल्डिंग डिजाइन कनेक्टर के वजन को कम करता है और सीमित स्थान (जैसे पनडुब्बी पाइपलाइनों) के साथ पाइपलाइन लेआउट के लिए उपयुक्त है।

अनुप्रयोग

तेल और गैस परिवहन: लंबी दूरी की पाइपलाइनों और एलएनजी स्टेशनों में उच्च दबाव प्राकृतिक गैस कट-ऑफ।
‌Chemical और पेट्रोकेमिकल: अत्यधिक संक्षारक मीडिया (जैसे सल्फ्यूरिक एसिड और तरल अमोनिया) का प्रक्रिया नियंत्रण। ‌ Electricity और Heating‌: पूरी तरह से संलग्न और उच्च तापमान भाप पाइपलाइनों और थर्मल नेटवर्क के कट-ऑफ।
‌Municipal इंजीनियरिंग: भूमिगत जल आपूर्ति और हीटिंग नेटवर्क का स्थायी कनेक्शन।
