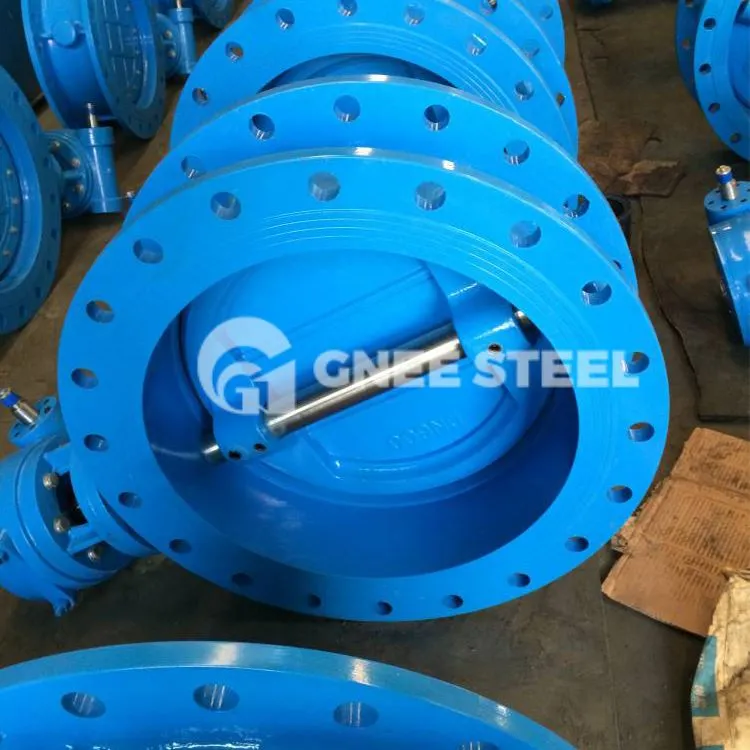

निकला हुआ किनारा उच्च प्रदर्शन तितली वाल्व

फ़्लैंग्ड उच्च-प्रदर्शन तितली वाल्व विशेष रूप से बड़े-व्यास वाले वाल्वों के लिए उपयुक्त हैं। बड़े-व्यास विनियमन के क्षेत्र में इनका व्यापक रूप से उपयोग किया जाता है। जब निकला हुआ किनारा-प्रकार तितली वाल्व पूरी तरह से खोला जाता है, तो प्रवाह प्रतिरोध छोटा होता है। जब तितली प्लेट का उद्घाटन कोण लगभग 15-70 डिग्री के बीच होता है, तो निकला हुआ किनारा तितली वाल्व मध्यम प्रवाह दर को बहुत संवेदनशील रूप से नियंत्रित कर सकता है। इसके अलावा, क्योंकि निकला हुआ किनारा तितली वाल्व की तितली प्लेट में रोटेशन के दौरान पोंछने के गुण होते हैं, इस प्रकार के वाल्व का उपयोग निलंबित कण मीडिया के साथ पाइपलाइनों में किया जा सकता है। सील की ताकत के आधार पर इसका उपयोग पाउडर के लिए भी किया जा सकता है। और दानेदार मीडिया पाइपलाइन।

उच्च प्रदर्शन वाल्व

• विशेषताएँ

चुस्त समापन डिज़ाइन.
वन-पीस वाल्व बॉडी सामग्री उत्कृष्ट संक्षारण प्रतिरोध के साथ कास्ट स्टील या स्टेनलेस स्टील है।
A564 Gr से बना उच्च शक्ति वाला एक-टुकड़ा तना। 630/पीएच 17-4.
आईएसओ 5211 माउंटिंग पैड 2"-12" वर्गाकार शाफ्ट के साथ। 14"-24" कुंजी वाले कनेक्शन मैनुअल (लीवर और गियर), वायवीय और इलेक्ट्रिक एक्चुएटर्स को सीधे माउंट करने की अनुमति देते हैं।
डबल ऑफसेट कॉन्फ़िगरेशन, पतला कोण डिस्क डिज़ाइन। अधिकतम प्रवाह, न्यूनतम प्रतिरोध, उच्च सीवी प्रदान करना।
वाल्व सीटें नरम (PTFE/RTFE) नाइट्राइल रबर, EPDM, VITON या धातु (A240 Tp 304/316) अग्निरोधक वाल्व सीटों में उपलब्ध हैं। नरम और धातु दोनों सीटें विनिमेय हैं।
ग्रंथि निकला हुआ किनारा असमान भार वितरण को रोकता है जो सील को नुकसान पहुंचा सकता है।
एक आंतरिक यात्रा स्टॉप डिज़ाइन डिस्क की अत्यधिक गति को रोकता है, जिससे वाल्व सीट को संभावित नुकसान कम हो जाता है।
बैक-अप रिंग्स 125 से 200 एएआरएच सतह फिनिश में उपलब्ध हैं और मानक और सर्पिल-घाव गैस्केट डिजाइन के साथ संगत हैं। बाहरी रिसाव को रोकने के लिए बाहरी व्यास को गैसकेट सीलिंग सतह के भीतर एम्बेडेड किया गया है।
हेवी-ड्यूटी हैंडल और स्थिति नॉच प्लेट डिस्क को सटीक कोणीय स्टॉप पर रखती है।
