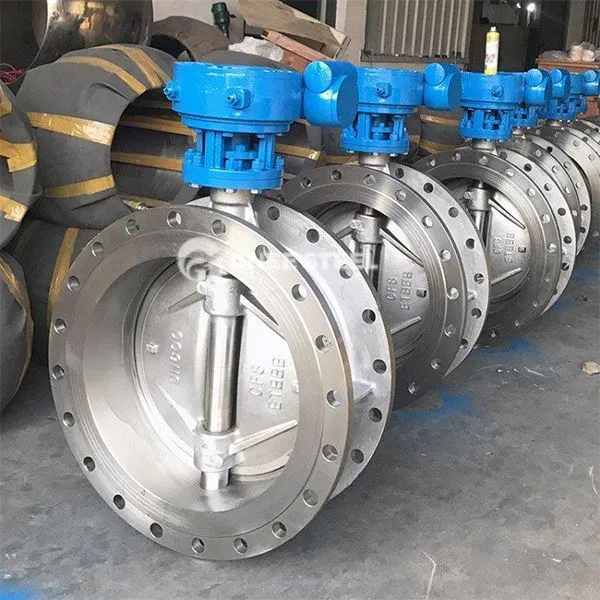

ट्रिपल ऑफसेट बटरफ्लाई वाल्व

फ़्लैंग ट्रिपल ऑफसेट बटरफ्लाई वाल्व एक उच्च-प्रदर्शन वाल्व है जो निकला हुआ किनारा कनेक्शन और तीन-आयामी सनकी संरचना का संयोजन है, जिसे उच्च तापमान और उच्च दबाव, संक्षारक मीडिया और कठोर कामकाजी परिस्थितियों के लिए डिज़ाइन किया गया है। इसकी मुख्य विशेषता संरचनात्मक नवाचार के माध्यम से शून्य रिसाव और लंबे जीवन को प्राप्त करना है, निम्नलिखित एक विस्तृत विश्लेषण है:

1। कोर संरचनात्मक विशेषताएं
त्रि-आयामी सनकी डिजाइन:
पहली सनकी: स्टेम अक्ष तितली प्लेट के केंद्र से विचलित हो जाता है, जो खोलने और बंद होने के दौरान सीलिंग सतह के घर्षण और पहनने को कम करता है।
दूसरा सनकी: स्टेम अक्ष को पाइप की केंद्र रेखा से ऑफसेट किया जाता है, जिससे सीलिंग प्रभाव को बढ़ाने के लिए एक आत्म-कसने वाला बल बनता है।
तीसरा सनकी: सीलिंग सतह शंक्वाकार बेवेल्ड डिज़ाइन को अपनाती है, केवल जब तितली प्लेट और वाल्व सीट संपर्क को बंद करती है, तो धातु हार्ड सील के शून्य रिसाव को प्राप्त करने के लिए (10 पीपीएम से कम या उससे कम रिसाव दर)।
निकला हुआ किनारा कनेक्शन:
वाल्व बॉडी और पाइपलाइन को फर्म कनेक्शन और आसान डिस्सैम और रखरखाव सुनिश्चित करने के लिए निकला हुआ किनारा बोल्ट द्वारा तय किया जाता है।
निकला हुआ किनारा सीलिंग सतह को उच्च तापमान और उच्च दबाव प्रभाव के अनुकूल बनाने के लिए कठोर मिश्र धातु या लचीली ग्रेफाइट समग्र परत के साथ सामने किया जा सकता है।
2। प्रदर्शन लाभ
सीलिंग और दबाव प्रतिरोध:
बिडायरेक्शनल सीलिंग: सीलिंग सतह का शंकु कोण घर्षण कोण से छोटा होता है, जो रिवर्स प्रेशर के प्रभाव का सामना कर सकता है, और लगातार उद्घाटन और समापन परिदृश्यों के लिए उपयुक्त है।
कक्षा 600 (PN100) तक दबाव रेटिंग, तापमान रेंज -196 डिग्री ~ +600 डिग्री को कवर करता है।
लंबा जीवन और कम रखरखाव:
सीट जीवन 100 से अधिक है, 000 उद्घाटन और बंद, कोई लोचदार सील बिगड़ने की समस्या, और 3-5 वर्षों के रखरखाव अंतराल।
सीलिंग सतह सीमेंटेड कार्बाइड ओवरले (जैसे स्टेलाइट) या धातु के टुकड़े टुकड़े में संरचना से बनी होती है, जो घर्षण और स्कॉरिंग के लिए प्रतिरोधी है।



ट्रिपल ऑफसेट बटरफ्लाई वाल्व
