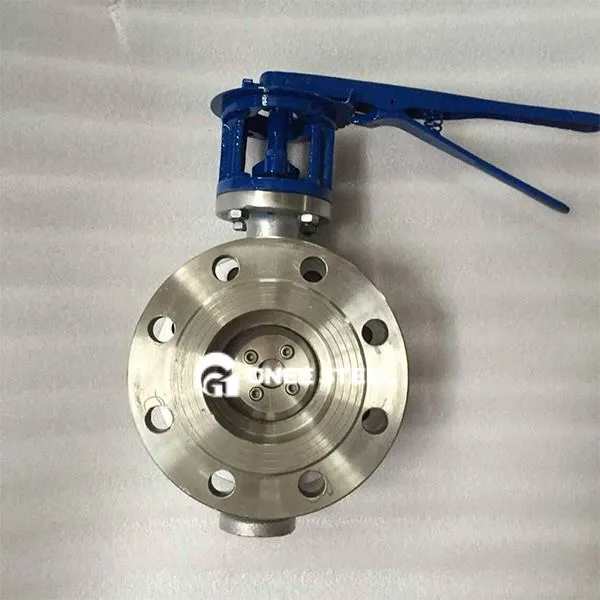

मैनुअल बटरफ्लाई वाल्व

मैनुअल बटरफ्लाई वाल्व एक वाल्व है जो तितली प्लेट को मैन्युअल रूप से घुमाकर द्रव के प्रवाह को नियंत्रित करता है। इसके मुख्य घटकों में वाल्व बॉडी, बटरफ्लाई प्लेट, वाल्व स्टेम और सील शामिल हैं, जो पानी, गैस, भाप और पाउडर मीडिया नियंत्रण परिदृश्यों के लिए उपयुक्त हैं।

‌Valve बॉडी एंड बटरफ्लाई प्लेट: ivevalve बॉडी मटेरियल: मुख्य रूप से कच्चा लोहा, कार्बन स्टील, स्टेनलेस स्टील (3 0 4/316l), Pn1 की दबाव रेटिंग के साथ। ‌Butterfly प्लेट डिज़ाइन: डिस्क के आकार की तितली प्लेट 0 डिग्री ~ 90 डिग्री के चारों ओर 0 की डिग्री ~ 90 डिग्री, और प्रवाह प्रतिरोध पूरी तरह से खुला होने पर छोटा होता है (0.05 से कम या उससे कम दबाव ड्रॉप), जो बड़े प्रवाह विनियमन के लिए उपयुक्त है। ‌Seal फॉर्म: ‌elastic सील (जैसे EPDM, PTFE): रिसाव स्तर ANSI वर्ग VI तक पहुंचता है, लागू तापमान -20 डिग्री ~ 150 डिग्री; ‌Metal सील (हार्ड मिश्र धातु ओवरले): तापमान प्रतिरोध 550 डिग्री से कम या बराबर, कणों या उच्च तापमान वाले मध्यम के लिए उपयुक्त है।

वर्गीकरण और मॉडल संकलन

कनेक्शन वर्गीकरण:

वेफर प्रकार (जैसे कि D71X): स्टड बोल्ट, कॉम्पैक्ट संरचना द्वारा पाइप फ्लैंग्स के बीच क्लैंप किया गया;

निकला हुआ किनारा प्रकार (जैसे D341x): दोनों छोरों पर फ्लैंग्स, DN50 ~ DN2600 पाइप के लिए उपयुक्त।

मॉडल विश्लेषण (एक उदाहरण के रूप में d343h -16 c लेना):

डी: तितली वाल्व श्रेणी;

3: वर्म गियर ड्राइव;

4: निकला हुआ किनारा कनेक्शन;

3: तीन-एक्ट्रिक संरचना;

एच: मिश्र धातु स्टील सील;

16: नाममात्र का दबाव 1.6MPA;

C: कास्ट स्टील वाल्व बॉडी।



Gnee मैनुअल तितली वाल्व



अनुप्रयोग
