हार्ड सील बटरफ्लाई वाल्व, जिसे मेटल सील बटरफ्लाई वाल्व के नाम से भी जाना जाता है, सीलिंग बटरफ्लाई वाल्व सीलिंग वाइस मेटल टू मेटल हार्ड सील, मेटल टू रबर या प्लास्टिक सॉफ्ट सील भी है। सीलिंग रिंग को बटरफ्लाई प्लेट या वाल्व बॉडी पर रखा जा सकता है। आमतौर पर उच्च तापमान, उच्च दबाव और संक्षारक मीडिया स्थितियों में उपयोग किया जाता है।
धातु सील तितली वाल्व विशिष्टता
| आकार | डीएन50-डीएन1600, एनपीएस 2-60 |
| दबाव वर्ग | पीएन1-100, 150एलबी-600एलबी |
| सामग्री | डब्ल्यूसीबी, एलसीबी, एलसी1, सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम, 4ए, 5ए, डब्ल्यूसी6, डब्ल्यूसी9, सी95800 |
| डिजाइन और विनिर्माण मानक | एपीआई 609, एन 593 |
| आमने-सामने मानक | एपीआई 609, एन 558, आईएसओ 5752 |
| फ्लैंज आयाम मानक | ASME B 16.5, ASME B16.47, EN 1092-1, गोस्ट 54432, JIS 2220 |
| दबाव परीक्षण मानक | एपीआई 598, एन 12266-1 |
| अग्नि सुरक्षा परीक्षण मानक | एपीआई 609 |
| गुणवत्ता/उत्पाद प्रमाणन | आईएसओ9001, आईएसओ14001, आईएसओ18001 |
| भगोड़ा उत्सर्जन | आईएसओ 15848-1, एपीआई 622 |
| नेस | एनएसीई एमआर 0103 एनएसीई एमआर 0175 |
| वाल्व ऑपरेटर विकल्प | हैंडव्हील, वर्म गियर, इलेक्ट्रिक एक्ट्यूएटर, न्यूमेटिक एक्ट्यूएटर, हाइड्रोलिक एक्ट्यूएटर। |
| शटऑफ क्लास | एपीआई 598 (शून्य रिसाव), |
| ऊब पैदा करना | पूरी तरह उबाऊ |
| प्रक्रिया कनेक्शन प्रकार | वेफर प्रकार, फ्लैंज प्रकार, लग प्रकार, वेल्ड प्रकार |

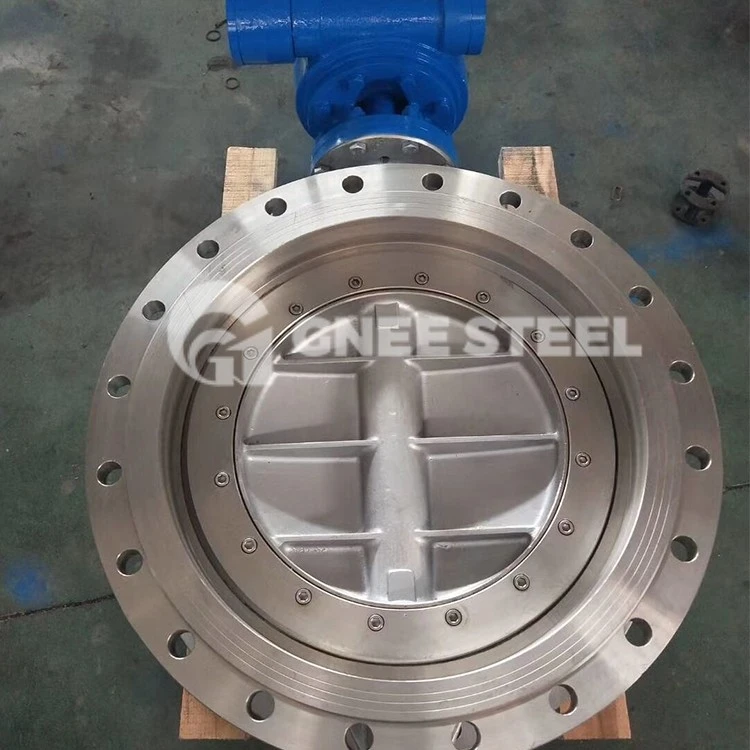

धातु सीट इलेक्ट्रिक तितली वाल्व
घटक सामग्री
वाल्व बॉडी: नमनीय कच्चा लोहा QT450
वाल्व बॉडी सील: स्टेनलेस एसिड प्रतिरोधी स्टील 1Cr18Ni9Ti
वाल्व प्लेट: नमनीय कच्चा लोहा QT450
वाल्व प्लेट सील: स्टेनलेस एसिड प्रतिरोधी स्टील 1Cr18Ni9Ti
वाल्व शाफ्ट: स्टेनलेस स्टील 2Cr13
वाल्व शाफ्ट सील: लचीला ग्रेफाइट
आस्तीन: टिन कांस्य
वर्म गियर बॉक्स: डक्टाइल आयरन QT450
वर्म गियर: डक्टाइल आयरन QT450
वर्म गियर बॉक्स सील: नाइट्राइल रबर NBR
वर्म गियर: स्टेनलेस स्टील 2Cr13
हैंड व्हील या स्क्वायर हेड: डक्टाइल आयरन QT450
वाल्व शाफ्ट सील समायोजन बोल्ट: स्टेनलेस स्टील 2Cr13
वाल्व बॉडी एडजस्टिंग टेलिस्कोपिक लिमिट बोल्ट: स्टेनलेस स्टील 2Cr13
