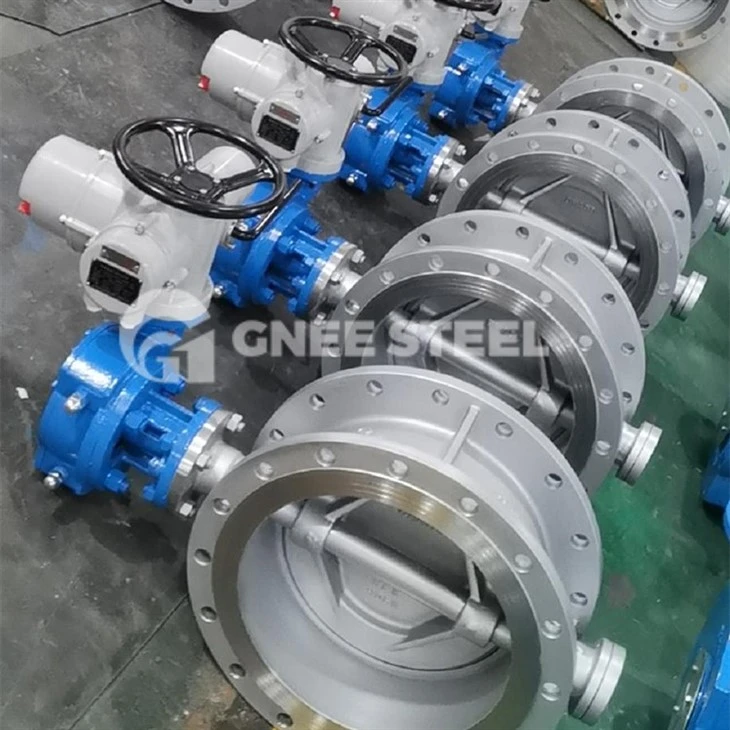

संकेंद्रित तितली वाल्व तितली प्लेट और वाल्व सीट एक्सट्रूज़न की समस्या को हल करने के लिए, इस प्रकार एक एकल विलक्षण तितली वाल्व का उत्पादन किया गया, वाल्व स्टेम अक्ष की संरचनात्मक विशेषताएं तितली प्लेट के केंद्र से विचलित हो गईं, ताकि ऊपरी और निचले सिरे तितली प्लेट अब रोटरी अक्ष नहीं बन गई है, तितली प्लेट के ऊपरी और निचले सिरों और अत्यधिक बाहर निकालना की वाल्व सीट को कम करने के लिए फैला हुआ है।
| आकार | अनुरोध पर 2"~48"(DN50~DN1200) बड़े आकार |
| दबाव | कक्षा एएनएसआई #150~900, पीएन10, पीएन100 |
| शरीर की सामग्री | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टील, आदि। |
| मानक अनुपालन | आईएसओ 5752, बीएस5155, एपीआई 609, एमएसएस-एसपी-68, एएसएमई बी16.10, एएसएमई बी16.5, डीआईएन3202। |
| कनेक्शन समाप्त करें | निकला हुआ किनारा या वेफर, लूग, बीडब्ल्यू |
| संचालन | मैनुअल, वायवीय, इलेक्ट्रिक, या अन्य |
| जवानों | एनबीआर, ईपीडीएम, विटॉन, पीटीएफई या मेटल सीट, आदि। |
एकल विलक्षण वाल्व के प्रमुख आयाम और वजन
|
विशेष विवरण |
हस्तांतरण |
L |
D |
D1 |
d |
n |
d0 |
b |
f |
Φ |
वज़न |
||||||||||
|
डीएन100 |
एक्सजे24 |
127 |
220 |
180 |
156 |
8 |
19 |
19 |
3 |
150 |
19 |
||||||||||
|
डीएन150 |
एक्सजे24 |
140 |
285 |
240 |
211 |
8 |
23 |
19 |
3 |
150 |
37 |
||||||||||
|
डीएन200 |
एक्सजे30 |
152 |
340 |
295 |
266 |
8 |
23 |
20 |
3 |
300 |
51 |
||||||||||
|
डीएन250 |
एक्सजे30 |
165 |
395 |
350 |
319 |
12 |
23 |
22 |
3 |
300 |
68 |
||||||||||
|
डीएन300 |
4022 |
178 |
445 |
400 |
370 |
12 |
23 |
24.5 |
4 |
300 |
93 |
||||||||||
|
डीएन350 |
4023 |
190 |
505 |
460 |
429 |
16 |
23 |
24.5 |
4 |
400 |
122 |
||||||||||
|
डीएन400 |
4023 |
216 |
565 |
515 |
480 |
16 |
28 |
24.5 |
4 |
400 |
152 |
||||||||||
|
डीएन450 |
4024 |
222 |
615 |
565 |
530 |
20 |
28 |
25.5 |
4 |
400 |
182 |
||||||||||
|
डीएन500 |
4024 |
229 |
670 |
620 |
582 |
20 |
28 |
26.5 |
4 |
400 |
230 |
||||||||||
|
डीएन600 |
4025 |
267 |
780/755 |
725/705 |
682/667 |
20 |
31/26 |
30 |
5 |
400 |
388 |
||||||||||
|
डीएन700 |
4025 |
292 |
895/860 |
840/810 |
794/772 |
24 |
31/26 |
32.5 |
5 |
400 |
480 |
||||||||||
|
डीएन800 |
4026 |
318 |
1015/975 |
950/920 |
901/878 |
24 |
34/31 |
35 |
5 |
500 |
661 |
||||||||||
|
डीएन900 |
4026 |
330 |
1115/1075 |
1050/1020 |
1001/978 |
28/24 |
34/31 |
37.5 |
5 |
500 |
813 |
||||||||||
|
डीएन1000 |
4026 |
410 |
1230/1175 |
1160/1120 |
1112/1078 |
28 |
37/31 |
40 |
5 |
500 |
1018 |
||||||||||
|
डीएन1200 |
4027 |
470 |
1455/1405 |
1380/1340 |
1328/1295 |
32 |
40/34 |
45 |
5 |
500 |
|||||||||||
