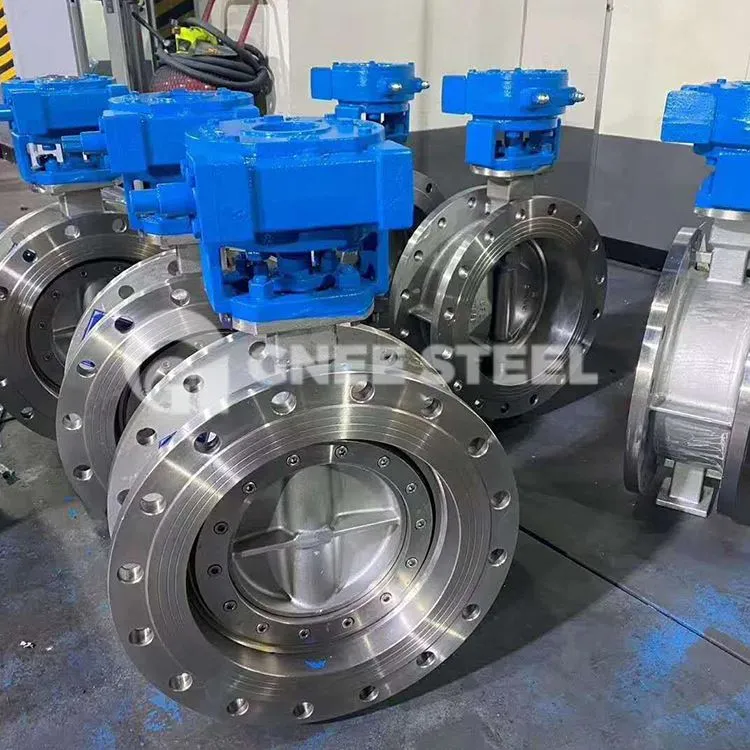

तीन विलक्षण तितली वाल्व

वाल्व स्टेम अक्ष डिस्क के केंद्र और बॉडी के केंद्र दोनों से विचलित होता है, और वाल्व सीट के घूर्णन की धुरी वाल्व बॉडी के चैनल की धुरी के कोण पर होती है। इस विन्यास को तीन-सनकी तितली वाल्व के रूप में जाना जाता है। वाल्व प्लेट (यानी, वाल्व अक्ष केंद्र) के घूर्णन का केंद्र वाल्व प्लेट सीलिंग सेक्शन से दूरी A और वाल्व बॉडी के केंद्र से दूरी B द्वारा ऑफसेट किया जाता है। इसके अतिरिक्त, वाल्व बॉडी सीलिंग सतह की केंद्र रेखा और वाल्व सीट की केंद्र रेखा (यानी, वाल्व बॉडी केंद्र रेखा) का कोणीय ऑफसेट बनाती है। डबल-सनकी तितली वाल्व से जुड़े मुद्दों को संबोधित करने के लिए, तितली वाल्व एक तीसरी सनकी को शामिल करता है। इस डिजाइन में, जबकि वाल्व स्टेम अक्ष सनकी रहता है, तितली प्लेट की सीलिंग सतह की शंक्वाकार धुरी शरीर की बेलनाकार धुरी के सापेक्ष स्थानांतरित हो जाती है। नतीजतन, तीसरी सनकी लागू होने के बाद, तितली प्लेट का सीलिंग सेक्शन अब एक सच्चा वृत्त नहीं बल्कि एक दीर्घवृत्त है। इसके परिणामस्वरूप एक असममित सीलिंग सतह बनती है, जिसका एक पक्ष शरीर की केंद्र रेखा की ओर कोण बनाता है तथा दूसरा पक्ष उसके समानांतर होता है।

उत्पाद विशिष्टता

तीन विलक्षण तितली वाल्व

सामान्य प्रश्न

प्रश्न: क्या आप निर्माता या वितरक हैं?
A:हम वाल्व विकास, डिजाइन, उत्पादन और बिक्री में 16 वर्षों के अनुभव के साथ एक वाल्व निर्माता हैं।

प्रश्न: क्या यह एक तैयार उत्पाद है या इसे अनुकूलित किया जा सकता है?
A:हम आपकी तकनीकी आवश्यकताओं, चित्रों, मापदंडों और अन्य विशिष्टताओं के अनुसार पेशेवर वाल्वों को अनुकूलित करते हैं।

प्रश्न: आपकी मूल्य शर्तें क्या हैं?
A:फैक्टरी मूल्य, एफओबी.

प्रश्न: न्यूनतम आदेश मात्रा क्या है?
A:छोटे व्यास वाले वाल्व के लिए प्रति मॉडल 10 पीस और बड़े व्यास वाले वाल्व के लिए प्रति मॉडल 1 पीस। यदि आपकी कोई विशेष आवश्यकता है, तो कृपया हमसे संपर्क करें।

प्रश्न: भुगतान की शर्तें क्या हैं?
A:टी/टी या एल/सी.
