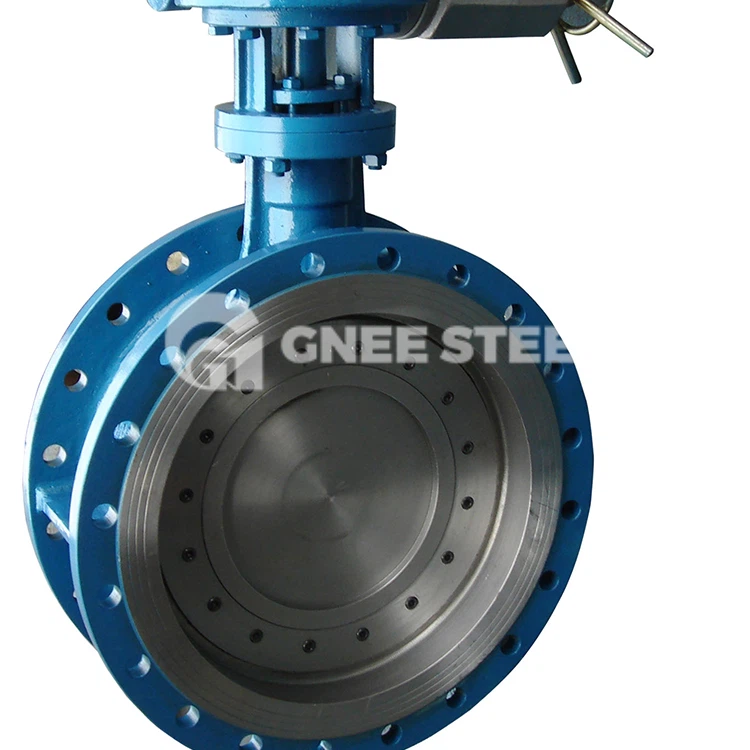

ट्रिपल एक्सेंट्रिक तितली वाल्व

ट्रिपल सनकी तितली वाल्व एक ट्रिपल सनकी संरचना को अपनाता है, अर्थात, साधारण धातु हार्ड-सील डबल सनकी तितली वाल्व के आधार पर एक कोणीय सनकीपन जोड़ा जाता है।

ट्रिपल-एक्सेंट्रिक बटरफ्लाई वाल्व एक व्यापक रूप से इस्तेमाल किया जाने वाला औद्योगिक वाल्व है। यह खुलने और बंद होने पर घर्षण को रोकने के लिए ट्रिपल-एक्सेंट्रिक संरचना को अपनाता है, जिससे इसकी विश्वसनीयता और स्थायित्व सुनिश्चित होता है।

पहली विलक्षणता: वाल्व शाफ्ट वाल्व प्लेट शाफ्ट के पीछे स्थित होता है, जिससे सील को सबसे करीब से घेरने और पूरे वाल्व सीट से संपर्क करने की अनुमति मिलती है

दूसरी विलक्षणता: वाल्व अक्ष रेखा पाइपलाइन और वाल्व लाइन से विचलित हो जाती है, जो वाल्व के खुलने और बंद होने में हस्तक्षेप से बचती है।

तीसरी विलक्षणता: वाल्व सीट शंकु अक्ष वाल्व लाइन से विचलित हो जाता है, जो समापन और खोलने की प्रक्रिया के दौरान घर्षण को खत्म कर सकता है और पूरे वाल्व सीट के चारों ओर एक समान संपीड़न सीलिंग प्रभाव प्राप्त कर सकता है।

हर चीज़ में कुछ खामियाँ और कमियाँ होंगी, और ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्व कोई अपवाद नहीं है। इसकी कमियाँ इस प्रकार हैं:

1. ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्व की विशेष तकनीक के कारण बटरफ्लाई प्लेट की संरचना अपेक्षाकृत मोटी होगी। इसलिए, यदि ट्रिपल विलक्षण संरचना वाले तितली वाल्व का उपयोग छोटे-व्यास वाली पाइपलाइन पर किया जाता है, तो पाइपलाइन में बहने वाले माध्यम के लिए तितली प्लेट का प्रतिरोध खुला होने पर बहुत बड़ा होगा, और प्रवाह प्रतिरोध बहुत अच्छा होगा। बड़े, इसलिए आम तौर पर कहें तो, ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्व DN200 से नीचे छोटे व्यास की पाइपलाइनों के लिए उपयुक्त नहीं हैं।

2. सामान्य रूप से खुली पाइपलाइन में, ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्व सीट की सीलिंग सतह और बटरफ्लाई प्लेट पर मल्टी-लेयर सीलिंग रिंग सामने से धुल जाएगी, जो समय के साथ वाल्व के सीलिंग प्रदर्शन को प्रभावित करेगी।
