कास्ट आयरन स्विंग चेक वाल्व

कास्ट आयरन स्विंग चेक वाल्व एक वाल्व है जो अक्ष के चारों ओर वाल्व डिस्क को घुमाकर एक तरफ़ा कटऑफ प्राप्त करता है। इसका उपयोग मुख्य रूप से बैकफ्लो से पाइपलाइन मीडिया को रोकने और द्रव के एक तरफ़ा प्रवाह को सुनिश्चित करने के लिए किया जाता है। इसका वाल्व डिस्क फॉरवर्ड फ्लो के दौरान खुलती है और रिवर्स फ्लो के दौरान आत्म-वजन या वसंत बल द्वारा जल्दी से बंद हो जाती है। यह मीडिया के साथ पाइपलाइन सिस्टम जैसे पानी और भाप (80 डिग्री से कम या उसके बराबर तापमान) के लिए उपयुक्त है।

कच्चा लोहा स्विंग चेक वाल्व के स्थापना चरण

स्थापना दिशा की पुष्टि करें
प्रवाह दिशा चिह्न: वाल्व शरीर पर तीर की दिशा पाइपलाइन माध्यम की प्रवाह दिशा के अनुरूप होनी चाहिए। रिवर्स इंस्टॉलेशन वाल्व को विफल कर देगा।
स्थापना स्थिति: क्षैतिज स्थापना पसंद की जाती है; यदि लंबवत रूप से स्थापित किया जाता है, तो सुनिश्चित करें कि वाल्व डिस्क रोटेशन अक्ष क्षैतिज दिशा में है और मध्यम नीचे से ऊपर तक बहता है (अन्यथा इसे बंद नहीं किया जा सकता है)।
पाइपलाइन संबंध
निकला हुआ किनारा कनेक्शन का उपयोग करते समय, पाइपलाइन निकला हुआ किनारा और वाल्व निकला हुआ किनारा संरेखित करें, और समान रूप से बोल्ट को कस लें (एकतरफा बल के कारण रिसाव से बचने के लिए)।
सीलिंग गैसकेट को पूरी तरह से फिट होना चाहिए, और विकृत या क्षतिग्रस्त गैसकेट का पुन: उपयोग नहीं किया जा सकता है।
निर्धारण और समर्थन
बड़े-व्यास वाले वाल्व (जैसे DN200 और ऊपर) को वाल्व बॉडी पर सीधे काम करने वाले पाइपलाइन के वजन से बचने के लिए स्वतंत्र समर्थन कोष्ठक की आवश्यकता होती है।

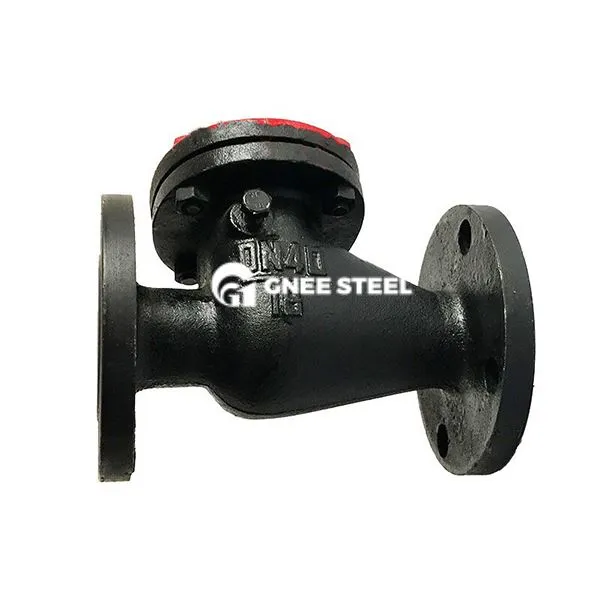

Gnee कास्ट आयरन स्विंग चेक वाल्व



आवेदन

पानी की आपूर्ति और जल निकासी प्रणाली: नगरपालिका जल आपूर्ति और सीवेज उपचार संयंत्रों के पंप आउटलेट पर एंटी-बैकफ्लो।
औद्योगिक पाइपलाइन: रासायनिक, धातुकर्म और अन्य क्षेत्रों में कमजोर रूप से संक्षारक मीडिया का एक तरफ़ा कटऑफ।
ऊर्जा परिवहन: तेल और गैस पाइपलाइनों का बैकफ़्लो संरक्षण।

चयन और स्थापना अंक

चयन सुझाव
मध्यम विशेषताएं: हार्ड सील्स को कणों से युक्त मध्यम के लिए पसंद किया जाता है, और रबर-लाइन वाले वाल्व डिस्क को संक्षारक मीडिया के लिए चुना जा सकता है।
प्रेशर मिलान: पाइपलाइन काम करने की स्थिति के अनुसार PN10/PN16/PN25 ग्रेड का चयन करें।
स्थापना आवश्यकताएं
स्थापना दिशा: क्षैतिज या ऊर्ध्वाधर स्थापना संभव है, और वाल्व डिस्क के रोटेशन अक्ष को गुरुत्वाकर्षण की दिशा के अनुरूप होना चाहिए।
रखरखाव की सुविधा: मॉड्यूलर डिज़ाइन त्वरित डिस्सैबली का समर्थन करता है, जो अशुद्धियों की सफाई या सील की जगह के लिए सुविधाजनक है।
