कास्ट स्टील फ्लैंगेड स्विंग चेक वाल्व

कास्ट स्टील निकला हुआ किनारा स्विंग चेक वाल्व एक स्विंग वाल्व डिस्क संरचना और एक कास्ट स्टील बॉडी सामग्री के साथ एक-तरफ़ा प्रवाह नियंत्रण वाल्व है, जो एक निकला हुआ किनारा कनेक्शन के माध्यम से पाइपलाइन के लिए तय होता है।

संरचना और तकनीकी मापदंड
वाल्व शरीर संरचना:
‌Flange कनेक्शन: वाल्व बॉडी के इनलेट और आउटलेट छोर निकला हुआ किनारा-डिज़ाइन किया जाता है (ANSI B16.34 मानक के अनुसार), DN15 ~ DN600 पाइप के लिए उपयुक्त;
‌Swing वाल्व डिस्क: वाल्व डिस्क एक रॉकर आर्म के माध्यम से वाल्व शाफ्ट से जुड़ा हुआ है, जिसे यह सुनिश्चित करने के लिए कि सीलिंग सतह कसकर फिट बैठने के लिए 360 डिग्री की थोड़ी भरपाई की जा सकती है;
‌ संलग्न डिजाइन: सभी उद्घाटन और समापन भागों को वाल्व शरीर में बनाया गया है, जिसमें कोई बाहरी रिसाव बिंदु और उच्च सुरक्षा नहीं है।

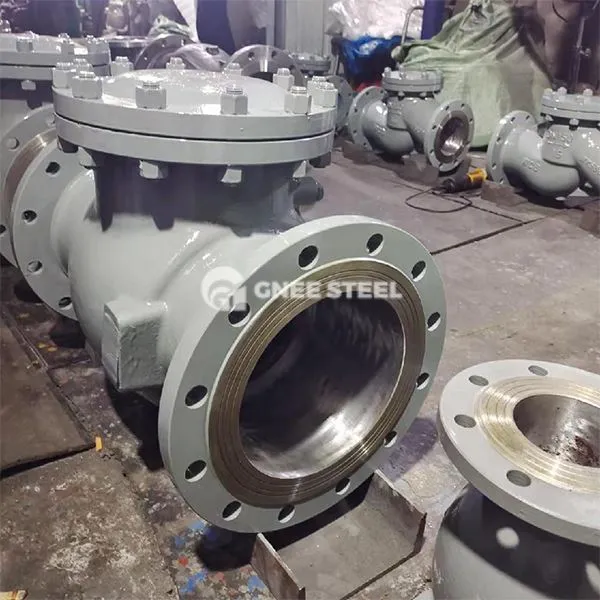

कास्ट स्टील फ्लैंगेड स्विंग चेक वाल्व



अनुप्रयोग
पेट्रोकेमिकल उद्योग: उच्च तापमान तेल पाइपलाइन, रिएक्टर आउटलेट बैकफ्लो रोकथाम;
पावर सिस्टम: बॉयलर स्टीम पाइपलाइन, हाई-प्रेशर कूलिंग वाटर सर्कुलेशन सिस्टम;
औद्योगिक जल उपचार: बड़े-प्रवाह जल आपूर्ति प्रणाली, सीवेज पंप आउटलेट बैकफ्लो रोकथाम।

चयन बिंदु
दबाव मिलान:
पारंपरिक कार्य स्थितियों के लिए, PN16 ~ 40 कास्ट स्टील वाल्व बॉडी का चयन करें, और अल्ट्रा-हाई प्रेशर (जैसे कि PN160) को क्रोम-मोलिब्डेनम स्टील सामग्री में अपग्रेड करने की आवश्यकता है;
मध्यम अनुकूलनशीलता:
कण युक्त मीडिया को हार्ड मिश्र धातु के सरफेसिंग के साथ एक सीलिंग सतह का चयन करने की आवश्यकता है;
संक्षारक तरल पदार्थ (जैसे कमजोर एसिड और क्षारीय मीडिया) को PTFE के साथ पंक्तिबद्ध करने या स्टेनलेस स्टील सीलिंग सतहों का उपयोग करने की सिफारिश की जाती है;
स्थापना आवश्यकताएं:
प्रवाह दिशा नियंत्रण: वाल्व शरीर पर चिह्नित "कम और उच्च आउट" के अनुसार सख्ती से स्थापित करें। रिवर्स इंस्टॉलेशन के कारण वाल्व डिस्क को बंद करने में विफल हो जाएगा;
निकला हुआ किनारा सील: धातु सर्पिल घाव गास्केट या ग्रेफाइट गास्केट को स्थापना के दौरान स्थापित करने की आवश्यकता है
