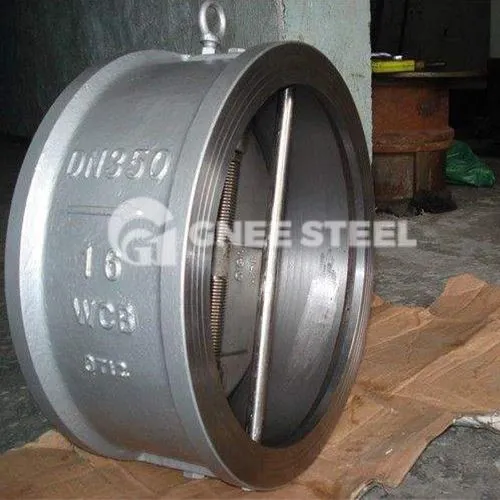

डिस्क जाँच वाल्व

डिस्क चेक वाल्व एक नए प्रकार का चेक वाल्व है जिसे विदेशी उन्नत उत्पाद डिजाइन के साथ कई वर्षों की वाल्व उत्पादन तकनीक के संयोजन से विकसित किया गया है। इसका मुख्य लाभ कामकाजी परिस्थितियों में स्विंग चेक वाल्व और लिफ्ट-प्रकार के ऊपरी रिटर्न वाल्व के प्रभाव को दूर करना है। , वॉटर हैमर घटना, प्रभाव-मुक्त संचालन प्राप्त करना।

एपीआई 6डी, एएसएमई बी16.34 या समकक्ष के लिए डिजाइन और निर्मित। ◆ एएसएमई बी16.34 के लिए पीटी रेटिंग

»एपीआई 6डी या एएसएमई बी16.34 के आमने-सामने आयाम ◆ एएसएमई बी16.5 के फ़्लैंग्ड सिरे

»बट-वेल्ड एएसएमई बी16.25 पर समाप्त होता है ◆ एमएसएस एसपी को चिह्नित करने वाले वाल्व-25

»एपीआई 598 या एपीआई 6डी का निरीक्षण और परीक्षण किया गया

»आकार 2" से 30" तक है

»कक्षा 150 से कक्षा 600, पीएन16 से पीएन100 तक दबाव रेटिंग

»फ्लैंग्ड आरएफ या आरटीजे, बट-वेल्ड या हब एंड्स में कनेक्शन समाप्त होता है

»टू पीस बोल्टेड बॉडी, वन पीस यूनियन प्रेशर सीलबंद बॉडी में संरचित

»विभिन्न प्रकार की बॉडी और ट्रिम सामग्री की पेशकश की जाती है, जिसमें कार्बन स्टील एएसटीएम ए216 डब्ल्यूसीबी, डब्ल्यूसीसी, लो कार्बन स्टील एलसीबी, एलसीसी, मिश्र धातु स्टील डब्ल्यूसी6, डब्ल्यूसी9, सी5, स्टेनलेस स्टील सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम, डुप्लेक्स और सुपर डुप्लेक्स स्टील शामिल हैं। ए890 जीआर. 4ए, 5ए या एफ51, मोनेल, अलु में विशेष सामग्री। कांस्य C95800, 95600 आदि। अतिरिक्त संक्षारण या पहनने के प्रतिरोध के लिए कोटिंग्स प्रदान की जा सकती हैं। हार्ड-फेसिंग और वेल्ड ओवरले की भी आपूर्ति की जा सकती है। मेटल-टू-मेटल या बबल-टाइट लचीलेपन वाली सीटों के विकल्प।

»वैकल्पिक बाईपास प्रणाली, डैशपॉट और काउंटर-वेट असेंबली।

• विशेषताएँ

1. कम प्रवाह प्रतिरोध
सुव्यवस्थित वाल्व बॉडी और वाल्व सीट का प्रवाह क्षेत्र पाइपलाइन के प्रवाह क्षेत्र से 1.4 गुना से अधिक है। इसलिए, जब वाल्व डिस्क 40º स्ट्रोक कोण पर खुलती है, तो पूर्ण प्रवाह क्षेत्र तक पहुंचा जा सकता है और प्रवाह प्रतिरोध काफी छोटा होता है।
2. कम स्व-समापन दबाव अंतर
पूरी तरह से खुली प्रवाह दर कम है। वाल्व डिस्क के तिरछे बड़े विलक्षण डिजाइन और दो शाफ्ट के निश्चित प्रकार के कारण, शाफ्ट सील को विश्वसनीय रूप से सील कर दिया जाता है। वाल्व डिस्क और शाफ्ट टिका हुआ रूप से जुड़े हुए हैं और घर्षण को कम करने के लिए स्व-चिकनाई बीयरिंग से सुसज्जित हैं।
इसलिए, उद्घाटन और समापन दबाव का अंतर 19kPa से कम हो सकता है, और पूरी तरह से खुला प्रवाह दर लगभग 2m/s है, जो अन्य स्विंग चेक वाल्वों की तुलना में बहुत कम है, और इसे सीवेज माध्यम में फंसना नहीं चाहिए।
3. अच्छी सीलिंग
4. उत्कृष्ट गतिशील विशेषताएँ
उपरोक्त संरचनात्मक विशेषताओं के कारण, जब पानी का प्रवाह उलट जाता है, तो वाल्व डिस्क तुरंत प्रतिक्रिया करती है। 40º के छोटे स्ट्रोक कोण और बड़े व्यास वाले जल प्रवाह मोड़ के साथ मिलकर, बफर डिवाइस पर वाल्व डिस्क का प्रभाव बल कम हो जाता है, और बफर सिलेंडर बफर डिवाइस पर वाल्व डिस्क के प्रभाव को बहुत कम कर देता है। पंप बंद होने पर पानी के हथौड़े को कम करता है और साइलेंट शटडाउन प्राप्त करता है।
5. दीर्घायु
अद्वितीय धातु-से-धातु, दो-विलक्षण और झुका हुआ डिज़ाइन वाल्व डिस्क को खोले जाने पर वाल्व सीट से तुरंत अलग होने की अनुमति देता है। घर्षण टोक़ बेहद छोटा है और प्रभावी ढंग से सीलिंग सतह की रक्षा करता है। वाल्व सीट की शंकु सतह सीलिंग डिज़ाइन वाल्व डिस्क को बंद होने के बाद स्वयं-लॉक करने में सक्षम बनाती है। इसके अलावा, पीठ के दबाव में विश्वसनीय सीलिंग हासिल की जा सकती है। परीक्षण के बाद, 100 बार खोलने और बंद करने के बाद भी, इसका सीलिंग प्रदर्शन अभी भी पूरा होता है और चेक वाल्व के रिसाव सूचकांक से अधिक है। स्थिर शाफ्ट डिज़ाइन वाल्व डिस्क को केवल खोलने और बंद करने की प्रक्रिया के दौरान असर के साथ घर्षण बनाता है, और शाफ्ट सील स्वयं एक स्थिर सील है, जो बहुत विश्वसनीय है।
