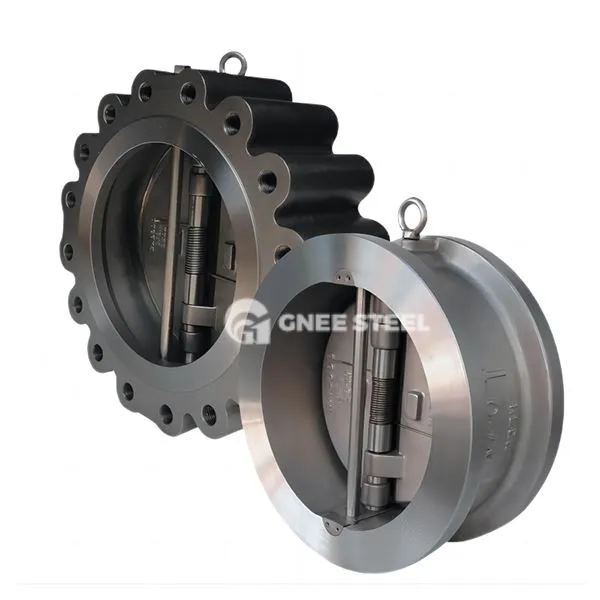

दोहरी डिस्क चेक वाल्व

डबल-फ्लैप चेक वाल्व एक वाल्व है जो डबल-फ्लैप संरचना के माध्यम से मीडिया के एक-तरफ़ा प्रवाह को नियंत्रित करता है। यह हाइड्रोलिक शॉक को कम करने के लिए डिज़ाइन किया गया है और यह बड़े और मध्यम-व्यास पाइपलाइन सिस्टम के लिए उपयुक्त है।

कोर संरचनात्मक विशेषताएं

डबल-फ्लैप डिज़ाइन: दो सममित डिस्क-आकार की डिस्क वाल्व सीट में पिन के चारों ओर घूमती है। रिवर्स फ्लो के दौरान डिस्क जल्दी से बंद हो जाती है (पानी के हथौड़ा प्रभाव को कम करने के लिए 0। 3 सेकंड से कम या बराबर समय को बंद करना;

कॉम्पैक्ट लेआउट: क्लैंप-टाइप कनेक्शन संरचना पारंपरिक निकला हुआ किनारा चेक वाल्व के केवल 1\/4 ~ 1\/8 की लंबाई बनाती है, और वजन 30%~ 50%तक कम हो जाता है, जो अंतरिक्ष-विवश परिदृश्यों के लिए उपयुक्त है;

सीलिंग फॉर्म: डिस्क की सतह को हार्ड मिश्र धातु के साथ वेल्डेड किया जा सकता है या पीटीएफई कोटिंग के साथ कवर किया जा सकता है, और रिसाव स्तर एएनएसआई वर्ग VI तक पहुंचता है।


आकार: 2 "- 32"
सामग्री: कच्चा लोहा, डक्टाइल आयरन, डब्ल्यूसीबी, सीएफ 8, सीएफ 8 एम, सीएफ 3, सीएफ 3 एम आदि।
डिजाइन और निर्माण std: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
निकला हुआ किनारा कनेक्शन ASME B16.5, ASME B16.47, JISB 2212- JISB2214, DIN 2543-2550
फेस टू फेस STD।: ASMEB16.10, API 6D, JISB2002, DIN3202, EN558
परीक्षण मानक: API598, API 6D JISB2003



दोहरी डिस्क चेक वाल्व



चयन और स्थापना विनिर्देश
चयन के लिए ‌key अंक
‌ मैटरियल मैचिंग,: संक्षारक मीडिया के लिए, 316L स्टेनलेस स्टील वाल्व बॉडी + PTFE कोटेड वाल्व डिस्क का उपयोग करें; उच्च तापमान वाली भाप पाइपलाइनों (425 डिग्री से कम या बराबर) के लिए, क्रोम-मोलिब्डेनम स्टील का उपयोग करें; ‌PRESSURE अनुकूलन: कम दबाव प्रणालियों के लिए (1.6mpa से कम या बराबर) के लिए, पहले वेफर प्रकार का उपयोग करें; उच्च दबाव वाले वातावरण (6.4mpa से अधिक या बराबर) के लिए, निकला हुआ किनारा-जुड़े प्रबलित वाल्व निकायों का उपयोग करें।
स्थापना आवश्यकताएं

केवल क्षैतिज पाइपलाइन स्थापना के लिए, वाल्व शरीर को एक प्रवाह तीर के साथ चिह्नित किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि यह माध्यम की प्रवाह दिशा के अनुरूप है;
बड़े-व्यास वाले वाल्व (300 से अधिक या उससे अधिक डीएन) को पाइपलाइन तनाव के कारण वाल्व डिस्क विक्षेपण से बचने के लिए स्वतंत्र समर्थन फ्रेम की आवश्यकता होती है।
