इलेक्ट्रिक चेक वाल्व विवरण
इलेक्ट्रिक चेक वाल्व एक चेक डिवाइस है जो इलेक्ट्रिक एक्ट्यूएटर के माध्यम से वाल्व डिस्क के उद्घाटन और समापन को नियंत्रित करता है। इसमें पारंपरिक चेक वाल्व के एक-तरफ़ा शट-ऑफ फ़ंक्शन और इलेक्ट्रिक वाल्व की रिमोट ऑटोमेशन कंट्रोल क्षमता दोनों हैं। इसके मुख्य कार्यों में शामिल हैं:
एंटी-मेडियम बैकफ़्लो: माध्यम के रिवर्स प्रवाह को रोकने के लिए वाल्व डिस्क और वाल्व सीट की सीलिंग संरचना पर भरोसा करना;
बुद्धिमान उद्घाटन और समापन: वाल्व के सटीक उद्घाटन और समापन को प्राप्त करने के लिए इलेक्ट्रिक एक्ट्यूएटर के माध्यम से बाहरी सिग्नल (जैसे पीएलसी निर्देश) प्राप्त करना।
कोर घटक
वाल्व बॉडी: ज्यादातर एक तीन-टुकड़ा स्टेनलेस स्टील संरचना (लेफ्ट वाल्व कवर + मिडिल वाल्व बॉडी + राइट वाल्व कवर) को अपनाता है, जिसे सीलिंग को बढ़ाने के लिए बोल्ट द्वारा उपवास किया जाता है;
वाल्व डिस्क: लिफ्टिंग या स्विंग डिज़ाइन, सीलिंग सतह को फ्लोरोप्लास्टिक/रबर परत के साथ कवर किया गया है, जो संक्षारक मीडिया के लिए उपयुक्त है;
इलेक्ट्रिक एक्ट्यूएटर: इंटीग्रेटेड मोटर, वर्म गियर ट्रांसमिशन डिवाइस, 4 ~ 20mA सिग्नल या डिजिटल कमांड कंट्रोल का समर्थन करता है।
काम के सिद्धांत
Forward Flow: मध्यम दबाव संचलन की अनुमति देने के लिए वाल्व डिस्क को खुला धक्का देता है; Reverse बैकफ़्लो या सक्रिय क्लोजर: इलेक्ट्रिक एक्ट्यूएटर वाल्व डिस्क को बैकफ़्लो को ब्लॉक करने के लिए बंद करने के लिए मजबूर करता है (पारंपरिक चेक वाल्व मध्यम दबाव और डेडवेट पर भरोसा करते हैं, जबकि इलेक्ट्रिक चेक वाल्व सक्रिय रूप से हस्तक्षेप कर सकते हैं)।
विद्युत चेक वाल्व विनिर्देशन
| भाग | सामग्री | एन कल्पना। |
| शरीर | कच्चा लोहा | A126 कक्षा बी |
| नमनीय लोहे | A536 Gr। 65-45-12 | |
| शाफ़्ट | स्टेनलेस स्टील 410 | A276 S410 00 |
| स्टेनलेस स्टील 431 | A276 S431 00 | |
| सीट की अंगूठी | ईपीडीएम /एनबीआर | |
| O-अंगूठी | ईपीडीएम /एनबीआर | |
| झाड़ी | पीटीएफई | |
| पीतल | B62 C83600 | |
| वाल्व मानक | ||
| ISO 5752/BS5155/BS EN 593/MSS SP -67/API 609 | ||
| दबाव और रेटिंग | ||
| कार्य का दबाव | 16बार/27.5bar | |
| परीक्षण दबाव | शेल: 24bar/37.5bar | |
| सील: 17.6bar/27.5bar | ||
| कार्य -तापमान | -20 डिग्री टू 110 डिग्री ईपीडीएम सीट | |
| -10 डिग्री से 80 डिग्री एनबीआर सीट | ||
| उपयुक्त मीडिया | पानी, तेल और गैस | |
| विवरण उत्पाद | ||
| आकार | DN 40- DN1200 | |
| अंत निकला हुआ किनारा | ANSI B 16.1, EN 1092, 2129 के रूप में | |
| आमने - सामने | ANSI B 16.10; En 558-1 श्रृंखला 20 | |
| शीर्ष निकला हुआ किनारा | आईएसओ 5211 | |
| संबंधित उत्पाद | 1। कार्बन स्टील निपल्स और सॉकेट | 2। फ्लैंग्स |
| 3। कार्बन स्टील बट-वेल्डिंग फिटिंग | 4। पाइप | |
| 5। उच्च दबाव वाली फिटिंग | 6। वाल्व | |
| 7। Ptfe .thread सील टेप | 8। पीतल की फिटिंग | |
| 9। लोहे के पाइप फिटिंग | 10। कॉपर फिटिंग | |
| 11। ग्रोव्ड फिटिंग | 12। सेनेटरी फिटिंग, आदि। | |
| प्रमाणपत्र | बीएसआई, आईएसओ 9001: 2008 | |
| अनुप्रयोग | ताजा पानी, सीवेज, समुद्री पानी, हवा, वाष्प, भोजन, दवा, तेल, क्षारीय, नमक आदि। | |
| खरीदार के चित्र या डिजाइन उपलब्ध हैं। | ||
| पैकेट | 1। पैलेट के बिना डिब्बों। | |
| 2। पैलेट के साथ डिब्बों। | ||
| या खरीदार की आवश्यकताओं के रूप में। | ||

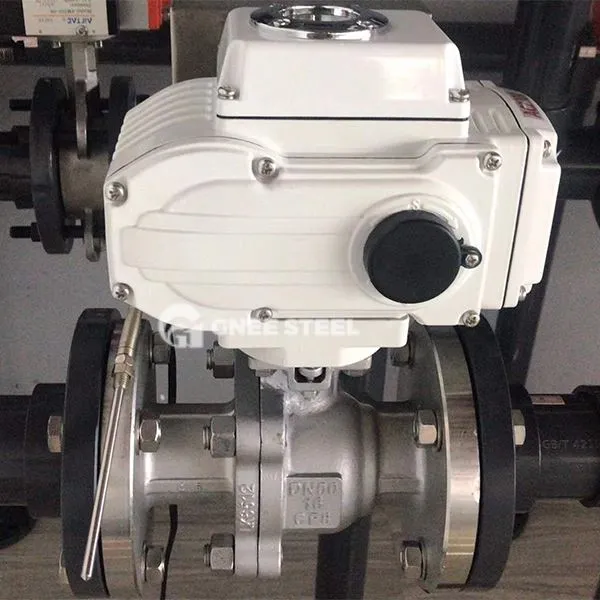

विद्युत चेक वाल्व
लाभ
High विश्वसनीयता: इलेक्ट्रिक एक्ट्यूएटर वाल्व डिस्क को बंद करने के लिए मजबूर कर सकता है, अशुद्धियों को अवरुद्ध करने के कारण पारंपरिक चेक वाल्व की विफलता से बच सकता है; Long Life: स्टेनलेस स्टील का संक्षारण प्रतिरोध कच्चा लोहा/कार्बन स्टील वाल्व की तुलना में बेहतर है।
सीमाएँ
DEPENDENCE ON EUTHRANT POWER SUPPLY: जब बिजली बंद हो जाती है, तो उसे फ़ंक्शन बनाए रखने के लिए बैकअप पावर या यांत्रिक संरचना पर भरोसा करने की आवश्यकता होती है; HIGH COST: इलेक्ट्रिक एक्ट्यूएटर और स्प्लिट स्ट्रक्चर साधारण चेक वाल्वों की तुलना में अधिक मूल्य बनाते हैं
