निकला हुआ किनारा झुकाव डिस्क चेक वाल्व का वाल्व डिस्क एक तितली के आकार का झुका हुआ डिस्क है जो वाल्व शाफ्ट पर लगा होता है। वाल्व सीट एक विशेष फ्लोटिंग, लोचदार धातु हार्ड-सीलिंग प्रकार है, जो यह सुनिश्चित करता है कि वाल्व सीट स्वचालित रूप से वाल्व डिस्क के साथ अपनी स्थिति को समायोजित कर सकती है। वाल्व सीट की सीलिंग सतह एक झुकी हुई शंकु का हिस्सा है, और वाल्व सीट और वाल्व डिस्क के बीच बनाई गई सीलिंग लाइन लगभग एक अण्डाकार वक्र है। इस वक्र के विमान और वाल्व प्रवाह चैनल की केंद्र रेखा के बीच का कोण 60 डिग्री है। लगभग अण्डाकार सीलिंग लाइन की लंबी धुरी शंकु अक्ष के साथ एक विलक्षण कोण बनाती है, जिसका अर्थ है कि शंकु की धुरी जहां वाल्व सीट की सीलिंग सतह स्थित है और वाल्व बॉडी प्रवाह चैनल की केंद्र रेखा 15 डिग्री ~ 20 डिग्री का दूसरा विलक्षण कोण बनाती है

झुकाव डिस्क चेक वाल्व विनिर्देश

मुख्य पैरामीटर विनिर्देश
डिज़ाइन और निर्माण: API594, API 6D, JB/TB8937;
आमने-सामने और अंत से अंत तक: API594,API6D,DIN3202,JB/T8937;
दबाव-तापमान रेटिंग: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
निरीक्षण और परीक्षण: API598,JB/T9092;
पाइप निकला हुआ किनारा: जेबी/टी74~90,जेबी/टी9112-9124,एचजी20592~20635,एसएच3406,एएसएमई बी16.5,डीआईएन2543~2548,जीबी/टी13402,एपीआई605,एएसएमई बी16.47.
उत्पाद रेंज
शरीर सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कांस्य
नाममात्र व्यास: 2"~24"(DN50~DN600)
कनेक्शन समाप्त करें: आरएफ, आरटीजे, बीडब्ल्यू
दबाव सीमा: वर्ग 150 ~ 2500 (PN16 ~ PN150)
कार्य तापमान: -196ºC~+560ºC

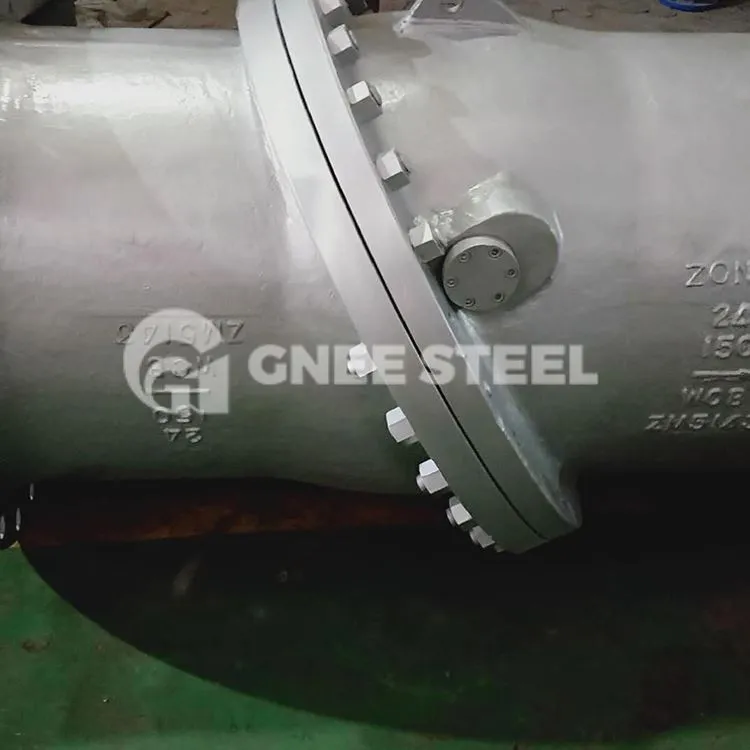

फ्लैंज्ड टिल्टिंग डिस्क चेक वाल्व

Flanged Tilting Disc Check Valves Flanged Check Valves

सामान्य प्रश्न

1. आपका MOQ क्या है?
हमारा MOQ आमतौर पर 1 पीसी है।

2. आपका डिलीवरी समय क्या है?
हमारा डिलीवरी समय लगभग 25-30 दिन है।

3. आपकी भुगतान शर्तें क्या हैं?
हम टी/टी, 100% एल/सी, वेस्टर्न यूनियन, इत्यादि स्वीकार करते हैं।

4. क्या आप नि:शुल्क नमूने उपलब्ध करा सकते हैं?
आमतौर पर, हम मुफ्त नमूने प्रदान करते हैं, लेकिन ग्राहक माल ढुलाई लागत वहन करते हैं।
