जाली पिस्टन चेक वाल्व

जाली पिस्टन चेक वाल्व फोर्जिंग प्रक्रिया द्वारा गठित एक स्वचालित वाल्व है। यह खोलने और बंद करने के लिए माध्यम के स्वयं के प्रवाह पर निर्भर करता है। यह विशेष रूप से उच्च दबाव, उच्च तापमान और कठोर कामकाजी परिस्थितियों में एक-तरफ़ा प्रवाह नियंत्रण के लिए उपयोग किया जाता है। यह जल्दी से माध्यम के बैकफ्लो को अवरुद्ध कर सकता है और पाइपलाइनों और उपकरणों की सुरक्षा की रक्षा कर सकता है।

कोर संरचना और डिजाइन सुविधाएँ

मुख्य संरचना:

जाली स्टील वाल्व बॉडी: A105 और F11 जैसे उच्च शक्ति वाले जाली स्टील से बना, दबाव रेटिंग कक्षा 1500 (लगभग 25 MPa) तक पहुंचती है, जो उच्च तापमान भाप (425 डिग्री से कम या बराबर) के लिए उपयुक्त है।

पिस्टन वाल्व डिस्क: वाल्व डिस्क को घुमाव से जुड़ा हुआ है, और पिस्टन को मध्यम दबाव से ऊपर और नीचे धकेल दिया जाता है। बंद होने पर, यह इच्छुक वाल्व सीट के साथ कसकर फिट बैठता है। सीलिंग सतह को कोबाल्ट-आधारित हार्ड मिश्र धातु के साथ वेल्डेड किया जाता है, जो पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी है।

सहायक उपकरण:

डंपिंग हैमर: वाल्व डिस्क डायनेमिक टॉर्क को संतुलित करें, क्लोजिंग इम्पैक्ट को कम करें, और "वॉटर हैमर" प्रभाव को रोकें।
‌Spring रिटर्न सिलिंडर: न्यूमेटिक एक्ट्यूएटर ({{{0}}}।

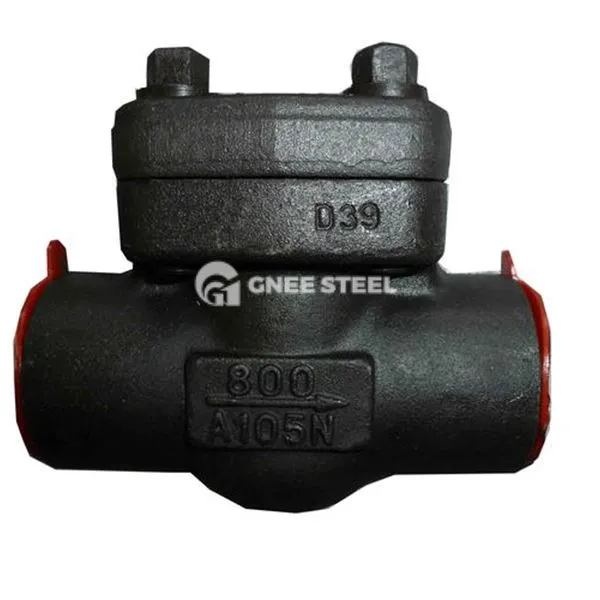

जाली पिस्टन चेक वाल्व



लाभ:

फास्ट रिस्पांस: स्प्रिंग रिटर्न मैकेनिज्म टर्बाइन और पंप जैसे प्रमुख उपकरणों की रक्षा के लिए एक दुर्घटना की स्थिति में तात्कालिक बंद सुनिश्चित करता है।
सुव्यवस्थित प्रवाह चैनल: कम प्रतिरोध गुणांक (0। 05) के बारे में, और प्रवाह क्षमता साधारण चेक वाल्व की तुलना में 30% अधिक है।

अनुप्रयोग

थर्मल पावर जेनरेशन: स्टीम टरबाइन के स्टीम एक्सट्रैक्शन सिस्टम में हाई-टेम्परेचर स्टीम बैकफ्लो प्रोटेक्शन (425 डिग्री से कम या बराबर)।
पेट्रोकेमिकल: रिफाइनिंग इकाइयों में तरल अमोनिया और संक्षारक मध्यम पाइपलाइनों का एक-तरफ़ा नियंत्रण।
हीटिंग नेटवर्क: उच्च दबाव वाली स्टीम पाइपलाइनों की सुरक्षित अलगाव और बैकफ्लो रोकथाम।
