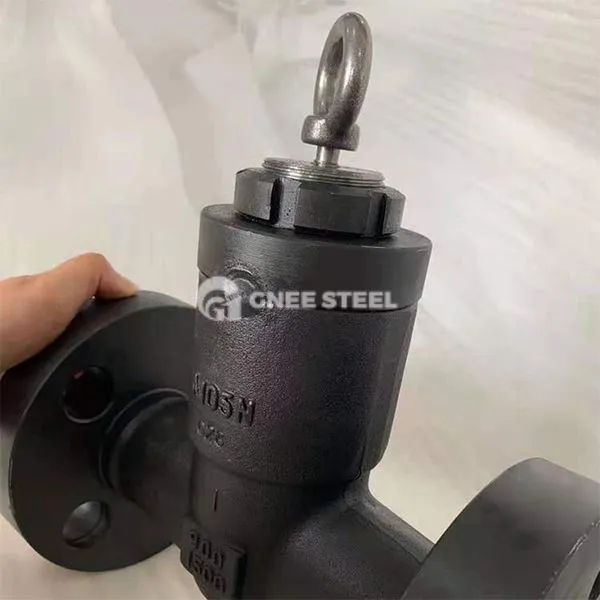

जाली स्टील चेक वाल्व विवरण
जाली स्टील चेक वाल्व एक वाल्व है जो माध्यम के स्वयं के प्रवाह दबाव के माध्यम से एक-तरफ़ा प्रवाह नियंत्रण प्राप्त करने के लिए उद्घाटन और समापन भागों को ड्राइव करता है। इसका मुख्य कार्य द्रव बैकफ़्लो को रोकने के लिए है और अक्सर उच्च तापमान और उच्च दबाव वाले औद्योगिक पाइपलाइन प्रणालियों में उपयोग किया जाता है।
Material और process:
वाल्व बॉडी जाली स्टील (जैसे A105, F304/F316) से बना है, जिसमें उच्च शक्ति, संक्षारण प्रतिरोध और व्यापक तापमान प्रतिरोध रेंज (-29 डिग्री ~ 550 डिग्री) की विशेषताएं हैं;
सीलिंग सतह हार्ड मिश्र धातु के साथ नाइट्रिड या क्लैड है, उच्च दबाव की स्थिति के तहत सीलिंग विश्वसनीयता सुनिश्चित करने के लिए HRC58 के बराबर या उससे अधिक की कठोरता के साथ।
Typical संरचना:
Bonnet कनेक्शन विधि::
Bolt प्रकार: वाल्व बॉडी और बोनट बोल्ट और नट्स द्वारा जुड़े होते हैं, और एक सर्पिल घाव गैसकेट (लचीले ग्रेफाइट के साथ 316) के साथ सील किया जाता है;
Welded प्रकार: थ्रेडेड कनेक्शन के बाद पूरी तरह से वेल्डेड सील, उच्च दबाव और उच्च सीलिंग आवश्यकताओं वाले दृश्यों के लिए उपयुक्त;
Pressure सेल्फ-टाइटिंग टाइप : आंतरिक दबाव सेल्फ-सीलिंग रिंग डिज़ाइन, उच्च दबाव, अधिक विश्वसनीय सील।
प्रकार और कार्य सिद्धांत
लय की जाँच का वाल्व
वाल्व डिस्क एक काज तंत्र के माध्यम से अक्ष के चारों ओर घूमती है। जब पूरी तरह से खुला होता है, तो द्रव प्रतिरोध छोटा होता है (दबाव कम हो जाता है), जो बड़े प्रवाह की स्थिति के लिए उपयुक्त है;
सीलिंग सतह को रबर पैड के साथ ऑल-मेटल या इनलेड के रूप में डिज़ाइन किया जा सकता है, और लागू मीडिया में पानी, तेल और तरल पदार्थ शामिल होते हैं जिनमें कण होते हैं। Lift चेक वाल्व
वाल्व डिस्क वाल्व सीट के साथ लंबवत रूप से चलती है। जब बंद हो जाता है, तो यह अपने स्वयं के वजन या बिल्ट-इन स्प्रिंग पर निर्भर करता है ताकि जल्दी से रीसेट किया जा सके, और सीलिंग प्रदर्शन अधिक कठोर होता है (रिसाव स्तर API 598 मानक तक पहुंचता है) ; टायपिकल मॉडल जैसे कि y- प्रकार जाली स्टील चेक वाल्व, फ्लो चैनल y- आकार का है, और द्रव प्रतिरोध पारंपरिक वाल्वों का केवल 30% ~ 50% है, जो कि भाप और वॉटर जैसे गैर-जंग मीडिया के लिए उपयुक्त है। Socket Welding जाली स्टील चेक वाल्व
सॉकेट वेल्डिंग कनेक्शन को अपनाया जाता है, और सीलिंग सतह संपर्क समान है, जो स्वच्छ मीडिया और उच्च दबाव अंतर वातावरण (कक्षा 2500 तक) के लिए उपयुक्त है।
जाली स्टील चेक वाल्व विनिर्देशन
| वस्तु | वाल्व |
| संरचना | जाँच करना |
| आवेदन | सामान्य |
| उत्पत्ति का स्थान | चीन |
| - | हेनान |
| शक्ति | नियमावली |
| अनुकूलित समर्थन | ओईएम, ओडीएम |
| पोर्ट आकार | 3/4''-2 1/2'' |
| गारंटी | 1 वर्ष |
| मीडिया का तापमान | उच्च तापमान, मध्यम तापमान, सामान्य तापमान |
| ब्रांड का नाम | गनी |
| मिडिया | पानी |
लाभ और सीमाएँ
| शर्तें | लाभ | सीमाएँ |
|---|---|---|
| Persure प्रतिरोध | उच्चतम दबाव स्तर कक्षा 2500 (42MPa) तक पहुंचता है, पेट्रोकेमिकल अल्ट्रा-हाई प्रेशर पाइपलाइनों के लिए उपयुक्त है | वाल्व डिस्क के बार -बार खोलने और बंद करने से आसानी से सीलिंग सतह पर खरोंच हो सकती है, जिसके लिए नियमित पीसने और रखरखाव की आवश्यकता होती है। |
| तापमान प्रतिरोध | जाली स्टील सामग्री -29 डिग्री ~ 550 डिग्री की एक विस्तृत तापमान सीमा का समर्थन करती है, और थर्मल पावर और परमाणु ऊर्जा के उच्च तापमान प्रणालियों के लिए उपयुक्त है। | उच्च तापमान वाली कार्य स्थितियों के लिए गर्मी-प्रतिरोधी मिश्र धातु वाल्व स्टेम (जैसे F91) और ग्रेफाइट पैकिंग की आवश्यकता होती है, जो अधिक महंगी हैं। |
| Maintenain सुविधा | हटाने योग्य बोनट डिजाइन सील के प्रतिस्थापन की सुविधा देता है और ऑनलाइन रखरखाव का समर्थन करता है। | ग्रीस इंजेक्शन प्रबंधन को दबाव के सटीक नियंत्रण (पाइपलाइन दबाव की तुलना में 10% अधिक) और ग्रीस इंजेक्शन राशि की आवश्यकता होती है। अनुचित ऑपरेशन आसानी से सील की विफलता का कारण बन सकता है। |
जाली स्टील चेक वाल्व
