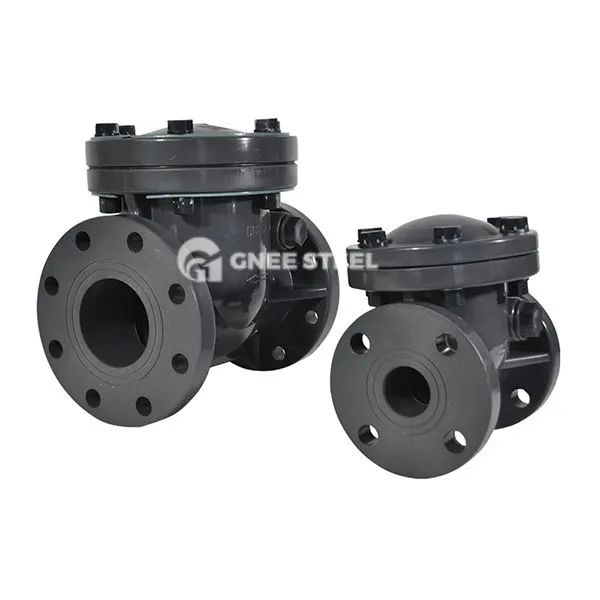

क्षैतिज स्विंग चेक वाल्व

क्षैतिज स्विंग चेक वाल्व एक स्वचालित वाल्व है जो वाल्व डिस्क को मध्यम के यूनिडायरेक्शनल प्रवाह के माध्यम से खोलने और बंद करने के लिए ड्राइव करता है। वाल्व डिस्क माध्यम के रिवर्स प्रवाह को अवरुद्ध करने के लिए एक काज तंत्र के माध्यम से एक निश्चित अक्ष के चारों ओर घूमती है। यह क्षैतिज रूप से स्थापित पाइपलाइन सिस्टम के लिए उपयुक्त है। वाल्व डिस्क माध्यम के बैकफ्लो को अवरुद्ध करने के लिए काज तंत्र के माध्यम से निश्चित अक्ष के चारों ओर घूमती है। यह क्षैतिज रूप से स्थापित पाइपलाइन सिस्टम के लिए उपयुक्त है।
कोर संरचना
वाल्व डिस्क और काज: वाल्व डिस्क एक धातु या रबर/सिंथेटिक सामग्री सीलिंग सतह के साथ एक डिस्क या दरवाजे के आकार की संरचना है, जो काज शाफ्ट 17 के माध्यम से वाल्व शरीर के आंतरिक पक्ष में तय की जाती है। कुछ नए डिजाइन पत्ती स्प्रिंग्स या पुश घटकों को जोड़ते हैं जो वाल्व डिस्क की बंद गति को बढ़ाने के लिए और फ्लुइड प्रभाव 26 को कम करते हैं।
सीट सील: सॉफ्ट सीलिंग सीट संरचना (जैसे रबर या पॉलीटेट्रफ्लुओरोइथिलीन) सीलिंग प्रदर्शन में सुधार कर सकती है, और फास्टनरों द्वारा वाल्व बॉडी को तय किया जाता है ताकि माध्यम को मिटने और गिरने से रोका जा सके।



क्षैतिज स्विंग चेक वाल्व



‌Selection सुझाव::

‌Media युक्त अशुद्धियों से युक्त: कार्बाइड सीलिंग सतहों या फ़िल्टर के साथ मॉडल पसंद करते हैं।
‌High दबाव और उच्च तापमान: जाली स्टील वाल्व बॉडी (जैसे A105, F11) + हार्ड सील सरफेसिंग (स्टेलाइट)।
‌Fast समापन आवश्यकताएँ: पानी के हथौड़ा प्रभाव को कम करने के लिए पत्ती स्प्रिंग्स या हाइड्रोलिक बफर घटकों को कॉन्फ़िगर करें।

अनुप्रयोग
‌Oil और गैस:
तेल पाइपलाइनों की बैकफ़्लो रोकथाम, वेलहेड उपकरणों के मीडिया अलगाव और रिफाइनिंग उपकरण।
‌CEMICAL और इलेक्ट्रिक पावर‌:
उच्च तापमान रिएक्टर, बॉयलर स्टीम सिस्टम और संक्षारक द्रव नियंत्रण।
‌Munical और औद्योगिक:
वाटर पंप आउटलेट्स, फायर प्रोटेक्शन पाइप नेटवर्क और सीवेज ट्रीटमेंट पाइप्स की बैकफ्लो रोकथाम।
‌Maintenain और सावधानियों
‌ regular Insuction,: वाल्व डिस्क सीलिंग सतह के पहनने और हर 6 महीने में काज शाफ्ट के लचीलेपन की जाँच करें, और समय में क्षतिग्रस्त मुहरों को बदलें।
‌INSTALLATION DIRECTION‌: टिल्ट के कारण पूरी तरह से बंद करने में असमर्थ होने से वाल्व डिस्क से बचने के लिए सख्ती से क्षैतिज स्थापना।
‌Special वर्किंग शर्त
