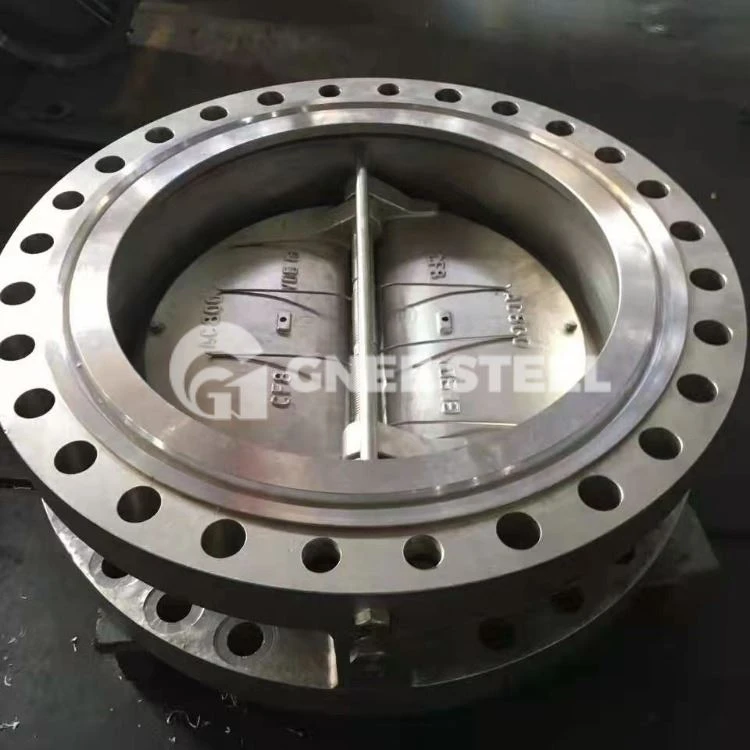

वेफर स्टाइल चेक वाल्व

वेफर चेक वाल्व दो फ्लैंजों के बीच संकीर्ण जगह में स्थापित किए जाते हैं। इन साधारण चेक वाल्वों में कोई नियंत्रण नहीं होता है और ये डिस्क की तरह पतले आकार के होते हैं। जब सामग्री पूर्व निर्धारित दिशा में बहती है, तो वाल्व सीट एक डिस्क को पकड़ लेती है, और डिस्क वाल्व सीट से उठ जाती है। जब सामग्री विपरीत दिशा में बहती है, तो प्रवाह को रोकने और सामग्री के आगे के प्रवाह को रोकने के लिए डिस्क स्वचालित रूप से रीसेट हो जाती है।

उपलब्ध आकार 2" - 48"

316/304 स्टेनलेस स्टील बॉडी और डिस्क

316/304 स्टेनलेस स्टील सीटें

दोहरी डिस्क 85 डिग्री पर खुलती है

बहुत हल्का वजन वाला वाल्व - पारंपरिक स्विंग-चेक वाल्व की तुलना में 80% तक कम वजन

स्प्रिंग लोडेड डिस्क

डिस्क की बढ़ी हुई प्रतिक्रिया

एएसएमई बी16.1, बी16.5, बी16.34, बी16.47 और बी31.1, एपीआई 594 और 598

एमएसएस-एसपी-25, एमएसएस-एसपी-55, एपीआई 6ए और 6डी एमएसएस-एसपी-61

सामान्य निर्माण सामग्री: A105 A216 WCB / WCC A350 LF2 A352 LCC / LCB316/304 स्टेनलेस स्टील

दबाव रेटिंग: कक्षा 150 कक्षा 300 कक्षा 600 कक्षा 1500 कक्षा 2500 पीएन10 पीएन16 पीएन40

• वेफर स्विंग चेक वाल्व के लाभ

वेफर शैली वाल्व बॉडी कॉम्पैक्ट है और पाइप समर्थन को कम करती है। वेफर चेक वाल्वों की यह श्रृंखला पारंपरिक फुल बॉडी चेक वाल्वों की तुलना में 2 से 3 गुना हल्की है।
विशेष अनुप्रयोगों और सेवा शर्तों को पूरा करने के लिए, ये वाल्व विभिन्न विकल्पों में उपलब्ध हैं जैसे सिलिकॉन-मुक्त पर्ज, ऑक्सीजन पर्ज, वर्टिकल सर्विस, बाएं हाथ से ऑपरेशन, लीवर, काउंटरवेट और कुशनिंग।
रेशेदार या संक्षारक सामग्री वाले मीडिया के लिए, ये वाल्व एक बाहरी स्प्रिंग के साथ उपलब्ध हैं जो स्प्रिंग को प्रवाह पथ से हटा देता है। इससे फाइबर-घाव स्प्रिंग या स्प्रिंग पर रासायनिक हमले की संभावना से बचा जा सकता है।
फ़ील्ड-रिप्लेसेबल ओ-रिंग सीटें न्यूनतम रखरखाव के लिए विभिन्न शैलियों और आकारों में उपलब्ध हैं।

वेफर वाल्व
