y टाइप चेक वाल्व विवरण
Y-type Check Valve एक स्वचालित वाल्व है जो y- आकार की सुव्यवस्थित वाल्व बॉडी द्वारा विशेषता है। यह पाइपलाइन में द्रव के बैकफ्लो को रोकने के लिए माध्यम के स्वयं के दबाव के माध्यम से खोलने और बंद करने के लिए वाल्व डिस्क को ड्राइव करता है और पंप, मोटर्स और अन्य उपकरणों को रिवर्स इम्पैक्ट से बचाता है। इसके मुख्य कार्यों में शामिल हैं:
One-Way प्रवाह नियंत्रण: केवल माध्यम को एक दिशा में पास करने की अनुमति देता है और बैकफ्लो को ब्लॉक करता है;
High तापमान और उच्च दबाव प्रतिरोध: वाइड लागू तापमान रेंज (-40 की डिग्री +550 डिग्री), PN320 तक अधिकतम दबाव (लगभग 42MPa);
Erosion प्रतिरोध और पहनने के प्रतिरोध: विशेष सीलिंग संरचना माध्यम द्वारा सीलिंग सतह के कटाव क्षति को कम करती है।
कोर संरचनात्मक विशेषताएं
Valve शरीर और कनेक्शन विधि:
Y-प्रकार की स्ट्रीमलाइन डिज़ाइन: द्रव प्रतिरोध को कम करें (पारंपरिक सीधे-प्रकार के माध्यम से तुलना में) और दबाव हानि को कम करें;
Multi-Form कनेक्शन: समर्थन वेल्डिंग, निकला हुआ किनारा या थ्रेडेड कनेक्शन (जैसे NPT थ्रेड), विभिन्न पाइपलाइन आवश्यकताओं के अनुकूल;
Valve फ्लैप और सील:
लिफ्टिंग या बॉल वाल्व फ्लैप: लिफ्टिंग वाल्व फ्लैप को गाइड रिब्स के माध्यम से हार्ड मिश्र धातु के साथ वेल्डेड किया जाता है ताकि पहनने के प्रतिरोध को बढ़ाया जा सके; बॉल वाल्व फ्लैप तेजी से समापन में सहायता के लिए एक रबर-लेपित गेंद या वसंत का उपयोग करता है;
डबल सीलिंग तकनीक: सीलिंग सतह कोबाल्ट-आधारित हार्ड मिश्र धातु क्लैडिंग या पीटीएफई सॉफ्ट सील को अपनाती है, जो पानी, भाप, तेल और संक्षारक मीडिया के लिए उपयुक्त है;
y प्रकार की जाँच वाल्व विनिर्देश
थ्रेड एंड: ANSI B2.1, BS21,1S07/1
दबाव रेटिंग: 800PSL (PN40)
सील: धातु से धातु, पीटीएफई, ईडीपीएम
कार्यशील तापमान -25 डिग्री +180 डिग्री
सामग्री: CF8M, CF8.CF3M, WCB
निरीक्षण परीक्षण: APL 598, EN 12266

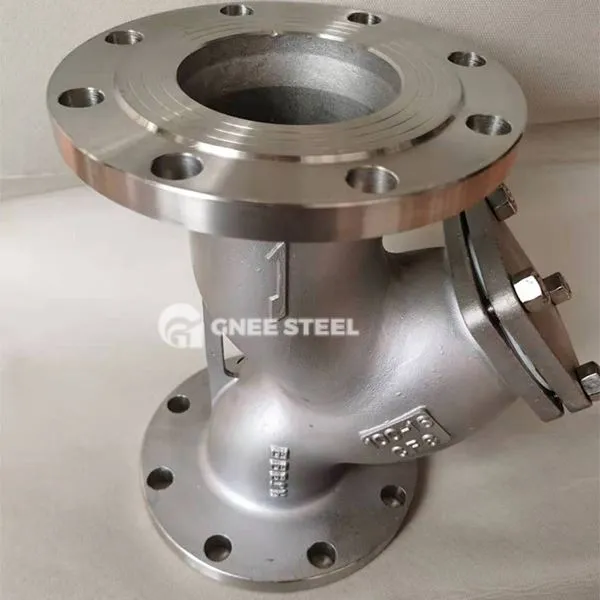

y टाइप चेक वाल्व
अनुप्रयोग
| औद्योगिक | Adaptation आवश्यकताएँ | मामला |
|---|---|---|
| पेट्रो | उच्च तापमान और उच्च दबाव भाप/संक्षारक मध्यम पाइपलाइन (जैसे रिएक्टर आउटलेट पाइपलाइनों) | Pn4। 0 MPA अम्लीय मध्यम वितरण प्रणाली |
| विद्युत प्रणाली | बॉयलर फ़ीड जल प्रणाली में एंटी-कंडेनसेट बैकफ़्लो | भाप जनरेटर सेट परिसंचरण पाइपलाइन |
| Nuclear Power/Aerospace | चरम शर्तों के तहत सुरक्षा नियंत्रण | परमाणु रिएक्टर शीतलन सर्किट |
