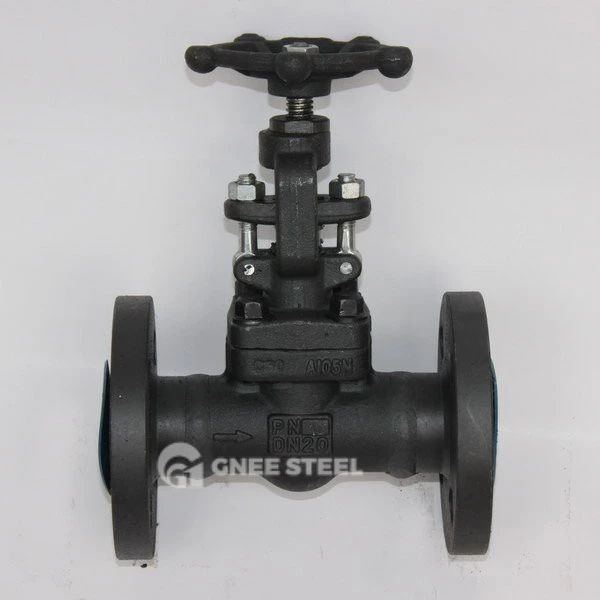

A105N गेट वाल्व

‌A105N गेट वाल्व, एक औद्योगिक वाल्व है जिसमें ‌astm A105N जाली स्टील के साथ वाल्व बॉडी मटेरियल . के रूप में यह उच्च तापमान और उच्च दबाव की स्थिति के लिए डिज़ाइन किया गया है {. यह गेट के ऊर्ध्वाधर लिफ्टिंग के माध्यम से पाइपलाइन मीडिया के पूर्ण खुले/करीबी नियंत्रण का एहसास कर सकता है।

संरचना और घटक
‌Main struction‌

‌Valve बॉडी और बोनट:: ASTM A105N जाली स्टील से बना, PN6 . 4MPA तक की दबाव रेटिंग और -29 डिग्री ~ 425 डिग्री की एक तापमान सीमा के साथ; ‌Gate‌: सीलिंग सतह पहनने और सेवा जीवन को बढ़ाने के लिए एक पूरी तरह से निर्देशित वेज संरचना (ठोस टंगस्टन-क्रोमियम-कोबाल्ट मिश्र धातु 6 सामग्री) को अपनाता है; ‌Valve स्टेम और ट्रांसमिशन: नाइट्राइड वाल्व स्टेम के साथ ट्रेपोज़ॉइडल थ्रेड, मैनुअल या वायवीय एक्ट्यूएटर्स के लिए उपयुक्त, कम ऑपरेटिंग टॉर्क; ‌Sealing System‌: वाल्व सीट और गेट हार्ड सील डिज़ाइन, स्टफिंग बॉक्स 4000psi उच्च दबाव वाले पूर्व-संकुचित ग्रेफाइट रिंग का उपयोग करता है, लीकेज स्तर API 598 मानक तक पहुंचता है।
प्रौद्योगिकी विशेषताएँ

‌Forging Technology‌: वाल्व बॉडी इंटीग्रेटेडली जाली है, जो कास्ट वाल्व की तुलना में 20% -30% से ताकत को बढ़ाता है और उच्च दबाव वाले स्टीम सिस्टम के लिए उपयुक्त है;
‌Connection Method‌: निकला हुआ किनारा, सॉकेट वेल्डिंग या थ्रेडेड कनेक्शन का समर्थन करता है, विभिन्न पाइप विनिर्देशों के लिए उपयुक्त .

डिजाइन और विनिर्माण मानकों के अनुसार: ASME B16.34, API6D;

संरचना की लंबाई के अनुसार: ASME B16.10;

निकला हुआ किनारा अंत के अनुसार: ASME B16.5

के अनुसार थ्रेडेड अंत आकार: ANSI B 1.20.1;

बट का आकार: ANSI B16.25 के अनुसार आकार

के अनुसार सॉकेट का आकार: ANSI B16.11

निरीक्षण और परीक्षण के अनुसार: API598

कार्बन स्टील क्लास: WCB, WCC, A105, आदि
क्लास: स्टेनलेस स्टील 304,316,304 एल, 316 एल, सीएफ 8, सीएफ 8 एम, सीएफ 3, सीएफ 3 एम, सीएफ 8 सी और डुप्लेक्स स्टेनलेस स्टील, आदि .
कक्षा: कम तापमान स्टील LF2, LCC, LCB, आदि
क्रोम मोलिब्डेनम स्टील प्रकार: WC5 WC6, WC9, C5, आदि



A105N गेट वाल्व



अनुप्रयोग और कार्य
पेटोकेमिकल उद्योग
आवेदन परिदृश्य: कच्चे तेल पाइपलाइन, उच्च तापमान क्रैकिंग यूनिट; समारोह: उच्च दबाव सीलिंग और एंटी-हाइड्रोजन सल्फाइड संक्षारण विशेषताओं . के माध्यम से ज्वलनशील और विस्फोटक मीडिया की सुरक्षित कटऑफ सुनिश्चित करें
ऊर्जा और शक्ति
अनुप्रयोग परिदृश्य: थर्मल पावर प्लांट की मुख्य स्टीम पाइपलाइन (16MPA के बराबर या बराबर दबाव); कार्य: जाली स्टील वाल्व शरीर थर्मल विरूपण . के कारण रिसाव के जोखिम को रोकने के लिए 425 डिग्री के उच्च तापमान का सामना कर सकता है
औद्योगिक बॉयलर
अनुप्रयोग परिदृश्य: स्टीम डीकंप्रेशन सिस्टम, बॉयलर फीड वाटर कंट्रोल; फ़ंक्शन: सॉकेट वेल्डिंग कनेक्शन उच्च दबाव सीलिंग सुनिश्चित करता है और पाइपलाइनों पर थर्मल तनाव के प्रभाव को कम करता है .
जहाज निर्माण
अनुप्रयोग परिदृश्य: एलएनजी ईंधन वितरण प्रणाली, उच्च दबाव हाइड्रोलिक पाइपलाइन; फ़ंक्शन: फुल-बोर डिज़ाइन बड़े प्रवाह आवश्यकताओं के लिए एडाप्ट करता है, और समुद्री जल संक्षारण प्रतिरोध उपकरण जीवन का विस्तार करता है .
