एपीआई 602 अमेरिकी पेट्रोलियम इंस्टीट्यूट (एपीआई) द्वारा विकसित वाल्वों के लिए एक अंतरराष्ट्रीय मानक है। यह मानक मुख्य रूप से स्टील गेट वाल्व, ग्लोब वाल्व और चेक वाल्व को लक्षित करता है जिनका नाममात्र आयाम DN100 (यूएस मानक आकार) से कम या उसके बराबर है। एपीआई602 मानक वाल्व डिजाइन, सामग्री, आयाम, नाममात्र दबाव, संरचनात्मक लंबाई, विनिर्माण, निरीक्षण और परीक्षण के लिए आवश्यकताओं को निर्दिष्ट करता है।
| एएनएसआई क्लास/रेटिंग | 800#, 1500#, 2500# |
| डिज़ाइन मानक | एपीआई 602 |
| परीक्षण मानक | एपीआई 598 |
| आकार | 1/2″ -2″ |
| सामग्री | बॉडी: A105, F11, F22, F51, LF2, F304, F304L, F316, F316L ट्रिम: 13% सीआर, स्टेलाइट आदि |
| समाप्त होता है | स्क्रूड एंड (एनपीटी) से एएनएसआई/एएसएमई बी1.20.1 सॉकेट वेल्ड एंड टू एएसएमई बी16.11 बट वेल्ड एंड एंड टू एएसएमई बी16.25 एंड फ्लैंज: एएनएसआई बी16.5 |
| संचालन | मैनुअल, इलेक्ट्रिक |
| बंदरगाहों | मानक एवं पूर्ण बंदरगाह |
सामग्री चयन
| ट्रिम नंबर | गेट की सतहें | सीट की सतह | तना सामग्री |
| 1 | 13 करोड़ | 13 करोड़ | एएसटीएम ए182 एफ6ए |
| 2 | 18Cr-8Ni | 18Cr-8Ni | एएसटीएम ए182 एफ304 |
| 3 | 25Cr-20Ni | 25Cr-20Ni | F310 |
| 5 | एचएफ(सह-सीआर ए) | एचएफ(सह-सीआर ए) | एएसटीएम ए182 एफ6ए |
| 8 | 13 करोड़ | एचएफ(सह-सीआर ए) | एएसटीएम ए182 एफ6ए |
| 9 | मोनेल | मोनेल | मोनेल |
| 10 | 18Cr-8नी-मो | 18Cr-8नी-मो | एएसटीएम ए182 एफ316 |
| 12 | 18Cr-8नी-मो | एचएफ(सह-सीआर ए) | एएसटीएम ए182 एफ316 |
| 13 | मिश्रधातु 20 | मिश्रधातु 20 | मिश्रधातु 20 |
| 15 | एचएफ(सह-सीआर ए) | एचएफ(सह-सीआर ए) | एएसटीएम ए182 एफ304 |
| 16 | एचएफ(सह-सीआर ए) | एचएफ(सह-सीआर ए) | एएसटीएम ए182 एफ316 |
| मद संख्या। | नाम का हिस्सा | सामग्री |
| 1 | हाथ पहिया | नमनीय लोहे |
| 2 | नेम प्लेट | स्टेनलेस स्टील |
| 3 | हैंडव्हील नट | एएसटीएम ए194 2एच; एएसटीएम ए194 8 |
| 4 | तना अखरोट | एएसटीएम ए276 420 |
| 5 | ग्रंथि बोल्ट | एएसटीएम ए193 बी8 |
| 6 | ग्रंथि अखरोट | एएसटीएम ए194 8 |
| 7 | ग्रंथि निकला हुआ किनारा | एएसटीएम ए216 डब्ल्यूसीबी; एएसटीएम ए352 एलसीबी; एएसटीएम ए351 सीएफ8 |
| 8 | ग्रंथि | एसएस304, एसएस316 |
| 9 | पैकिंग | सीसा |
| 10 | बोनट बोल्ट | एएसटीएम ए193 बी7, बी7एम, बी8, बी16; एएसटीएम ए320 एल7एम |
| 11 | बोनट अखरोट | एएसटीएम ए194 2एच, 7एम, 8, 16 |
| 12 | बोनट गैसकेट | एसएस304+ग्रेफ़ाइट; एसएस316+ग्रेफ़ाइट |
| 13 | गोल सीट | एएसटीएम ए276 410; एएसटीएम ए182 एफ304/एफ316 |
| 14 | दरवाज़ा | एएसटीएम ए182 एफ6ए/एफ304/एफ316 |
| 15 | शरीर | एएसटीएम ए105, एएसटीएम ए350 एलएफ2, एएसटीएम ए182 एफ5/ एफ11/ एफ22/ एफ91, एफ304(एल)/ एफ316(एल) |

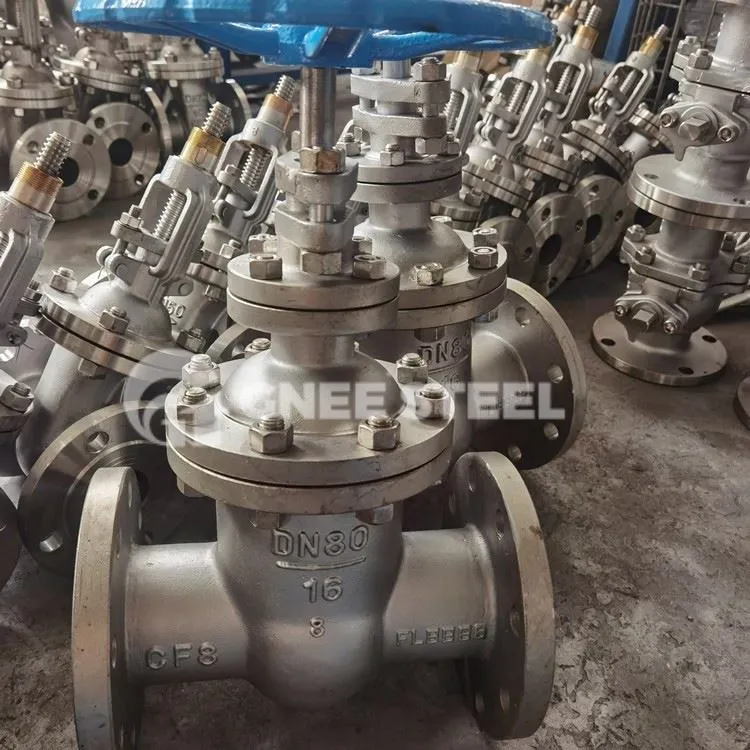

एपीआई 602 गेट वाल्व
