डबल डिस्क गेट वाल्व एक तरह का सिरेमिक गेट वाल्व है। इसलिए, इसकी संरचना और कार्य सिद्धांत गेट वाल्व के समान ही है। इसका खुलने और बंद होने वाला शरीर (वाल्व प्लेट) वाल्व स्टेम द्वारा संचालित होता है, जिससे वाल्व सीट सीलिंग सतह ऊपर और नीचे चलती है, जो द्रव मार्ग को जोड़ या काट सकती है। जब वाल्व आंशिक रूप से खोला जाता है, तो गेट प्लेट के पीछे भंवर धाराएं उत्पन्न होती हैं, जो आसानी से गेट प्लेट के क्षरण और कंपन का कारण बन सकती हैं, और वाल्व सीट सीलिंग सतह को भी आसानी से नुकसान पहुंचा सकती हैं। इसकी मरम्मत करना मुश्किल है। यह आमतौर पर उन कामकाजी परिस्थितियों के लिए उपयुक्त है जिन्हें बार-बार खोलने और बंद करने की आवश्यकता नहीं होती है और गेट प्लेट को पूरी तरह से खुला या पूरी तरह से बंद रखना चाहिए।
डबल डिस्क गेट वाल्व विशिष्टता
- बॉडी: कच्चा लोहा, तन्य लोहा, कार्बन स्टील, स्टेनलेस स्टील
- ड्रेन बॉक्स: कच्चा लोहा, तन्य लोहा
- डिस्क: कार्बन स्टील, स्टेनलेस स्टील, पीतल
- शीर्ष वेज: कार्बन स्टील, स्टेनलेस स्टील, पीतल
- स्टेम नट: तन्य लौह, पीतल
- तना: कच्चा लोहा, तन्य लोहा
- बोनट: कच्चा लोहा, तन्य लोहा
- पैकिंग: PTFE, ग्रेफाइट
- ग्रंथि: PTFE, ग्रेफाइट
- गियर एक्ट्यूएटर: कच्चा लोहा, तन्य लोहा
- डिस्पर्सिंग प्लग: कच्चा लोहा, तन्य लोहा
- उच्च तीव्रता स्प्रिंग: कार्बन स्टील, स्टेनलेस स्टील, पीतल
- ऑर्बिट रोलर: कार्बन स्टील, स्टेनलेस स्टील, पीतल
- नाममात्र व्यास: DN40 से DN800
- नाममात्र दबाव: PN200 से PN500
- डिज़ाइन और निर्माण: API600, ASME B16.34
- आमने-सामने आयाम: ASME B16.10
- बटवेल्ड आयाम: ASME B16.25
- निरीक्षण और परीक्षण: API598

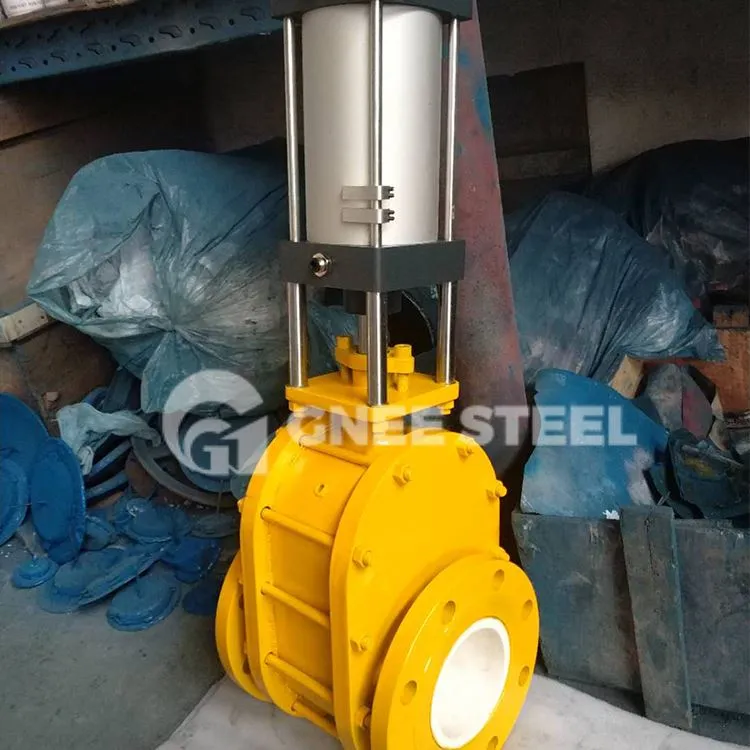

डबल डिस्क गेट वाल्व
डबल-डिस्क गेट वाल्व की विशेषताएं
1. जब प्रणाली सामान्य रूप से काम कर रही होती है, तो गेट 1.0मी./मिनट की एक समान गति से खुलता और बंद होता है; तथा बिजली की विफलता जैसी दुर्घटना की स्थिति में बंद होना दो चरणों में विभाजित होता है: तीव्र बंद होना और धीमा बंद होना। 100-20% खोलना तीव्र बंद होना है, तथा समय 10 (एस) है। 20-0% खोलना धीमी बंद होना है, तथा समय 40 (एस) है।
2. पानी पंप के आउटलेट पर स्टॉप वाल्व और चेक वाल्व के रूप में उपयोग किया जाता है, वाल्व में वाल्व स्टेम लॉकिंग डिवाइस भी होता है। सुरक्षित संचालन सुनिश्चित करें। 3. Z943T गेट वाल्व एक नए प्रकार के इलेक्ट्रिक डिवाइस का उपयोग करता है, जिसे स्थानीय या दूर से संचालित किया जा सकता है, और कंप्यूटर प्रोग्राम नियंत्रण की आवश्यकताओं को पूरा कर सकता है। नियंत्रण सटीक, सुरक्षित और विश्वसनीय है।
