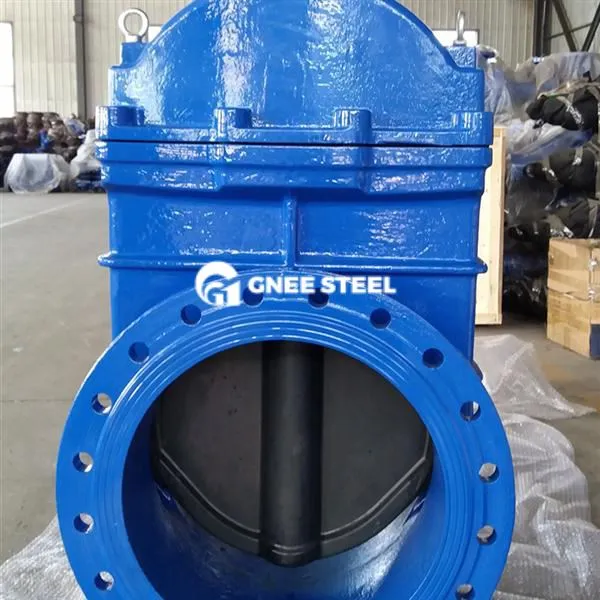

डक्टाइल आयरन रेजिलिएंट सीटेड गेट वाल्व

कोर डिजाइन ‌

‌Overall रबर सील: गेट ‌dutile आयरन कंकाल + नाइट्राइल रबर (NBR) से बना है, समग्र कोटिंग, और लोचदार विरूपण मुआवजा वल्केनाइजेशन प्रक्रिया के माध्यम से प्राप्त किया जाता है। सीलिंग प्रदर्शन पारंपरिक धातु हार्ड सील गेट वाल्व से बेहतर है, और रिसाव दर ‌ 0 तक कम हो जाती है। 01%‌ नीचे। ‌Flat-Bottom वाल्व सीट: पूर्ण-बेसिन स्ट्रेट-थ्रू फ्लो चैनल डिज़ाइन अशुद्धता संचय से बचता है और प्रवाह प्रतिरोध को कम करता है (दबाव हानि केवल एक ही-कैलिबर स्टॉप वाल्व के ‌1/3‌ है), विशेष रूप से सीवेज सिस्टम के लिए उपयुक्त है जिसमें दानेदार मीडिया शामिल हैं। ‌

सामग्री और विनिर्माण

‌Valve बॉडी मटेरिस: डक्टाइल आयरन (GGG50) में ‌95%‌ से अधिक के लिए होता है, दोनों उच्च शक्ति (450 MPa से अधिक या उसके बराबर तन्यता ताकत) और हल्के (वजन पारंपरिक कास्ट आयरन गेट वाल्व की तुलना में ~ 30%~ 30%हल्का है) ‌। ‌ सतह उपचार: आंतरिक गुहा को गैर-विषैले एपॉक्सी राल के साथ लेपित किया जाता है और बाहरी सतह पाउडर लेपित होती है, जो 50% तक संक्षारण प्रतिरोध में सुधार करती है और अम्लीय और क्षारीय मीडिया और आर्द्र वातावरण के लिए उपयुक्त है।

प्रदर्शन लाभ

सीलिंग प्रौद्योगिकी

ट्रिपल ओ-रिंग डिज़ाइन: तीन सीलिंग रिंग्स को खोलने और बंद करने के घर्षण प्रतिरोध को कम करने के लिए वाल्व स्टेम पर सेट किए जाते हैं, और पानी को रोकने के बिना सीलिंग रिंग के प्रतिस्थापन का समर्थन करते हैं, रखरखाव की लागत को कम करते हैं।

सेल्फ-कॉम्पेंसेटिंग सील: रबर कोटिंग स्वचालित रूप से माध्यम के दबाव में वाल्व सीट को फिट करती है, नाममात्र के दबाव में 1.1 गुना काम की स्थिति के लिए अनुकूल होती है, और दीर्घकालिक उपयोग के बाद शून्य रिसाव बनाए रखती है।

स्थायित्व अनुकूलन

प्रभाव-प्रतिरोधी डिजाइन: डक्टाइल लोहे की सामग्री में साधारण कच्चा लोहा की तुलना में काफी बेहतर फ्रैक्चर प्रतिरोध होता है, और यह बाहरी प्रभाव या पाइपलाइन कंपन का सामना कर सकता है।

लंबे-जीवन वाल्व स्टेम: क्रोम चढ़ाना के साथ स्टेनलेस स्टील वाल्व स्टेम (जैसे 304/316 सामग्री), बेहतर पहनने के प्रतिरोध, 6 महीने के बराबर या उससे अधिक रखरखाव चक्र



डक्टाइल आयरन रेजिलिएंट सीटेड गेट वाल्व



स्थापना और रखरखाव विनिर्देश

स्थापना आवश्यकताएं
‌Horizontal स्थापना:: वाल्व शरीर पर तीर ऊर्ध्वाधर स्थापना के कारण गेट पर असमान बल से बचने के लिए माध्यम की प्रवाह दिशा के अनुरूप होना चाहिए।
‌Bolt पूर्व-कसने वाला: निकला हुआ किनारा जोड़ते समय, सीलिंग सतह के विरूपण को रोकने के लिए ‌diagonal ऑर्डर में समान रूप से कस लें।
‌
रखरखाव की रणनीति

नियमित रूप से रबर सीलिंग लेयर के पहनने की जाँच करें (मोटाई में कमी से अधिक या ‌1 मिमी के बराबर या प्रतिस्थापित करने की आवश्यकता है)।
वाल्व स्टेम स्नेहन के लिए, ‌Food-Grade Grease (खाद्य उद्योग) या ‌high- तापमान-आधारित ग्रीस (स्टीम पाइपलाइन) का उपयोग करें।
