इलेक्ट्रिक सक्रिय चाकू गेट वाल्व

‌Electric चाकू गेट वाल्व एक वाल्व है जो गेट को लंबवत स्थानांतरित करने के लिए ड्राइव करने के लिए एक इलेक्ट्रिक एक्ट्यूएटर का उपयोग करता है। इसके उद्घाटन और समापन भाग चाकू हैं - आकार या वेज - के आकार के गेट हैं। आंदोलन की दिशा द्रव प्रवाह दिशा के लंबवत है। यह केवल पूर्ण - के लिए उपयोग किया जाता है या पूर्ण - बंद द्रव कटऑफ नियंत्रण और प्रवाह को समायोजित नहीं कर सकता है। ‌
स्ट्रक्चरल कंपोजिशन ‌ कॉर घटक ‌valve Body‌: आमतौर पर चैम्बर - फ्री डिज़ाइन, कच्चा लोहा, स्टेनलेस स्टील या मिश्र धातु स्टील से बना, दबाव प्रतिरोध और संक्षारण प्रतिरोध को बढ़ाने के लिए। ‌Gate plath‌: चाकू - आकार या वेज - के आकार की संरचना, नीचे ब्लेड - के आकार के लिए डिज़ाइन किया गया है (5 डिग्री - 50 डिग्री वेज एंगल), जो कि फाइबर, स्लरीज़ और अन्य मीडिया को काट सकता है; सीलिंग सतह के विचलन के अनुकूल होने के लिए लोचदार गेट थोड़ा विकृत हो सकता है। ‌Seal असेंबली: सीलिंग सतह कार्बाइड सरफेसिंग या लोचदार सामग्री (जैसे ओ-रिंग) से बनी होती है, और कुछ मॉडल द्विदिश सीलिंग का समर्थन करते हैं। ‌ Electric Actuator‌: दूरस्थ स्वचालित संचालन प्राप्त करने के लिए एकीकृत मोटर, मंदी तंत्र और नियंत्रण मॉड्यूल। ‌ ‌
सहायक डिजाइन
पहनने से रोकने के लिए वाल्व स्टेम की सतह को कठोर (जैसे हार्ड क्रोम चढ़ाना) किया जाता है; कुछ मॉडल सुरक्षा में सुधार करने के लिए एक एंटी - ब्लोआउट वाल्व स्टेम संरचना से लैस हैं।

काम के सिद्धांत
‌Opening और समापन प्रक्रिया: इलेक्ट्रिक एक्ट्यूएटर वाल्व स्टेम को उठने और लंबवत रूप से गिरने के लिए ड्राइव करता है, गेट और वाल्व सीट को फिट करने (बंद) या अलग (खुला), काटने या मध्यम का संचालन करने के लिए ड्राइविंग करता है।
‌Sealing तंत्र:
‌Self - सीलिंग: बंद होने पर, मध्यम दबाव वाल्व सीट के खिलाफ गेट को एक सील बनाने के लिए दबा देता है (कम - दबाव परिदृश्यों के लिए उपयुक्त) ‌।
‌Forced सीलिंग: गेट और वाल्व सीट (उच्च - दबाव या उच्च - सटीक परिदृश्यों के लिए उपयुक्त बाहरी ड्राइविंग बल (जैसे इलेक्ट्रिक एक्ट्यूएटर) पर भरोसा करना।

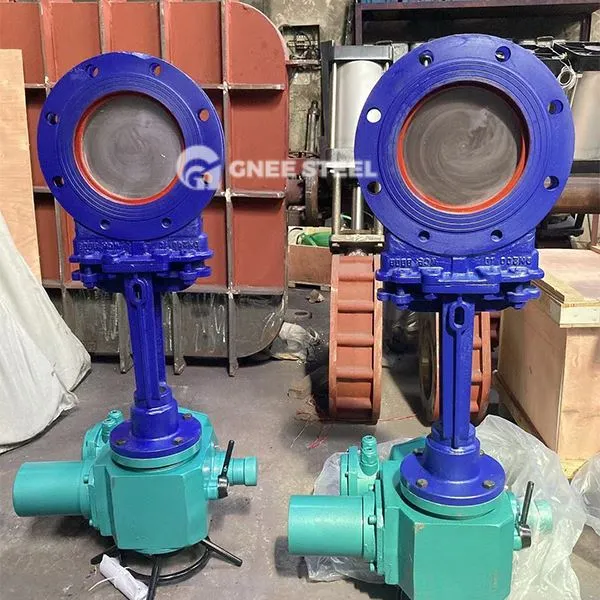

इलेक्ट्रिक सक्रिय चाकू गेट वाल्व



दर्द बिंदु और समाधान

उच्च पहनने और संक्षारक मीडिया की चुनौतियां

‌Pain अंक: पारंपरिक वाल्व स्लरी और संक्षारक मीडिया में पहनने और रिसाव के लिए प्रवण हैं।
‌Solutions‌: कार्बाइड सीलिंग सतहों, PTFE कोटिंग्स या सभी - धातु संरचनाओं का उपयोग पहनने के प्रतिरोध और संक्षारण प्रतिरोध में सुधार करने के लिए करें।
‌ कण/फाइबर मीडिया के साथ समस्याएं

‌Pain अंक: फाइबर और ठोस कण आसानी से वाल्व को अटक या सील विफलता का कारण बन सकते हैं।
‌Solutions:: चाकू - टाइप गेट डिज़ाइन फाइबर को काट सकता है और प्रवाह चैनल को अनटॉकस्टेड रखने के लिए सीलिंग सतह को परिमार्जन कर सकता है।
उच्च दबाव और उच्च तापमान वातावरण के तहत आवश्यकताओं को पूरा करना

‌Pain अंक: उच्च तापमान और उच्च दबाव की स्थिति सीलिंग सतह के विरूपण के जोखिम को बढ़ाती है।
‌Solutions:: वेज एंगल डिज़ाइन (जैसे कि लोचदार वाल्व सीटें) का अनुकूलन करें, दबाव लोड को फैलाएं, और उच्च तापमान के तहत सीलिंग विश्वसनीयता सुनिश्चित करें।
‌AUTOMATION और रिमोट कंट्रोल आवश्यकताएँ ‌

‌Pain अंक: मैनुअल ऑपरेशन अक्षम है, और उच्च - जोखिम वातावरण में दूरस्थ हस्तक्षेप की आवश्यकता है।
‌Solution,: दूरस्थ केंद्रीकृत नियंत्रण और स्वचालित समायोजन (जैसे प्रवाह और दबाव मापदंडों) का समर्थन करने के लिए इलेक्ट्रिक एक्ट्यूएटर्स को एकीकृत करें, और औद्योगिक प्रणालियों के खुफिया स्तर में सुधार करें। ‌Maintenainc लागत और डाउनटाइम लॉस ‌
‌Pain अंक: बार -बार वाल्व विफलताओं से उत्पादन लाइन ठहराव का नेतृत्व होता है। ‌Solution,: मॉड्यूलर डिज़ाइन डिस्सैमली प्रक्रिया को सरल बनाता है, और - पहनने के लिए प्रतिरोधी सामग्री रखरखाव आवृत्ति को कम करता है और व्यापक उपयोग लागतों को कम करता है।

अनुप्रयोग
‌Environmental संरक्षण और सीवेज उपचार: पाइपलाइन क्लोगिंग को रोकने के लिए फाइबर और ठोस अशुद्धियों वाले सीवेज को काटें।
‌Mining और Metalluge‌: उच्च - चिपचिपापन या कण - के परिवहन को नियंत्रित करें जिसमें मीडिया जैसे कि स्लरी और मड।
‌ ‌chemical और खाद्य उद्योग: संक्षारक मीडिया या उच्च - स्वच्छता द्रव प्रबंधन के लिए सैनिटरी डिजाइन (सामग्री प्रमाणन मानकों को पूरा करना चाहिए) ‌।
