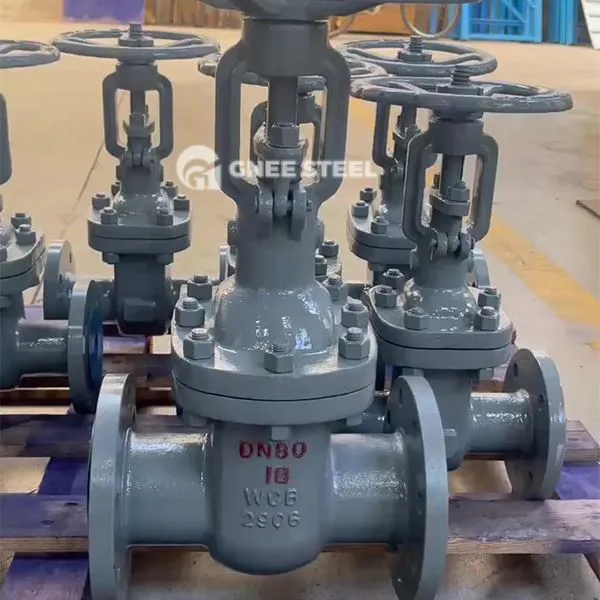

समानांतर द्वार वाल्व

समानांतर गेट वाल्व एक वाल्व है जिसका गेट सीलिंग सतह पाइपलाइन अक्ष के लंबवत है। इसके उद्घाटन और समापन भागों (गेट) को ऊर्ध्वाधर लिफ्टिंग और लोअरिंग मूवमेंट के माध्यम से मध्यम ऑन-ऑफ नियंत्रण का एहसास होता है। यह पूर्ण खुले या पूर्ण बंद राज्य के लिए उपयुक्त है और प्रवाह विनियमन के लिए उपयोग नहीं किया जाता है। कोर संरचना में शामिल हैं:

गेट: इसे सिंगल गेट (थ्रस्ट वेज या स्प्रिंग प्रीलोड के साथ) और डबल गेट (डबल-प्लेट समानांतर संरचना, पूर्व-दबाए गए और वसंत या यांत्रिक उपकरण द्वारा सील) में विभाजित किया गया है।
सीलिंग सरफेस: हार्ड सील मेटल सरफेसिंग (जैसे कि 1CR13, स्टेलाइट 6) का उपयोग करता है, और सॉफ्ट सील रबर या पॉलीटेट्रफ्लुओरोएथिलीन (PTFE) का उपयोग करता है।
ड्राइव असेंबली: वाल्व स्टेम गेट को बढ़ाने और गिरने के लिए गेट को चलाने के लिए हैंडव्हील/इलेक्ट्रिक एक्ट्यूएटर से जुड़ा हुआ है।



समानांतर द्वार वाल्व



लागू परिदृश्य और सीमाएँ
‌
लाभ परिदृश्य::
‌High तापमान और उच्च दबाव मीडिया:: हार्ड सील प्रकार भाप, तेल और गैस पाइपलाइनों के लिए उपयुक्त है (तापमान प्रतिरोध 600 डिग्री से कम या बराबर)।
‌Frequent उद्घाटन और समापन आवश्यकताएँ: डबल गेट संरचना सीलिंग सतह पहनने को कम करती है और सेवा जीवन का विस्तार करती है।
‌
प्रतिबंध:
Flow को विनियमित करने के लिए लागू नहीं: आंशिक उद्घाटन भंवर के लिए प्रवण है, जिससे गेट और वाल्व सीट का कटाव होता है।
‌Particle- युक्त Media‌: हार्ड सील प्रकार की आवश्यकता होती है, नरम सील को आसानी से कणों और विफल द्वारा खरोंच किया जाता है।
‌
विशिष्ट अनुप्रयोग::
‌Energy Industry‌: रिफाइनरी कच्चे तेल पाइपलाइन, परमाणु ऊर्जा संयंत्र शीतलन जल प्रणाली।
‌Municipal Engineering‌: सीवेज ट्रीटमेंट प्लांट कट ऑफ स्लरी, स्लैग वाटर मिक्सचर फ्लुइड ‌
