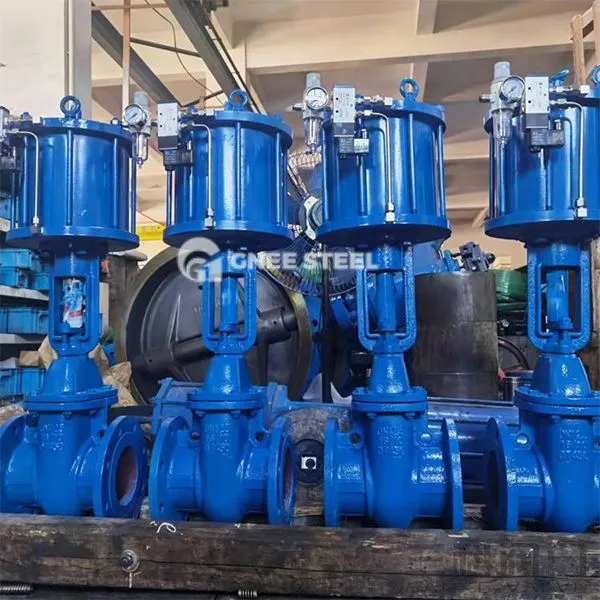

वायवीय वेज गेट वाल्व

वायवीय वेज गेट वाल्व एक वाल्व है जो एक वायवीय एक्ट्यूएटर के माध्यम से एक पच्चर के आकार की गेट प्लेट चलाकर खुलता और बंद हो जाता है। इसमें एक वाल्व बॉडी, एक वेज के आकार की गेट प्लेट, एक वाल्व स्टेम, एक वायवीय एक्ट्यूएटर (एक सिलेंडर सहित) और एक सीलिंग असेंबली शामिल हैं। इसकी मुख्य विशेषता संपीड़ित वायु शक्ति और वेज गेट प्लेट की जबरन सील का संयोजन है। यह स्वचालित नियंत्रण प्रणालियों में द्रव कटऑफ या विनियमन के लिए उपयुक्त है।



वायवीय वेज गेट वाल्व



परीक्षण आवश्यकताओं ‌of निकला हुआ किनारा वेज गेट वाल्व

प्रदर्शन परीक्षण ‌
‌Strength परीक्षण ‌: वाल्व बॉडी नाममात्र के दबाव से 1.5 गुना अधिक है और रिसाव या विरूपण के बिना 5 मिनट के लिए दबाव बनाए रखता है। ‌Seal परीक्षण ‌: बंद अवस्था में, इनलेट पक्ष को नाममात्र के दबाव में 1.1 गुना पर दबाव डाला जाता है, और आउटलेट पक्ष पर रिसाव API 598 या GB/T 13927 मानक ‌ से मिलता है। ‌Pneumatic एक्ट्यूएटर टेस्ट ‌: ओपनिंग और क्लोजिंग टॉर्क, रिस्पॉन्स टाइम और एयर प्रेशर स्टेबिलिटी (आमतौर पर 0। 4 ~ 0। 6MPa) ‌ को सत्यापित करें। ‌
सामग्री और उपस्थिति निरीक्षण ‌
वाल्व बॉडी और गेट सामग्री ‌ के लिए रासायनिक संरचना रिपोर्ट और यांत्रिक प्रदर्शन परीक्षण डेटा (जैसे तन्यता शक्ति और कठोरता) की आवश्यकता होती है। ‌ सीलिंग सतह में कोई खरोंच या छिद्र नहीं होते हैं, और निकला हुआ किनारा अंत सतह फ्लैटनेस त्रुटि 0 के बराबर या बराबर है। 05 मिमी ‌। ‌
कार्यात्मक सत्यापन ‌
यह पुष्टि करने के लिए कि 500 ​​से अधिक बार लगातार खोलने और बंद करने के लिए वास्तविक कामकाजी परिस्थितियों का अनुकरण करें कि कोई जामिंग या सीलिंग विफलता नहीं है।
