क्रायोजेनिक गेट वाल्व एक खोलने और बंद करने वाला उपकरण है जिसका उपयोग पूरी तरह से खोलने और पूरी तरह से बंद करने के लिए किया जाता है। कम तापमान वाले गेट वाल्व का खुलने और बंद होने वाला हिस्सा गेट प्लेट है। गेट प्लेट की गति की दिशा द्रव की दिशा के लंबवत होती है।
कास्ट स्टील गेट वाल्व का उपयोग बॉडी पाइपलाइनों में उत्पाद में उपयोग किए जाने वाले उपकरणों को विनियमित करने और रोकने के रूप में किया जाता है। कास्ट स्टील गेट वाल्व का उद्घाटन और समापन सदस्य गेट है, गेट की गति की दिशा द्रव की दिशा के लंबवत है, गेट वाल्व केवल पूरी तरह से खुला और पूरी तरह से बंद हो सकता है, इसका उपयोग विनियमन और थ्रॉटलिंग के लिए नहीं किया जा सकता है।
आकार: 2''~48''
कनेक्शन: निकला हुआ किनारा
सामग्री: डब्ल्यूसीबी/एसएस/कास्टिंग
अनुप्रयोग: तेल, पानी, गैस, अम्ल
निकला हुआ किनारा चाकू गेट वाल्व
आकार सीमा: NPS2~NPS24,DN50~DN600
नाममात्र दबाव: कक्षा 150 /पीएन10/पीएन16
लागू तापमान: 0~200ºC
आकार: DN40-DN600
डिज़ाइन मानक: GB/T 12232-2005 DIN3352, EN593, MSS SP-67
दबाव मानक: जीबी/टी 13927-1992, एपीआई598
आकार: 2"-48" डीएन50-डीएन1200
कनेक्शन मोड: निकला हुआ किनारा
दबाव रैंकिंग: पीएन6/10/16, एएनएसआई क्लास125/150
जाली स्टील हैंडव्हील गेट वाल्व
आकार: 1/2''~2'' (DN15~DN50)
बंदरगाह: पूर्ण बंदरगाह
कार्य दबाव: 150एलबी~1500एलबी
मैनुअल लग प्रकार चाकू गेट वाल्व
विशिष्टता: DN50 से DN1200
मानक निकला हुआ किनारा कनेक्शन: डीआईएन पीएन10, एएनएसआई बी16.5 सीएल#150
डिज़ाइन मानक: एमएसएस एसपी-81

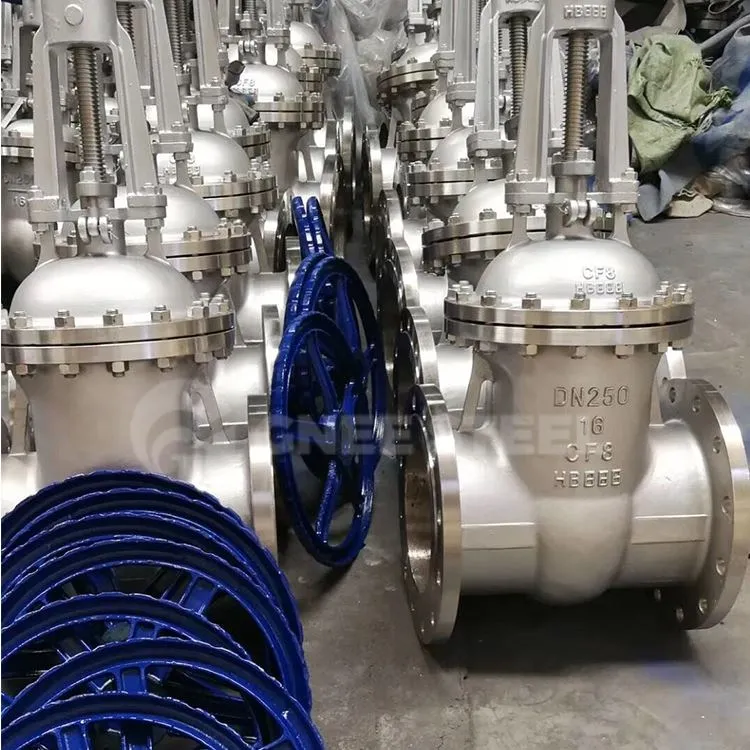

वेज गेट वाल्व क्या है?
वेज गेट वाल्व एक प्रकार का वाल्व है जो द्रव प्रवाह प्रणाली में सील करने की क्षमता रखता है। इसे टूट-फूट के प्रति अधिकतम प्रतिरोध प्रदान करने के उद्देश्य से विकसित किया गया है। इस वाल्व को सीवेज, पानी और अन्य कामकाजी माध्यमों जैसे अनुप्रयोगों की एक विस्तृत श्रृंखला में स्थापित किया जा सकता है। वाल्व का उपयोग कम तापमान और उच्च दबाव वाले वातावरण में भी किया जा सकता है।
इन वाल्वों के मुख्य भाग बोनट, वेज हाफ़, सीट और स्टेम हैं। पच्चर के आधे हिस्से स्प्रिंग्स के साथ एक साथ जुड़े हुए हैं। ये स्प्रिंग्स कम दबाव पर भार बढ़ाते हैं।
शटडाउन प्रक्रियाओं के दौरान प्रवाह का त्वरित उलटाव, जिसे "वॉटर हैमर" के रूप में जाना जाता है, धीमी गति से खुलने-बंद होने की गति के कारण गेट वाल्व में बिल्कुल सामान्य नहीं है।
डिस्क तंत्र की गति की प्रकृति के कारण कुछ गेट डिज़ाइनों के साथ आमने-सामने का आयाम वास्तव में छोटा हो सकता है। यह उपलब्ध स्थान द्वारा सीमित कुछ पाइपिंग डिज़ाइनों में काफी उपयोगी हो सकता है।
एक बार पूर्ण खुली स्थिति में, प्रवाह के लिए शरीर के आंतरिक चैनल का प्रतिरोध बहुत कम होता है क्योंकि यह एक सीधी रेखा रखता है, इसलिए उत्पन्न होने वाली अशांति अन्य प्रकार के वाल्व डिजाइनों की तुलना में मामूली होती है।
वाल्व को खोलने और बंद करने के लिए तंत्र की गति के कारण मामूली प्रयास की आवश्यकता होती है, जो सीधे प्रवाह के खिलाफ नहीं है, जैसा कि कुछ अन्य वाल्व डिजाइनों में होता है। उच्च दबाव पर, इसके मार्गदर्शक के खिलाफ डिस्क के घर्षण की भरपाई बाईपास से की जा सकती है .
वेज गेट वाल्व स्थापित करना आसान है, क्योंकि दोनों पक्ष सममित हैं, पूर्वनिर्धारित प्रवाह दिशा के बिना। यह तथ्य पाइपलाइन प्रणाली या रखरखाव प्रक्रियाओं की असेंबली के दौरान त्रुटि कारकों को कम करता है।
कम जटिल विनिर्माण का तात्पर्य उच्च विश्वसनीयता और कम रखरखाव से है।
व्यापक अनुप्रयोग सीमा, क्योंकि गेट वाल्व काफी बहुमुखी हैं, और इसका उपयोग तेल, भाप, पानी, उच्च घनत्व वाले तरल पदार्थ और दानेदार ठोस सहित अन्य मीडिया में किया जा सकता है।
गेट वाल्वों में प्रवाह दबाव के कारण बेहतरीन सीलिंग प्रदर्शन होता है, जो गेट और सीट के बीच एक मजबूत जुड़ाव बनाए रखने में मदद करता है।
वेज गेट वाल्व के प्रकार
सॉलिड वेज एक एकल-टुकड़ा ठोस निर्माण है। यह पाइप अंत भार या थर्मल उतार-चढ़ाव के कारण सीट संरेखण में परिवर्तन की भरपाई नहीं करता है। ऐसे में यह रिसाव के प्रति सबसे अधिक संवेदनशील है। एनपीएस 2 (डीएन 50) और छोटे को छोड़कर, सॉलिड-वेज डिस्क को आमतौर पर 250 डिग्री फ़ारेनहाइट (121 डिग्री सेल्सियस) से अधिक तापमान वाले अनुप्रयोगों में उपयोग के लिए अनुशंसित नहीं किया जाता है। सॉलिड-वेज गेट वाल्व सबसे किफायती माने जाते हैं। लगभग सभी छोटे, एनपीएस 2 (डीएन 50) और छोटे, गेट वाल्व सॉलिड-वेज गेट वाल्व हैं। सॉलिड-वेज गेट वाल्व आमतौर पर मध्यम से कम दबाव-तापमान अनुप्रयोगों में उपयोग किए जाते हैं। ठंडे या परिवेशी जल लाइनों में कच्चा लोहा या डक्टाइल आयरन सॉलिड-वेज गेट वाल्व का उपयोग करना आम बात है।
लचीली पच्चर भी एक ठोस पच्चर की तरह एक-टुकड़ा निर्माण है, लेकिन लचीलापन प्रदान करने के लिए बैठने की सतहों के पीछे के क्षेत्रों को खोखला कर दिया जाता है। यह निर्माण बीच में एक ठोस पच्चर की ताकत को बनाए रखते हुए बेहतर बैठने के लिए सीट संरेखण में बदलाव की भरपाई करता है। यह डिज़ाइन थर्मल बाइंडिंग की संभावना वाली स्थितियों में बेहतर रिसाव जकड़न और बेहतर प्रदर्शन प्रदान करता है।
स्प्लिट वेज में दो-टुकड़े का निर्माण होता है जो वाल्व बॉडी में पतला सीटों के बीच बैठता है। जैसे ही स्टेम को नीचे की ओर ले जाया जाता है, स्प्लिट वेज के दो टुकड़े वाल्व सीटों के खिलाफ सपाट हो जाते हैं, और जब स्टेम को ऊपर की ओर खींचा जाता है, तो वे वाल्व सीटों से दूर चले जाते हैं।
वेज गेट वाल्व के घटक
गति देनेवाला
एक्चुएटर वह घटक है जो वाल्व को संचालित करता है। यह आमतौर पर एक मैनुअल हैंडव्हील या इलेक्ट्रिक, हाइड्रोलिक या न्यूमेटिक एक्चुएटर होता है। मैनुअल एक्चुएटर के लिए, वाल्व ऑपरेटर द्रव प्रवाह को शुरू करने या रोकने के लिए हैंडव्हील पर रोटरी बल लगाता है।
तना
स्टेम एक थ्रेडेड घटक है जो एक्चुएटर को वेज डिस्क से जोड़ता है। स्टेम का उद्देश्य द्रव प्रवाह को खोलने या बंद करने के लिए एक्चुएटर से वाल्व डिस्क तक शक्ति संचारित करना है। जब तना ऊपर की ओर बढ़ता है, तो यह द्रव प्रवाह को खोलता है; जब यह नीचे की ओर बढ़ता है, तो यह द्रव प्रवाह को रोक देता है। वेज गेट वाल्व निर्माता वाल्व को संचालित करने के लिए आवश्यक उच्च शक्ति सुनिश्चित करने के लिए, विशेष रूप से उच्च दबाव अनुप्रयोगों के लिए, स्टेनलेस स्टील और कार्बन स्टील जैसी उच्च शक्ति वाली धातुओं से स्टेम का उत्पादन करते हैं।
डिस्क
डिस्क वह घटक है जो स्टेम से जुड़ा होता है। यह एक्चुएटर से स्टेम के माध्यम से द्रव प्रवाह को शुरू या रोक सकता है।
सीट
वेज गेट वाल्व निर्माता दो सीटों के साथ वाल्व डिजाइन करते हैं। सीट एक घटक है जो वाल्व डिस्क को वाल्व बॉडी से सील कर देता है। सीटें रिंग के रूप में बनाई जाती हैं या वाल्व बॉडी में एकीकृत की जाती हैं। वे या तो लचीले या धात्विक होते हैं। लचीली सीटें रबर या प्लास्टिक जैसी नरम सामग्री से बनाई जाती हैं और इसका उपयोग वहां किया जाता है जहां वाल्व 65 डिग्री सेल्सियस से नीचे कम तापमान के लिए होता है। धातु की सीटें उच्च तापमान का सामना कर सकती हैं, और इस प्रकार वे 65 डिग्री सेल्सियस से ऊपर के तापमान के लिए उपयुक्त हैं।
वाल्व बॉडी
वाल्व बॉडी वाल्व का बाहरी हिस्सा है जिसमें वाल्व डिस्क और सीटें होती हैं। वेज गेट वाल्व निर्माता शरीर को स्टेनलेस स्टील और कार्बन स्टील जैसी उच्च शक्ति वाली सामग्रियों से डिजाइन करते हैं ताकि यह सुनिश्चित किया जा सके कि शरीर उच्च दबाव और प्रभाव क्षति का सामना करने के लिए पर्याप्त मजबूत है। वाल्व इनलेट और एग्जिट पोर्ट वाल्व बॉडी पर बने होते हैं।
ढक्कन
वाल्व बोनट आमतौर पर वाल्व बॉडी के ऊपर लगाया जाता है। इसका उद्देश्य वाल्व बॉडी के उद्घाटन और आंतरिक भागों जैसे स्टेम और वाल्व पैकिंग को कवर करना है। वेल्डिंग, बोल्ट, धागे या प्रेशर सील का उपयोग बॉडी और बोनट को जोड़ता है। वेज गेट वाल्व निर्माता एकरूपता बढ़ाने के लिए और यह सुनिश्चित करने के लिए कि वाल्व उच्च द्रव दबाव का सामना कर सके, एक ही सामग्री से बोनट और बॉडी का उत्पादन करते हैं।
पैकिंग
पैकिंग एक स्ट्रिंग सीलेंट है जो वाल्व स्टेम और बोनट के बीच द्रव रिसाव को रोकता है। यह गेट वाल्व में दूषित पदार्थों और ठोस पदार्थों के प्रवेश को नियंत्रित करने में भी मदद करता है।
गेट वाल्व असेंबली स्थापित करते समय, यह सुनिश्चित करने के लिए कि घटक सुरक्षित और कार्यात्मक हैं, कुछ महत्वपूर्ण युक्तियों का पालन किया जाना चाहिए। इनमें से कुछ में शामिल हैं:
यह सुनिश्चित करने के लिए कि स्थापना से पहले कोई दोष न हो, गेट, सीट और वाल्व सामग्री जैसे घटकों का निरीक्षण करें।
सुनिश्चित करें कि वेल्डिंग का काम पूरा हो गया है और वेल्ड क्षेत्र में कोई अवशेष और अन्य मलबा नहीं है। इसके अलावा, उचित गास्केट का उपयोग करके जांच लें कि स्थापना से पहले फ्लैंज परिवेश के तापमान तक ठंडा हो गया है।
इसके अलावा, फ्लैंज और गेट वाल्व के बीच कोई वारपेज या गलत संरेखण नहीं होना चाहिए। यदि वाल्व बड़ा है, तो पाइप असेंबली पर भार को कम करने के लिए कुछ संरचनात्मक समर्थन की आवश्यकता हो सकती है।
सेवा के लिए वाल्व को अंदर या बाहर खिसकाने के लिए पर्याप्त जगह की अनुमति देने के लिए दो फ्लैंजों को समायोजित करें, फिर स्पेसिंग बोल्ट को सावधानीपूर्वक स्थापित करें। यह इस तरह से किया जाना चाहिए कि वाल्व को गिरने से रोकने के लिए वाल्व का निचला भाग बोल्ट पर टिका रहे।
बोल्टों को चरणों में कसें ताकि फ्लैंज, वाल्व और गैसकेट के बीच एक समान दबाव और एक उचित सील मौजूद रहे।
अंत में, वाल्व को कई बार चिकनाई और संचालित करें और असेंबली की स्थिरता की जांच करें।
वेज गेट वाल्व का रखरखाव कैसे करें
जांचें कि क्या वेज गेट वाल्व ठीक से बंद है, क्या सीलिंग सतह पर कोई विदेशी पदार्थ हैं, और क्या सीलिंग सतह पर आंतरिक रिसाव है। यदि अनुमति हो, तो वेज गेट वाल्व का निरीक्षण परिणाम स्विच करना है, अन्यथा सीलिंग सतह क्षतिग्रस्त हो जाती है और रखरखाव की आवश्यकता होती है।
यदि कोई खराबी है तो वेज गेट वाल्व का रखरखाव करना आवश्यक है। वेज गेट वाल्व में एक सुरक्षित डिस्चार्ज पोर्ट होता है जो घटकों की सफाई, क्षतिग्रस्त पैकिंग और गास्केट के प्रतिस्थापन, सीलिंग सतहों के संशोधन और डिस्चार्ज दबाव के पुन: समायोजन की अनुमति देता है। मान 1 से कम है। दबाव दोगुना करें। रखरखाव के बाद, वेज गेट वाल्व तब तक संचालन फिर से शुरू नहीं कर सकता जब तक कि यह हाइड्रोस्टैटिक परीक्षण पास नहीं कर लेता।
वेज गेट वाल्वों का नियमित रूप से निरीक्षण और रखरखाव किया जाना चाहिए, और जंग को सख्ती से रोका जाना चाहिए। उपकरण हमेशा अच्छी स्थिति में रहना चाहिए।
नाली को वेज गेट वाल्व से भरें और सत्यापित करें कि कवर ढीला है और फिर से दबाया गया है। वेज गेट वाल्व में सीलिंग रिंग होती हैं, लेकिन पैकिंग के बजाय दबाव का उपयोग करने की अनुशंसा नहीं की जाती है।
यदि मध्यवर्ती निकला हुआ किनारा लीक हो जाता है, तो जांचें कि क्या फिक्सिंग बोल्ट ढीले हैं। यदि नहीं, तो उन्हें फिर से समान रूप से कस लें; "यदि रिसाव, गैस्केट क्षति, उम्र बढ़ने, या यहां तक कि सीलिंग सतह भी क्षतिग्रस्त हो सकती है, तो वेज गेट वाल्व की मरम्मत की जानी चाहिए और उन्हें गैस्केट से बदल दिया जाना चाहिए, या सीलिंग सतह की मरम्मत की जानी चाहिए"।
वेज गेट वाल्व कैसे चुनें?
किसी विशिष्ट अनुप्रयोग के लिए गेट वाल्व चुनते समय, इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए कई कारकों पर विचार करना आवश्यक है। विचार करने योग्य कुछ प्रमुख कारकों में शामिल हैं:
परिचालन की स्थिति
एक गेट वाल्व का चयन करने के लिए तापमान, दबाव और प्रवाह दर सहित परिचालन स्थितियों का मूल्यांकन करें, जो आपके एप्लिकेशन की विशिष्ट मांगों को संभाल सकता है।
वाल्व का आकार
उचित वाल्व आकार निर्धारित करने के लिए पाइप आकार और प्रवाह आवश्यकताओं पर विचार करें। सही आकार का चयन कुशल प्रवाह नियंत्रण सुनिश्चित करता है और अत्यधिक दबाव हानि को रोकता है।
निर्माण की सामग्री
संभाले जा रहे तरल पदार्थ की अनुकूलता के आधार पर वाल्व बॉडी, गेट और सीटों के लिए उपयुक्त सामग्री का चयन करें। संक्षारण प्रतिरोध और तापमान सहनशीलता जैसे कारकों पर विचार करें।
वाल्व डिजाइन
जगह की कमी और संचालन में आसानी के आधार पर उभरते हुए तने और गैर-उगते तने के डिज़ाइन के बीच चयन करें। इसके अतिरिक्त, इस बात पर भी विचार करें कि आपके आवेदन के लिए सॉलिड वेज या फ्लेक्सिबल वेज डिज़ाइन अधिक उपयुक्त है या नहीं।
संबंध समाप्त करें
पाइपिंग सिस्टम और इंस्टॉलेशन आवश्यकताओं के आधार पर आवश्यक अंतिम कनेक्शन के प्रकार का मूल्यांकन करें, जैसे फ़्लैंग्ड, थ्रेडेड या वेल्डेड सिरे।
उद्योग मानक और प्रमाणपत्र
सुनिश्चित करें कि चयनित गेट वाल्व इसकी गुणवत्ता, विश्वसनीयता और सुरक्षा की गारंटी के लिए उद्योग मानकों और प्रमाणपत्रों का अनुपालन करता है।
