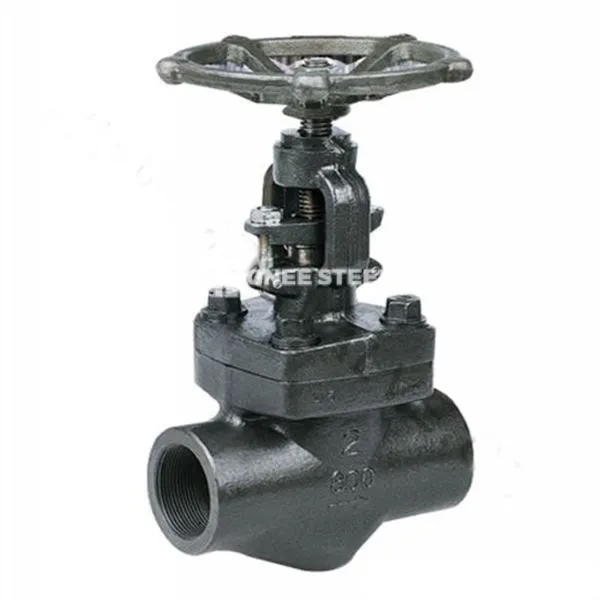

एपीआई 602 दबाव सील ग्लोब वाल्व

एपीआई 602 प्रेशर सील ग्लोब वाल्व एक प्रकार का छोटा व्यास है, उच्च दबाव वाले स्टील ग्लोब वाल्व अमेरिकी पेट्रोलियम इंस्टीट्यूट (एपीआई) मानक 602 के अनुसार, उच्च तापमान और उच्च दबाव वाली कार्य स्थितियों के लिए डिज़ाइन किया गया है . इसकी मुख्य विशेषता वाल्व (दबाव आत्म-तंग) {4} के सीलिंग प्रदर्शन को बढ़ाने के लिए सिस्टम मीडिया दबाव का उपयोग है।

संरचनात्मक विशेषताएं

वाल्व बॉडी और बोनट कनेक्शन (प्रेशर सेल्फ-सीलिंग स्ट्रक्चर):

बोनट और वाल्व बॉडी प्रेशर सेल्फ-सीलिंग डिज़ाइन का उपयोग करते हुए, लचीले ग्रेफाइट गैसकेट या मेटल गैसकेट पर आंतरिक मीडिया दबाव, अधिक से अधिक दबाव सील .

एनकैप्सुलेटेड गैसकेट संरचना रखरखाव को सरल बनाती है, पारंपरिक निकला हुआ किनारा बोल्ट बन्धन की आवश्यकता के बिना .

सील डिजाइन:

सीट और फ्लैप: सीट की अंगूठी थ्रेड्स के साथ वाल्व बॉडी के लिए तय की जाती है, और फ्लैप सीलिंग सतह को हार्ड मिश्र धातु (e . g . स्टेलाइट मिश्र धातु) या सेरामिक्स के साथ सामने रखा जाता है, जो कि संकट और क्षरण . के लिए प्रतिरोधी है।

स्टेम सील: वैकल्पिक पैकिंग सील (लचीली ग्रेफाइट/पीटीएफई) या धौंकनी सील (विषाक्त/ज्वलनशील मीडिया के लिए शून्य रिसाव) .

कनेक्शन विधि:

सॉकेट वेल्ड (एसडब्ल्यू) या बट वेल्ड (बीडब्ल्यू) पोर्ट उच्च दबाव वाले छोटे-व्यास पाइपलाइनों के लिए मानक के रूप में प्रदान किए जाते हैं (आमतौर पर डीएन से कम या 50 मिमी/एनपी से कम या उससे कम या 2 के बराबर ") .

ड्राइविंग विधि:

मैनुअल (हैंडव्हील), वायवीय या इलेक्ट्रिक एक्ट्यूएटर्स विभिन्न परिचालन आवश्यकताओं को पूरा करने के लिए .

1. डिजाइन और निर्माण
API 602, BS5352, ASME B16.34
2. कनेक्शन अंत
सॉकेट वेल्ड एंड (SW): ASME B16.11
थ्रेडेड एंड (NPT): ASME B 1.20.1
बट-वेल्ड एंड (BW): ASME B16.25
निकला हुआ किनारा अंत (RF/RTJ): ASME B16.5
3. परीक्षण और निरीक्षण
एपीआई 602, एपीआई 598
4. डिजाइन विवरण
बोल्ट बोनट (बीबी),
वेल्डेड बोनट (डब्ल्यूबी),
बाहर स्क्रू और योक (ओएस और वाई)
5. मुख्य सामग्री:
A105, LF2, F5, F11, F22,
304(L),316(L),F347,F321,
F51, मिश्र धातु 20, मोनेल



एपीआई 602 दबाव सील ग्लोब वाल्व



लाभ

उच्च दबाव सीलिंग विश्वसनीयता:

दबाव आत्म-तंग सीलिंग संरचना यह सुनिश्चित करती है कि मध्यम दबाव जितना अधिक होगा, सील को तंग करना, रिसाव के जोखिम को कम करना .

उच्च तापमान और उच्च दबाव प्रतिरोध:

जाली स्टील वाल्व बॉडी और कठोर सीलिंग सतह को चरम स्थितियों के अनुकूल बनाने के लिए (जैसे भाप, उच्च तापमान तेल) .

सुविधाजनक रखरखाव:

रिमूवेबल सीट रिंग डिज़ाइन सील के प्रतिस्थापन को सुविधाजनक बनाने के लिए, रखरखाव की लागत कम करें .

लंबा जीवन:

वाल्व फ्लैप का ऊर्ध्वाधर आंदोलन सीलिंग सतह के पहनने और आंसू को कम करता है, सेवा जीवन को लंबा करता है .

लागू उद्योग

पेट्रोकेमिकल:

तेल रिफाइनरियों और क्रैकिंग यूनिट्स में उच्च दबाव भाप, तेल और गैस पाइपलाइनों .

पावर एनर्जी:

थर्मल पावर प्लांट बॉयलर फ़ीड वॉटर, स्टीम सिस्टम; परमाणु ऊर्जा उच्च तापमान और उच्च दबाव मीडिया नियंत्रण .

रासायनिक और उर्वरक:

अमोनिया और यूरिया उत्पादन में उच्च दबाव प्रतिक्रिया पाइपलाइन और संक्षारक मध्यम कट-ऑफ .

तेल और गैस संचरण:

प्लेटफ़ॉर्म वेलहेड कंट्रोल, हाई-प्रेशर इकट्ठा करने वाले पाइपलाइन की नोड्स नोड्स ऑफ़ छोटे व्यास .
