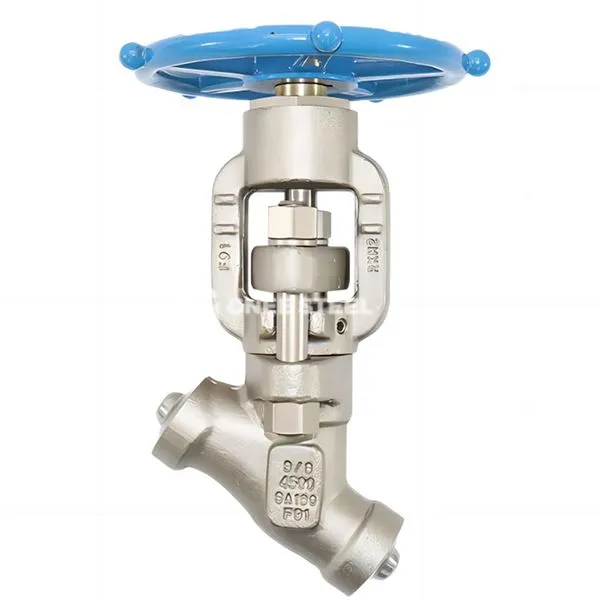

उच्च दबाव y प्रकार ग्लोब वाल्व

हाई-प्रेशर वाई-टाइप ग्लोब वाल्व एक विशेष स्टॉप वाल्व है जो उच्च दबाव वाली कार्य स्थितियों के लिए डिज़ाइन किया गया है . इसका वाल्व बॉडी y- आकार का है और मध्यम को कट या रेखीय उदय और वाल्व डिस्क के पतन द्वारा विनियमित किया जाता है .}} .} {

विशेषताएँ
‌Low प्रवाह प्रतिरोध डिजाइन‌

वाई-आकार का प्रवाह चैनल एक सीधी रेखा के करीब है, जो महत्वपूर्ण ऊर्जा-बचत प्रभाव के साथ प्रवाह प्रतिरोध को 60%से अधिक कम करता है;
वाल्व डिस्क का द्वितीयक थ्रॉटलिंग सतह डिजाइन उच्च दबाव वाले माध्यम . द्वारा सीलिंग सतह के कटाव क्षति को कम करता है
चरम काम करने की स्थिति के लिए ‌adaptation ‌

दबाव प्रतिरोध कक्षा 2500lb (42MPa) ‌ तक पहुंचता है, और तापमान सहिष्णुता -196 डिग्री से 540 डिग्री ‌ तक होती है;
Chrome-molybdenum स्टील वाल्व बॉडी (F91/F92) 540 डिग्री . पर सुपरक्रिटिकल स्टीम के कटाव का विरोध करता है
‌High विश्वसनीयता सील ‌

इंटीग्रल वाल्व सीट + मेटल हार्ड सील, 100 से अधिक की सेवा जीवन के साथ, 000 उद्घाटन और क्लोजिंग;
‌Presure स्व-कसने की संरचना: मध्यम दबाव जितना अधिक होगा, सील . को तंग करना
‌Flexible संरचनात्मक कॉन्फ़िगरेशन ‌

वाल्व कवर को थ्रेडेड, वेल्डेड या वियोज्य के रूप में डिज़ाइन किया जा सकता है;

स्वचालित नियंत्रण प्राप्त करने के लिए इलेक्ट्रिक/वायवीय ड्राइव का समर्थन करें .

‌Design Standard‌: ASME B16.34 (प्रेशर-टेम्परेचर रेटिंग) का पालन करें
‌Structural लंबाई: ASME B16.10 कॉम्पैक्ट विनिर्देश से मिलें, राष्ट्रीय मानक की तुलना में लगभग 20% कम
‌Pressure Level‌: कवर क्लास 150 ~ 2500lb (42MPA तक)
‌Welding अंत विनिर्देशन: सॉकेट वेल्डिंग (ASME B16.11) या बट वेल्डिंग (ASME B16.25)
‌Valve बॉडी मटेरियल ‌:
कार्बन स्टील (A105)
स्टेनलेस स्टील (F304/F316)
क्रोमियम-मोलिब्डेनम स्टील (F91/F92)
‌ Sealing Surfact‌: Stellite कार्बाइड क्लैडिंग (Stellite 6/21, HRC55 के बराबर या उससे अधिक कठोरता)
‌Inspection Standard‌: API 598 लीकेज टेस्ट (लेवल VI शून्य रिसाव)



उच्च दबाव y प्रकार ग्लोब वाल्व



अनुप्रयोग

• पेट्रोकेमिकल्स

हाइड्रोजनीकरण रिएक्टर इनलेट और आउटलेट पाइपलाइन (कक्षा 1500lb+);
एथिलीन हाई-प्रेशर डिवाइस (सल्फर-प्रतिरोधी सामग्री NACE MR0175 प्रमाणित) .

• ‌Electric ernely‌

थर्मल पावर प्लांट मुख्य स्टीम पाइपलाइन (540 डिग्री /25MPA);
बॉयलर फ़ीड पानी प्रणाली (रिसाव को रोकने के लिए धौंकनी सील) .

• ‌Deep कोल्ड और स्पेशल मीडिया‌

LNG स्टोरेज एंड ट्रांसपोर्टेशन सिस्टम (-196 डिग्री डीप कोल्ड स्टेनलेस स्टील वाल्व बॉडी);
उच्च शुद्धता एसिड परिवहन (संक्षारण प्रतिरोध के लिए PTFE लाइन वाल्व सीट) .

• ‌Nuclear ऊर्जा और धातु विज्ञान

परमाणु द्वीप सहायक शीतलन प्रणाली (ऑल-मेटल फायरप्रूफ स्ट्रक्चर);
ब्लास्ट फर्नेस गैस पाइपलाइन (कण कटाव का विरोध करने के लिए पहनने-प्रतिरोधी मिश्र धातु के साथ पंक्तिबद्ध) .
