जैकेटेड स्टॉप वाल्व एक मजबूर सीलिंग वाल्व है, इसलिए जब वाल्व बंद होता है, तो सीलिंग सतह को लीक न करने के लिए वाल्व डिस्क पर दबाव लागू किया जाना चाहिए। जब माध्यम वाल्व डिस्क के नीचे से वाल्व में प्रवेश करता है, तो ऑपरेटिंग बल को जिस प्रतिरोध पर काबू पाने की आवश्यकता होती है वह वाल्व स्टेम और पैकिंग के बीच घर्षण और माध्यम के दबाव से उत्पन्न जोर होता है। वाल्व को बंद करने का बल वाल्व खोलने के बल से अधिक होता है, इसलिए वाल्व स्टेम का व्यास बड़ा होना चाहिए, अन्यथा वाल्व स्टेम झुक जाएगा।
पोर्ट आकार:डीएन15 x डीएन 40-डीएन150 x डीएन250
मध्यम:ग्राहक की जरूरत के अनुसार
तापमान :-40-450 डिग्री
| शरीर की सामग्री | WCB CF8 CF3 CF8M CF3M या अन्य |
| अंत | निकला हुआ सिरा, पेंचदार सिरा |
| ड्राइविंग मोड | मैनुअल, इलेक्ट्रिक, हाइड्रोलिक |
| दबाव | पीएन16 ~ 100,150एलबी ~ 600एलबी |
| स्वचालन ग्रेड | नियमावली |
| रिश्ते का प्रकार | निकला हुआ किनारा, वेल्डिंग, धागा |
| आकार | 1/2 से 24 इंच |
ग्लोब वाल्व आकार तालिका
|
आकार |
डीएन |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
मिमी |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
490 |
550 |
|
H |
मिमी |
250 |
292 |
340 |
348 |
360 |
410 |
440 |
548 |
560 |
625 |
720 |
|
W |
मिमी |
120 |
140 |
160 |
160 |
160 |
240 |
240 |
280 |
320 |
360 |
360 |
|
G |
इंच |
3/8" |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
जैकेट वाले ग्लोब वाल्वों को तीन श्रेणियों में विभाजित किया गया है: स्ट्रेट-थ्रू, राइट-एंगल और डीसी झुका हुआ स्टॉप वाल्व।

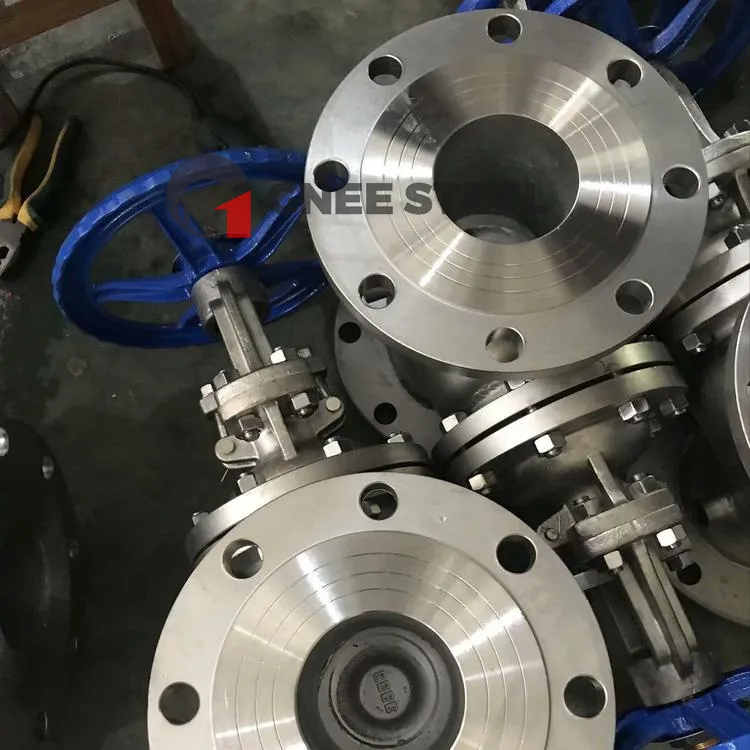

जैकेटयुक्त स्टील ग्लोब वाल्व
