उत्पाद विवरण

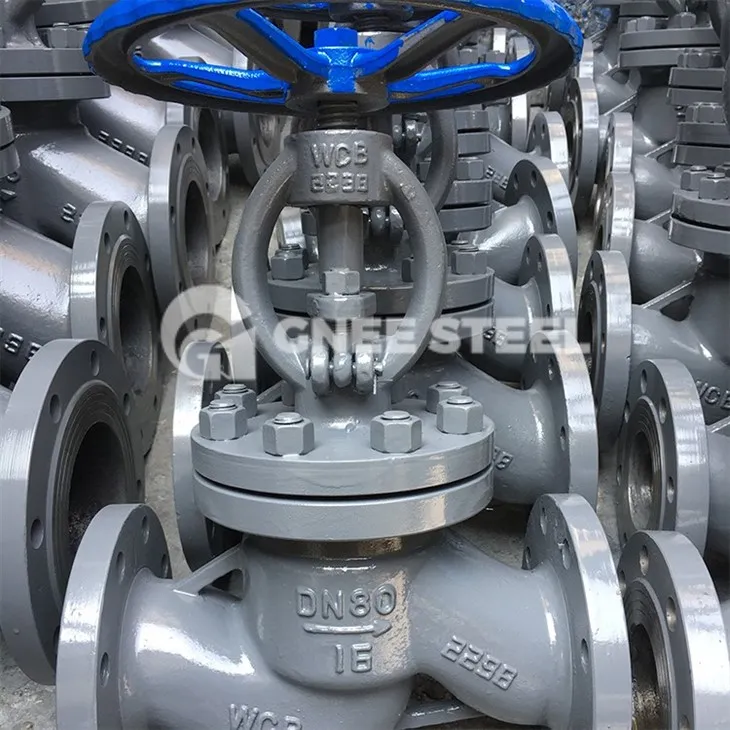

ग्लोब वाल्व एक वाल्व को संदर्भित करता है जिसमें समापन सदस्य (वाल्व डिस्क) वाल्व सीट की केंद्र रेखा के साथ चलता है।

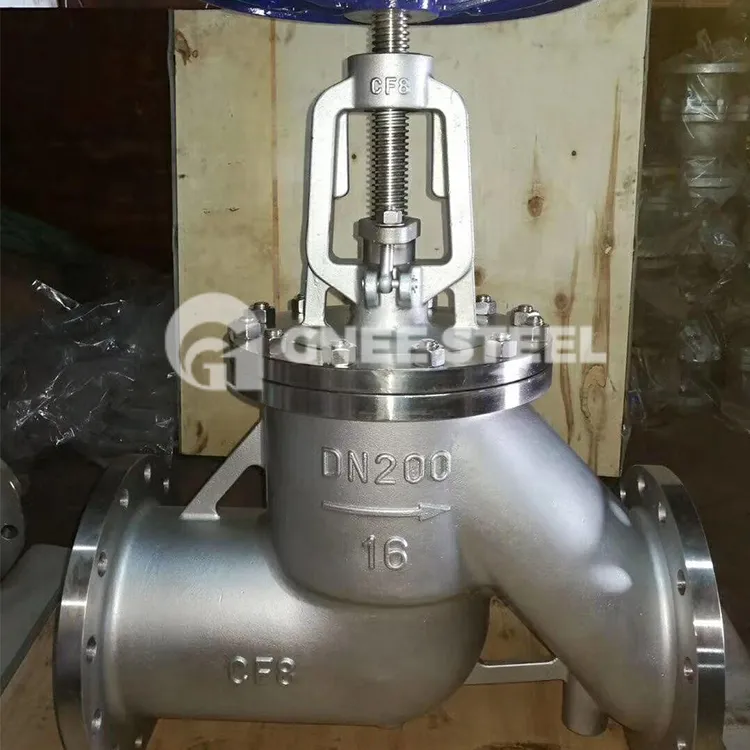

स्टेनलेस स्टील स्टॉप वाल्व एक प्रकार का स्टॉप वाल्व है। वाल्व बॉडी की सामग्री पर इसकी अपेक्षाकृत उच्च आवश्यकताएं हैं। आम तौर पर, 301.304.316 जैसे कई सामग्री विकल्प होते हैं। इसका व्यापक रूप से रासायनिक उद्योग, जहाज निर्माण, चिकित्सा, खाद्य मशीनरी और अन्य उद्योगों में उपयोग किया जाता है। स्टेनलेस स्टील स्टॉप वाल्व को मैनुअल स्टेनलेस स्टील स्टॉप वाल्व, वायवीय स्टेनलेस स्टील स्टॉप वाल्व और इलेक्ट्रिक स्टेनलेस स्टील स्टॉप वाल्व में विभाजित किया गया है।
स्टेनलेस स्टील ग्लोब वाल्व मुख्य तिथि
|
दबाव रेटिंग |
एएनएसआई #150 से 2500 |
|
मानकों का अनुपालन |
एपीआई 602, एएसएमई बी16.34, डीआईएन3202 या समकक्ष |
|
सामग्री |
A182 F304, A182 F316, A182 F304L, A182 F316L, A182 F51 |
|
कनेक्शन समाप्त होता है |
अंतर्राष्ट्रीय मानकों के अनुसार स्क्रूड, वेल्डेड सिरे और फ्लैंग्ड (एफएफ, आरएफ, आरटीजे)। |
स्टेनलेस स्टील स्टॉप वाल्व की मुख्य घटक सामग्री
|
नाम का हिस्सा |
ZGICr18Ni9Tit श्रृंखला |
ZG00Cr18Ni10 श्रृंखला |
ZG1Cr18Ni12M02Ti श्रृंखला |
ZG00Cr17Ni14M02 श्रृंखला |
डब्ल्यूसीबी श्रृंखला |
|
वाल्व बॉडी/बोनट |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
डब्ल्यूसीबी |
|
दरवाज़ा |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1सीआर13 |
|
तना |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1सीआर13 |
|
भरनेवाला |
पीटीएफई ब्रेडेड |
पीटीएफई ब्रेडेड |
पीटीएफई ब्रेडेड |
पीटीएफई ब्रेडेड |
ग्रेफाइट |
|
पाल बांधने की रस्सी |
304+पीटीएफई |
304एल+पीटीएफई |
316+पीटीएफई |
316एल+पीटीएफई |
ग्रेफ़ाइट+304 |
|
ग्रंथि |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 श्रृंखला |
डब्ल्यूसीबी |
|
पैकिंग दबाव रिंग |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1सीआर13 |
|
पेंच |
1सीआर17एनआई2 |
1Cr17Ni2 |
1सीआर17एनआई2 |
1सीआर17एनआई2 |
35CrMoA |
|
कड़े छिलके वाला फल |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
ग्लोब वाल्व की विशेषताएं
(1) संरचना गेट वाल्व की तुलना में सरल है, और इसका निर्माण और रखरखाव अधिक सुविधाजनक है।
(2) सीलिंग सतह को पहनना और खरोंचना आसान नहीं है, और इसमें सीलिंग का प्रदर्शन अच्छा है। खोलते और बंद करते समय वाल्व डिस्क और वाल्व बॉडी सीलिंग सतह के बीच कोई सापेक्ष स्लाइडिंग नहीं होती है, इसलिए घिसाव और खरोंच गंभीर नहीं होते हैं, सीलिंग प्रदर्शन अच्छा होता है, और सेवा जीवन लंबा होता है।
(3) खोलते और बंद करते समय, वाल्व डिस्क स्ट्रोक छोटा होता है, इसलिए स्टॉप वाल्व की ऊंचाई गेट वाल्व की तुलना में छोटी होती है, लेकिन संरचनात्मक लंबाई गेट वाल्व की तुलना में लंबी होती है।
(4) उद्घाटन और समापन टोक़ बड़ा है, उद्घाटन और समापन श्रमसाध्य है, और उद्घाटन और समापन का समय लंबा है।
(5) द्रव प्रतिरोध बड़ा है। क्योंकि वाल्व बॉडी में मध्यम चैनल घुमावदार है, द्रव प्रतिरोध बड़ा है और बिजली की खपत बड़ी है।
(6) मध्यम प्रवाह दिशा: जब नाममात्र दबाव पीएन 16 एमपीए से कम या उसके बराबर होता है, तो डाउनस्ट्रीम प्रवाह आमतौर पर उपयोग किया जाता है, और माध्यम वाल्व डिस्क के नीचे से ऊपर की ओर बहता है; जब नाममात्र दबाव पीएन 20 एमपीए से अधिक या उसके बराबर होता है, तो आमतौर पर प्रतिधारा प्रवाह का उपयोग किया जाता है, और माध्यम वाल्व डिस्क के शीर्ष से नीचे की ओर बहता है। सीलिंग प्रदर्शन को बढ़ाने के लिए. उपयोग में होने पर, स्टॉप वाल्व माध्यम केवल एक दिशा में प्रवाहित हो सकता है और प्रवाह की दिशा नहीं बदल सकता है।
(7) पूरी तरह से खुला होने पर वाल्व डिस्क अक्सर घिस जाती है।
