इनके कारण दुनिया भर में पाइपलाइनों में बटरफ्लाई वाल्वों का व्यापक रूप से उपयोग किया जाता हैकॉम्पैक्ट डिज़ाइन, हल्का निर्माण, और लागत{{0}प्रभावशीलता. हालांकि वे चालू/बंद सेवा में उत्कृष्ट हैं, कई अंतरराष्ट्रीय खरीद प्रबंधक आश्चर्य करते हैं कि क्या तितली वाल्व उपयुक्त हैंथ्रॉटलिंग अनुप्रयोग, जहां सटीक प्रवाह नियंत्रण की आवश्यकता होती है।
यह मार्गदर्शिका बताती हैतकनीकी सीमाएँ, प्रदर्शन डेटा और खरीद संबंधी विचार, खरीदारों को औद्योगिक, जल, पेट्रोकेमिकल और बिजली अनुप्रयोगों के लिए सूचित निर्णय लेने में मदद करना।
तितली वाल्व क्या है?
तितली वाल्व में एक होता हैघूमने वाली डिस्कए से जुड़े पाइप केंद्र परतनाजो मैनुअल, वायवीय या इलेक्ट्रिक एक्चुएटर के माध्यम से संचालित होता है। वाल्व खुलता और बंद होता हैचौथाई-मोड़ (90 डिग्री)घूर्णन.
मुख्य लाभ:
गेट या ग्लोब वाल्व की तुलना में लागत प्रभावी और हल्का
प्रवाह अलगाव के लिए तेज़ संचालन
बड़े{{1}व्यास वाली पाइपलाइनों के लिए जगह बचाने वाला डिज़ाइन
विभिन्न सामग्रियों में उपलब्ध: कार्बन स्टील, स्टेनलेस स्टील, डक्टाइल आयरन
बटरफ्लाई वाल्व के साथ थ्रॉटलिंग: फायदे और नुकसान
पेशेवरों
मध्यम प्रवाह विनियमन
मानक तितली वाल्व निम्न {{0} से - मध्यम दबाव प्रणालियों के लिए आंशिक प्रवाह को कुशलतापूर्वक प्रबंधित कर सकते हैं।
तेज़ एक्चुएशन और कॉम्पैक्ट इंस्टॉलेशन
क्वार्टर-टर्न ऑपरेशन तेजी से समायोजन की अनुमति देता है।
सामग्री की बहुमुखी प्रतिभा
इलास्टोमेर {{0}लाइन वाले या धातु {{1} वाले वाल्व थ्रॉटलिंग के दौरान संक्षारक तरल पदार्थ को संभाल सकते हैं।
दोष
गैर-रैखिक प्रवाह विशेषता
प्रवाह डिस्क घूर्णन के समानुपाती नहीं है। पूरी तरह से बंद स्थिति के पास छोटे बदलावों में अप्रत्याशित प्रवाह दर होती है।
कम खुले स्थान पर गुहिकायन का जोखिम
अधिकतर बंद डिस्क पर उच्च अंतर दबाव गुहिकायन और कंपन का कारण बन सकता है।
महत्वपूर्ण प्रवाह नियंत्रण के लिए सीमित परिशुद्धता
सटीक थ्रॉटलिंग के लिए, ग्लोब या नियंत्रण वाल्व बेहतर दोहराव प्रदान करते हैं।
थ्रॉटलिंग अनुप्रयोगों के लिए तकनीकी डेटा
| पैरामीटर | विशिष्ट मूल्य |
|---|---|
| अधिकतम विभेदक दबाव (ΔP) | मानक वाल्वों के लिए 10-25 बार; 40 बार तक उच्च प्रदर्शन वाले वाल्व |
| प्रवाह गुणांक (सीवी) | वाल्व आकार और डिज़ाइन के आधार पर 30-2000 |
| अधिकतम ऑपरेटिंग तापमान | इलास्टोमेर के लिए 120 डिग्री-200 डिग्री -लाइनेड; धातु के लिए 250 डिग्री -400 डिग्री {{5}बैठना |
| थ्रॉटलिंग के लिए वाल्व ओपनिंग रेंज | रैखिक प्रतिक्रिया के लिए 20-80% अनुशंसित |
| प्रवर्तन | मैनुअल, इलेक्ट्रिक, वायवीय |
| सामग्री | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, तन्य लौह |
उच्च-प्रदर्शनदोगुना याट्रिपल-ऑफ़सेट बटरफ्लाई वाल्वsउच्च ΔP और ~400 डिग्री तक अधिक सटीक थ्रॉटलिंग की अनुमति दें।
खरीद संबंधी विचार
थ्रॉटलिंग के लिए तितली वाल्वों की सोर्सिंग करते समय:
दबाव रेटिंग और तापमान सीमा: एएनएसआई, डीआईएन या जेआईएस मानकों का अनुपालन सुनिश्चित करें।
प्रवाह गुणांक (सीवी) और नियंत्रण विशेषताएँ: सत्यापित करें कि क्या वाल्व का आकार आवश्यक प्रवाह मॉड्यूलेशन प्रदान करता है।
सील सामग्री और दीर्घायु: इलास्टोमेर बनाम पीटीएफई बनाम मेटल सीट थ्रॉटलिंग जीवन को प्रभावित करती है।
एक्चुएशन प्रकार: इलेक्ट्रिक या वायवीय एक्चुएटर परिशुद्धता और सुरक्षा में सुधार कर सकते हैं।
प्रमाणपत्र: महत्वपूर्ण अनुप्रयोगों के लिए ISO 9001, API 609, PED, CE, NACE MR0175।
थ्रॉटलिंग के लिए सर्वोत्तम अभ्यास
उपयोगसनकी या ट्रिपल -ऑफ़सेट तितली वाल्वबेहतर नियंत्रण और सीट की लंबी उम्र के लिए।
टालनाउद्घाटन<20% under high ΔPगुहिकायन और क्षरण को रोकने के लिए.
के साथ संयुक्तप्रवाह मीटर और नियंत्रण लूपदोहराने योग्य थ्रॉटलिंग प्रदर्शन के लिए।
अभिनय करनाआवधिक निरीक्षणदीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए डिस्क, सीट और एक्चुएटर की।

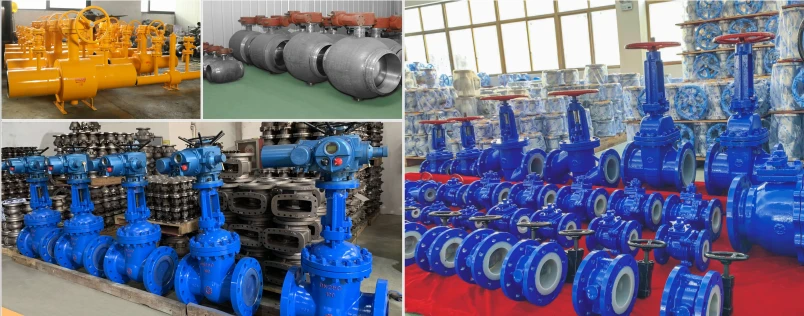

तितली वाल्व कारखाना
अक्सर पूछे जाने वाले प्रश्न:
Q1: क्या प्रवाह विनियमन के लिए एक मानक तितली वाल्व का उपयोग किया जा सकता है?
उत्तर: हां, लेकिन केवल कम {{0} से {{1} मध्यम दबाव में मध्यम थ्रॉटलिंग के लिए।
Q2: क्या तितली वाल्व उच्च तापमान पर काम कर सकते हैं?
ए: ~200 डिग्री तक इलास्टोमेर - पंक्तिबद्ध वाल्व; 400 डिग्री तक धातु के वाल्व लगे हुए हैं।
Q3: थ्रॉटलिंग के लिए कौन से तितली वाल्व प्रकार सर्वोत्तम हैं?
उत्तर: सटीक प्रवाह नियंत्रण और लंबे समय तक सेवा जीवन के लिए डबल {{0}ऑफ़सेट या ट्रिपल{1}}ऑफ़सेट वाल्व।
Q4: वाल्वों की सोर्सिंग करते समय किन मानकों को सत्यापित किया जाना चाहिए?
ए: आईएसओ 9001, एपीआई 609, पीईडी, सीई, एनएसीई एमआर0175, और लागू एएनएसआई, डीआईएन, या जेआईएस रेटिंग।
