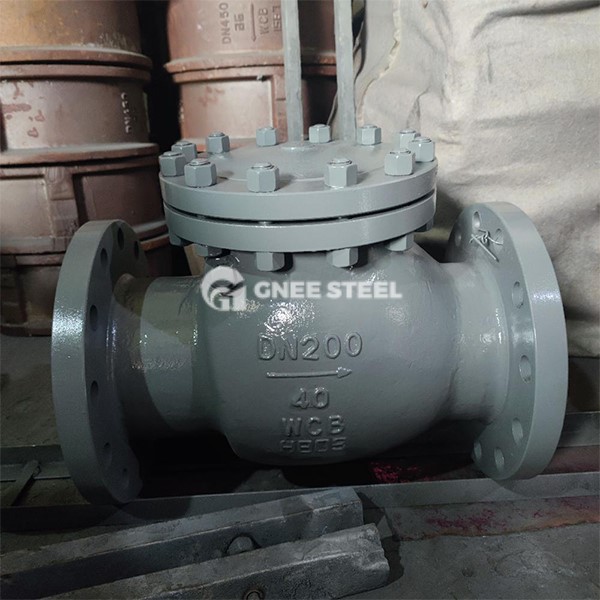

कास्ट स्टील फ़्लैंग्ड स्विंग चेक वाल्व

‌कास्ट स्टील फ्लैंग्ड स्विंग चेक वाल्व की संरचना और कार्य सिद्धांत‌

‌संरचना‌
वाल्व का डिज़ाइन अपेक्षाकृत सरल होता है, जिसमें मुख्य रूप से एक बॉडी, बोनट, डिस्क और स्प्रिंग शामिल होते हैं। इसका संचालन वाल्व छिद्र के माध्यम से मुक्त मार्ग के लिए डिस्क को खोलने के लिए द्रव दबाव पर निर्भर करता है। रिवर्स फ्लो के दौरान, बैकफ्लो को रोकने के लिए डिस्क बंद हो जाती है।

‌काम के सिद्धांत‌

‌आगे का प्रवाह‌: मध्यम दबाव डिस्क को काज के चारों ओर घूमने के लिए प्रेरित करता है, जिससे वाल्व खुल जाता है और मध्यम मार्ग सुचारू हो जाता है।

‌उलटा प्रवाह या ठहराव‌: जब दबाव गिरता है या उलट जाता है, तो डिस्क गुरुत्वाकर्षण (या स्प्रिंग बल) के तहत तेजी से सीट पर वापस आ जाती है, जिससे मध्यम बैकफ़्लो अवरुद्ध हो जाता है।

‌मुख्य बिंदु‌: डिस्क आमतौर पर ‌ के कोण पर खुलती है45 डिग्री-90 डिग्री‌, न्यूनतम प्रतिरोध के साथ अबाधित प्रवाह सुनिश्चित करना।

‌विशेषताएँ‌

‌लचीली स्थापना‌

क्षैतिज या लंबवत रूप से स्थापित किया जा सकता है (डिस्क रोटेशन प्रवाह दिशा के साथ संरेखित होना चाहिए), विभिन्न पाइपलाइन लेआउट के अनुकूल।

‌कम प्रवाह प्रतिरोध‌

डिस्क का घूमने वाला उद्घाटन एक सीधा प्रवाह पथ बनाता है, जिसमें लिफ्ट चेक वाल्व की तुलना में दबाव का नुकसान कम होता है।

‌उत्कृष्ट सीलिंग‌

डिस्क और सीट के बीच समान संपर्क दबाव मध्यम {{0}निम्न {{1}दबाव प्रणालियों (‌) के लिए विश्वसनीय सीलिंग सुनिश्चित करता हैपीएन 16 एमपीए से कम या उसके बराबर‌).

‌उच्च प्रभाव प्रतिरोध‌

घूमने वाली डिस्क तंत्र सीधे प्रभाव से बचता है, जो इसे कणों या उच्च प्रवाह वेग वाले मीडिया के लिए उपयुक्त बनाता है।

‌आसान रखरखाव‌

फ़्लैंग्ड कनेक्शन त्वरित डिस्सेप्लर की अनुमति देता है, जिससे डिस्क या सीलिंग घटकों के ऑनलाइन प्रतिस्थापन को सक्षम किया जाता है।

विनिर्देश

चेक वाल्व, बीएस1868
स्टील वाल्व, एएसएमई बी16.34
आमने-सामने ASME B16.10
एंड फ्लैंज ASME B16.5/ASME B16.47
बट वेल्डिंग ASME B16.25 को समाप्त करती है
निरीक्षण और परीक्षण एपीआई 598

सामग्री: CN7M
आकार सीमा: 2″~36″
दबाव रेटिंग: एएसएमई सीएल, 150, 300, 600, 900, 1500, 2500
तापमान रेंज: -29 डिग्री ~595 डिग्री
