पूर्ण-बोर वाल्वइसमें एक आंतरिक चैनल व्यास होता है जो अनिवार्य रूप से पाइप के आंतरिक व्यास के समान होता है, जिसके परिणामस्वरूप न्यूनतम प्रवाह प्रतिरोध होता है और यह उन्हें उच्च -प्रवाह-दर परिवहन और पाइपलाइन सफाई कार्यों के लिए उपयुक्त बनाता है। दूसरी ओर, कम -बोर वाल्वों का चैनल व्यास पाइप के आंतरिक व्यास से छोटा होता है, जिसके परिणामस्वरूप आकार छोटा होता है और लागत कम होती है, जो उन्हें कम प्रवाह आवश्यकताओं के साथ नियमित अनुप्रयोगों के लिए उपयुक्त बनाता है।
पूर्ण-बोर वाल्व(जैसे पूर्ण-बोर बॉल वाल्व) एक स्थिर{{1}चौड़ाई वाले प्रवाह चैनल डिजाइन का उपयोग करते हैं, जहां आंतरिक छेद का व्यास लगभग जुड़े हुए पाइप के नाममात्र व्यास के बराबर होता है (आमतौर पर बंदरगाह के आंतरिक व्यास के 95% से अधिक)। उदाहरण के लिए, एक DN50 पूर्ण-बोर वाल्व का प्रवाह चैनल व्यास 50 मिमी के करीब होता है। यह डिज़ाइन लगभग अबाधित द्रव प्रवाह, न्यूनतम दबाव हानि और एक सीधे पाइप के करीब प्रवाह क्षमता की अनुमति देता है, जो उन्हें कुशल परिवहन या आवधिक पाइपलाइन सफाई की आवश्यकता वाले सिस्टम के लिए विशेष रूप से उपयुक्त बनाता है।
इसके विपरीत,कम किए गए -बोर वाल्ववास्तविक प्रवाह चैनल व्यास उनके नाममात्र व्यास से एक या अधिक आकार छोटा होता है। उदाहरण के लिए, एक DN50 कम -बोर बॉल वाल्व का प्रवाह चैनल व्यास लगभग 38 मिमी है, जो लगभग DN40 आकार के बराबर है। जबकि यह "घटा हुआ -बोर" डिज़ाइन प्रवाह प्रतिरोध को थोड़ा बढ़ाता है, यह वाल्व के आकार और वजन को काफी कम कर देता है, जिससे जगह की बचत होती है और इंस्टॉलेशन लोड कम हो जाता है।
निःशुल्क डाउनलोड: वजन और टॉर्क डेटा सहित पूर्ण बनाम कम पोर्ट स्पेक चार्ट (पीडीएफ)।
गुण तुलना
| तुलना मद | पूर्ण बंदरगाह (पूर्ण बोर) | कम किया गया पोर्ट (कम किया गया बोर) |
| परिभाषा | वाल्व आईडी पाइप आईडी के समान है | वाल्व आईडी पाइप आईडी से छोटी होती है (आमतौर पर 1 आकार छोटी) |
| प्रवाह पथ डिज़ाइन | सीधे-के माध्यम से, कोई रुकावट नहीं | पोर्ट ट्रांज़िशन के साथ फ़नल/स्टेप्ड डिज़ाइन |
| प्रवाह क्षमता (सीवी/केवी) | अधिकतम(समान -लंबाई वाले पाइप के बराबर) | निचला (थ्रॉटलिंग प्रभाव के कारण) |
| दबाव में गिरावट (
ΔPΔP ) |
न्यूनतम(नगण्य) | उच्चतर (स्थानीय दबाव ड्रॉप बनाता है) |
| प्रतिरोध गुणांक | न्यूनतम | महत्वपूर्ण |
भौतिक एवं आर्थिक पैरामीटर
| पैरामीटर श्रेणी | पूर्ण बंदरगाह (पूर्ण बोर) | कम किया गया पोर्ट (कम किया गया बोर) |
| आकार और वजन | बड़ा और भारी(बड़ी गेंद/वेज) | कॉम्पैक्ट और हल्का(छोटा शरीर/आंतरिक भाग) |
| स्थापना स्थान | अधिक स्थान की आवश्यकता है (लंबे चेहरे-से-चेहरे तक) | जगह बचाने वाला, सख्त इंस्टॉलेशन के लिए आदर्श |
| विनिर्माण लागत | उच्च(अधिक सामग्री, जटिल मशीनिंग) | किफ़ायती(लागत-प्रभावी, कम सामग्री) |
| ऑपरेटिंग टॉर्क | उच्चतर (बड़ी सीलिंग सतह घर्षण) | निचला(कम आंतरिक घटकों के कारण) |
| पिगिंग क्षमता | पूर्णतः समर्थित(सूअर स्वतंत्र रूप से गुजरते हैं) | समर्थित नहीं(सुअर को फँसाऊंगा) |
अनुप्रयोग तुलना
| परिदृश्य आवश्यकता | अनुशंसित विकल्प | कारण |
| लंबी दूरी की पाइपलाइनें | पूर्ण बंदरगाह | समय-समय पर मिलना चाहिएसुअर पालनआवश्यकताएं। |
| चिपचिपा / घोल मीडिया | पूर्ण बंदरगाह | बंदरगाह पर मीडिया संचय, अवरोध या क्षरण को रोकता है। |
| मानक जल/गैस प्रणालियाँ | कम किया गया बंदरगाह | दबाव हानि स्वीकार्य है; लागत में उल्लेखनीय कमी आती है। |
| वज़न-संवेदनशील (अपतटीय) | कम किया गया बंदरगाह | कुल सिस्टम भार और समर्थन आवश्यकताओं को कम करता है। |
| उच्च अशांति सेवा | पूर्ण बंदरगाह | बंदरगाह पर अशांति के कारण होने वाले गंभीर डाउनस्ट्रीम क्षरण से बचा जाता है। |

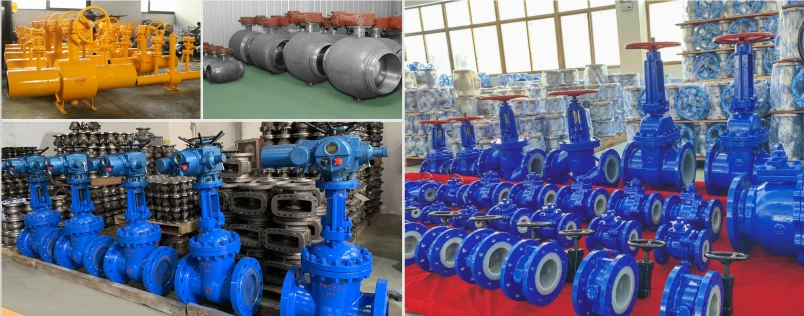

जीएनईई वाल्व कारखाना
अक्सर पूछे जाने वाले प्रश्न
फुली पोर्टेड बॉल वाल्व क्या है?
एक पूर्ण पोर्ट या कभी-कभी इसे पूर्ण बोर, बॉल वाल्व भी कहा जाता हैइसका एक सीधा प्रवाह पथ है जहां वाल्व के माध्यम से यात्रा करते समय प्रवाह में कमी नहीं होती है.
रिड्यूस्ड पोर्ट बॉल वाल्व क्या है?
एक कम किया हुआ {{0}पोर्ट बॉल वाल्व, जिसे मानक{{1}पोर्ट बॉल वाल्व या कम किया हुआ{{2}बोर बॉल वाल्व भी कहा जाता है, हैएक प्रकार का वाल्व जो आमतौर पर पाइप और ट्यूबिंग के माध्यम से तरल पदार्थ के प्रवाह को नियंत्रित करने के लिए उपयोग किया जाता है.
