एपीआई 6डी, जिसका शीर्षक "पाइपलाइन और पाइपिंग वाल्वों के लिए विशिष्टता" है, विशेष रूप से मिडस्ट्रीम क्षेत्र की पाइपलाइनों के लिए डिज़ाइन किया गया है जो लंबी दूरी पर तेल और गैस का परिवहन करती हैं। जबकि कई लोग एपीआई 6डी को कंप्रेसर स्टेशनों में उपयोग किए जाने वाले विशाल, ट्रूनियन -माउंटेड बॉल वाल्व के साथ जोड़ते हैं, मानक में इसके लिए विनिर्देश भी शामिल हैंफ्लोटिंग बॉल वाल्व.
एपीआई 6डी फ्लोटिंग बॉल वाल्व के लिए विशेषज्ञ समाधान -24 घंटे के भीतर तकनीकी कोटेशन प्राप्त करें।
एपीआई 6डी फ्लोटिंग बॉल वाल्वतकनीकी निर्देश
| डिज़ाइन मानक | एपीआई 6डी/आईएसओ 14313 |
| दाब मूल्यांकन | कक्षा 150, 300, 600 (कक्षा 900+ अनुरोध पर उपलब्ध) |
| आकार सीमा | एनपीएस 2" ~ एनपीएस 6" (पाइपलाइनों में फ्लोटिंग डिज़ाइन के लिए मानक) |
| मुख-से-चेहरा (F-F) | एएसएमई बी16.10/एपीआई 6डी |
| निकला हुआ किनारा कनेक्शन | एएसएमई बी16.5 (आरएफ - उठा हुआ चेहरा, आरटीजे - रिंग प्रकार का जोड़) |
| बट-वेल्ड कनेक्शन | एएसएमई बी16.25 (बीडब्ल्यू) |
| अग्नि सुरक्षित डिज़ाइन | एपीआई 607 / एपीआई 6एफए प्रमाणित |
| संरक्षा विशेषताएं | एंटी-स्टैटिक डिवाइस और ब्लो-आउट प्रूफ स्टेम (मानक) |
| गुहा राहत | स्वतः राहत देने वाली सीटें (स्वचालित कैविटी दबाव राहत) |
| सामग्री (शरीर) | कार्बन स्टील (ए105, डब्ल्यूसीबी, एलसीसी), स्टेनलेस स्टील (एफ316, सीएफ8एम), मिश्र धातु स्टील |
एपीआई 6डी फ्लोटिंग बॉल वाल्व के लिए आयामी डेटा
कक्षा 150 (पीएन 20)
| नाममात्र पाइप आकार (एनपीएस) | डीएन (मिमी) | आरएफ/बीडब्ल्यू (एफ-एफ) | आरटीजे (एफ-एफ) | लगभग। वजन (किलो) |
| 2" | 50 | 178 | 191 | 18 |
| 2-1/2" | 65 | 191 | 203 | 25 |
| 3" | 80 | 203 | 216 | 32 |
| 4" | 100 | 229 | 241 | 55 |
| 6" | 150 | 394 | 406 | 95 |
कक्षा 300 (पीएन 50)
| नाममात्र पाइप आकार (एनपीएस) | डीएन (मिमी) | आरएफ/बीडब्ल्यू (एफ-एफ) | आरटीजे (एफ-एफ) | लगभग। वजन (किलो) |
| 2" | 50 | 216 | 232 | 22 |
| 2-1/2" | 65 | 241 | 257 | 31 |
| 3" | 80 | 283 | 298 | 48 |
| 4" | 100 | 305 | 321 | 78 |
| 6" | 150 | 403 | 419 | 135 |
एपीआई 6डी फ्लोटिंग बॉल वाल्व के लिए सॉफ्ट सीट बनाम मेटल सीट की तुलना
| विशेषताएँ | मुलायम आसन | धातु सीट |
| सीलिंग सामग्री | पीटीएफई, आरपीटीएफई, डेवलॉन, नायलॉन, पीक | स्टेलाइट ओवरले, टंगस्टन कार्बाइड कोटिंग (TCC), क्रोमियम कार्बाइड कोटिंग (CCC) |
| रिसाव वर्ग | शून्य रिसाव/ बबल टाइट (एएनएसआई कक्षा VI) | आम तौर परएएनएसआई कक्षा V या VI(लैपिंग परिशुद्धता के आधार पर) |
| तापमान की रेंज | -29 डिग्री से 200 डिग्री (सामग्री पर निर्भर; PEEK अधिक जा सकता है) | -196 डिग्री से 500 डिग्री +(क्रायोजेनिक या अत्यधिक उच्च तापमान के लिए पसंदीदा) |
| लागू मीडिया | स्वच्छ गैस, पानी, तेल उत्पाद (कण-मुक्त) | रेतीला मीडिया, ठोस कण, घोल, और उच्च-चिपचिपाहट वाले तरल पदार्थ |
| ऑपरेटिंग टॉर्क | कम; सुचारू रूप से खुलना और बंद होना | उच्चतर (महत्वपूर्ण धातु के कारण{{0}से -धातु घर्षण के कारण) |
| प्रतिरोध पहन | गरीब; अशुद्धियाँ आसानी से खरोंच जाती हैं, जिससे रिसाव होता है | उत्कृष्ट; कटाव और घर्षण के प्रति अत्यधिक प्रतिरोधी |
| सेवा जीवन | अपेक्षाकृत छोटा; सीलों को समय-समय पर प्रतिस्थापन की आवश्यकता होती है | बेहद लंबा; गंभीर सेवा और लगातार चक्रों के लिए उपयुक्त |
| लागत | लागत-प्रभावी / आर्थिक | महँगा (सटीक लैपिंग और उन्नत हार्ड फेसिंग प्रक्रियाओं की आवश्यकता है) |
| सामान्य अनुप्रयोग | प्राकृतिक गैस संचरण, नगरपालिका गैस नेटवर्क, परिवेश तापमान तेल | कच्चा तेल (रेतीला), रिफाइनरी कोकिंग, ब्लोडाउन/सीवेज, और उच्च-दबाव वाली भाप |
जीएनईई एपीआई 6डी फ्लोटिंग बॉल वाल्व कार्यशाला

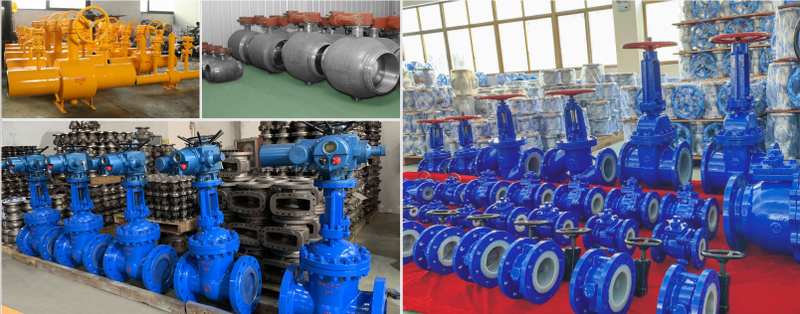

तैयार-से-शिप एपीआई 6डी फ्लोटिंग बॉल वाल्व - तत्काल वैश्विक डिलीवरी के लिए स्टॉक उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न
एपीआई 6डी 24वें संस्करण और 25वें संस्करण के बीच क्या अंतर है?
25वें संस्करण के लिए एक्चुएटर्स को एपीआई 6डीएक्स का पूरी तरह से अनुपालन करने की आवश्यकता है। 24वें संस्करण में, एक्चुएटर को आकार देने के लिए केवल एपीआई 6डीएक्स नियमों की आवश्यकता थी. इसका मतलब यह है कि एक एक्चुएटेड वाल्व को एपीआई 6डी के 25वें संस्करण के अनुरूप बनाने के लिए, एक्चुएटर को एपीआई 6डीएक्स के अनुरूप होना चाहिए।
एपीआई 6डी और बी16 34 के बीच क्या अंतर है?
एएसएमई बी16. 34: सामान्य गुणवत्ता आश्वासन दिशानिर्देश प्रदान करता है। एपीआई 6डी: विशिष्ट निरीक्षण और परीक्षण प्रक्रियाओं सहित अधिक कठोर गुणवत्ता नियंत्रण उपायों को अनिवार्य करता है.
एपीआई 6डी और एपीआई 594 के बीच क्या अंतर है?
एपीआई 594 कॉम्पैक्ट वेफर और डुअल प्लेट चेक वाल्व को कवर करता है, जबकि एपीआई 6डी बड़े स्विंग चेक वाल्व सहित पाइपलाइन वाल्व को कवर करता है।. क्योंकि उनका छोटा स्ट्रोक और स्प्रिंग की सहायता से बंद होने से विपरीत प्रवाह वेग कम हो जाता है। क्रैकिंग दबाव आम तौर पर बहुत कम होता है, आमतौर पर 0.05 से 0.2 बार के आसपास।
