एकइलेक्ट्रिक थ्री - वे बॉल वाल्वइसमें एक इलेक्ट्रिक एक्चुएटर और एक थ्री-वे बॉल वाल्व शामिल है। यह एक रोटरी शट-ऑफ और रेगुलेटिंग वाल्व है, जिसमें टाइट क्लोजर, कॉम्पैक्ट संरचना, हल्के वजन और आसान रखरखाव जैसे फायदे हैं। इलेक्ट्रिक थ्री-वे बॉल वाल्व अपने पावर स्रोत के रूप में 220V सिंगल{6}}फेज एसी पावर का उपयोग करता है। यह नियंत्रण प्रणाली से स्विचिंग सिग्नल प्राप्त करता है और सिंगल चरण पावर स्विचिंग के माध्यम से एक प्रतिवर्ती सिंगल चरण गियर रिड्यूसर चलाता है, जिससे बॉल वाल्व निर्दिष्ट आवश्यकताओं के अनुसार पाइपलाइन को स्विच करने में सक्षम होता है।
एक दो {{0}सीट सीलबंद इलेक्ट्रिक थ्री{1}वे बॉल वाल्व में एक कॉम्पैक्ट संरचना, आकर्षक उपस्थिति और अच्छा सीलिंग प्रदर्शन होता है। यह पाइपलाइन में माध्यम की प्रवाह दिशा को बदल सकता है और दो परस्पर लंबवत चैनलों को जोड़ या बंद कर सकता है। चार सीटों वाला सीलबंद इलेक्ट्रिक थ्री वे बॉल वाल्व एक आकर्षक स्वरूप और एक कॉम्पैक्ट और उचित संरचना पेश करता है। यह न केवल माध्यम की प्रवाह दिशा को बदल सकता है बल्कि तीन चैनलों को भी जोड़ सकता है। यह अन्य दो चैनलों को जोड़ते समय किसी भी चैनल को बंद कर सकता है, पाइपलाइन में माध्यम के विलय या विभाजन को लचीले ढंग से नियंत्रित कर सकता है।
इलेक्ट्रिक थ्री वे बॉल वाल्व मीडिया की प्रवाह दिशा को बदलने और जल आपूर्ति, पेट्रोकेमिकल, धातु विज्ञान, खनन, हल्के कपड़ा, ऊर्जा, कागज निर्माण, भोजन और इस्पात उद्योगों की पाइपलाइन प्रणालियों में तरल पदार्थ को विभाजित करने या मिश्रण करने के लिए उपयुक्त हैं।
जीएनईई चीन में एक अग्रणी वाल्व निर्माता है, जो सीएनसी वर्कशॉप से सुसज्जित है, जो आपको वाल्व अनुकूलन सेवाएं प्रदान करता है।अपनी पाइपलाइन को अनुकूलित करें - आज ही वाल्व कैटलॉग डाउनलोड करें!
इलेक्ट्रिक थ्री - वे बॉल वाल्व - मुख्य तकनीकी पैरामीटर
| वस्तु | पैरामीटर |
|---|---|
| वाल्व बॉडी प्रकार | तीन -तरफा कास्ट बॉल वाल्व |
| नॉमिनल डायामीटर | DN15-200मिमी |
| नाममात्र का दबाव | पीएन1.6, 2.5, 4.0, 6.4 एमपीए; एएनएसआई 150, 300एलबी; जेआईएस 10, 20, 30के |
| निकला हुआ किनारा मानक | जेआईएस, एएनएसआई, जीबी, जेबी, एचजी, आदि। |
| रिश्ते का प्रकार | निकला हुआ किनारा, पिरोया हुआ (1/2"-2" के लिए उपयुक्त) |
| बोनट प्रकार | अभिन्न |
| ग्रंथि प्रकार | दबाव प्लेट संपीड़न प्रकार |
| सीलिंग पैकिंग | V-प्रकार PTFE पैकिंग, संसेचित PTFE एस्बेस्टस पैकिंग, एस्बेस्टस टेक्सटाइल पैकिंग, ग्रेफाइट पैकिंग |
| एक्चुएटर मॉडल | डीएसआर, 3810आर, डीजेडडब्ल्यू, मुख्यालय, पीएसक्यू इलेक्ट्रिक एक्चुएटर्स |
| मुख्य तकनीकी पैरामीटर |
बिजली आपूर्ति वोल्टेज: 220V/50Hz, 380V/50Hz इनपुट सिग्नल: 4-20mA या 1-5V·DC आउटपुट सिग्नल: 4-20mA·DC |
|
सुरक्षा वर्ग: IP65 (या IP67) के समतुल्य विस्फोट-प्रूफ मार्किंग: ExdⅡBT4 मैनुअल ऑपरेशन फ़ंक्शन: हैंडल |
|
|
परिवेश का तापमान: -25-+70 डिग्री परिवेशीय आर्द्रता: 95% से कम या उसके बराबर |
इलेक्ट्रिक थ्री वे बॉल वाल्व: मुख्य प्रदर्शन संकेतक
| नाममात्र व्यास डीएन(मिमी) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| अनुमेय दबाव अंतर (एमपीए) | नाममात्र दबाव से कम या उसके बराबर | |||||||||||
| गति की सीमा | 0-90 डिग्री | |||||||||||
| रिसाव Q | GB/T4213-92 के अनुसार, यह रेटेड kV के 0.01% से कम है। | |||||||||||
| बुनियादी त्रुटि | ±1% | |||||||||||
| हिस्टैरिसीस | ±1% | |||||||||||
| मृत क्षेत्र | 1% से कम या उसके बराबर | |||||||||||
इलेक्ट्रिक थ्री वे बॉल वाल्व के मुख्य घटकों की सामग्री
| 1 | बायां वाल्व शरीर | डब्ल्यूसीबी,सीएफ8,सीएफ8एम,सीएफ3एम |  |
| 2 | दायां वाल्व शरीर | डब्ल्यूसीबी,सीएफ8,सीएफ8एम,सीएफ3एम | |
| 3 | वाल्व सीट | पीईएफई,पीपीएल,304,316 | |
| 4 | गोला | 2Cr13,304,316 | |
| 5 | वाल्व स्टेम | 2Cr13,304,316 | |
| 6 | सीलिंग पैकिंग | पीटीएफई/लचीला ग्रेफाइट | |
| 7 | पैकिंग ग्रंथि | डब्ल्यूसीबी,सीएफ8,सीएफ8एम,सीएफ3एम |

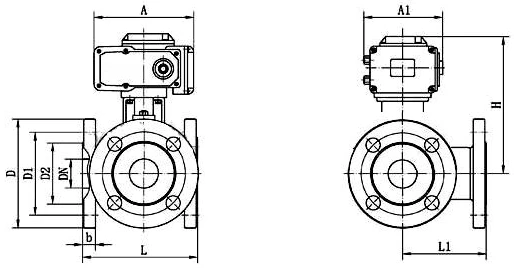

इलेक्ट्रिक थ्री वे बॉल वाल्व का मुख्य आकार और कनेक्शन आयाम
|
|
| नाममात्र व्यास डीएन(मिमी) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | कार्यान्वयन एजेंसी पर निर्भर करता है। | |||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 |
इलेक्ट्रिक थ्री वे बॉल वाल्व की विशेषताएं:
1. थ्री{{1}वे बॉल वाल्व दो{{2}सीट और चार{3}सीट सीलिंग संरचनाओं में उपलब्ध हैं। वाल्व कोर छिद्र में L-प्रकार और T-प्रकार की संरचनाएं होती हैं। वाल्व कोर के रोटेशन कोण को नियंत्रित करके, वाल्व कोर छिद्र और पाइपलाइन पोर्ट के बीच कनेक्शन स्थिति को बदला जा सकता है, जिससे तीन शाखा पाइपों पर नियंत्रण के विभिन्न संयोजनों की अनुमति मिलती है।
थ्री{0}वे बॉल वाल्व में बड़ी प्रवाह क्षमता होती है और यह गैसों, तरल पदार्थ और भाप को नियंत्रित कर सकते हैं, और विशेष रूप से उच्च चिपचिपापन, रेशेदार और कणीय तरल पदार्थ को नियंत्रित करने के लिए उपयुक्त होते हैं। वे सख्त सीलिंग आवश्यकताओं वाले अनुप्रयोगों के लिए भी उपयुक्त हैं।
2. दो {{1}सीट सीलबंद तीन-तरफा बॉल वाल्वों में एक कॉम्पैक्ट संरचना, सुंदर उपस्थिति और अच्छा सीलिंग प्रदर्शन होता है। वे पाइपलाइन में माध्यम की प्रवाह दिशा को बदल सकते हैं। वे दो परस्पर लंबवत चैनलों को जोड़ या बंद भी कर सकते हैं।
3. चार {{1}सीट सीलबंद थ्री{2}वे बॉल वाल्वों में सुंदर उपस्थिति और कॉम्पैक्ट और उचित संरचना होती है। वे न केवल माध्यम की प्रवाह दिशा बदल सकते हैं, बल्कि तीन चैनलों को एक-दूसरे से भी जोड़ सकते हैं। इसके साथ ही, किसी एक चैनल को बंद किया जा सकता है, जबकि अन्य दो चैनलों को जोड़ा जा सकता है, पाइपलाइन में माध्यम के विलय या विभाजन को लचीले ढंग से नियंत्रित किया जा सकता है।
4. टी-प्रकार का वाल्व कोर चैनल तीन ऑर्थोगोनल पाइपों को कनेक्ट या स्विच करने की अनुमति देता है, जो प्रवाह को विभाजित या मर्ज करने का काम करता है; L-प्रकार का चैनल दो ऑर्थोगोनल पाइपों को जोड़ता है और दूसरे चैनल को काट देता है, जिससे माध्यम प्रवाह की दिशा बदल जाती है।
इलेक्ट्रिक थ्री-वे बॉल वाल्व अनुप्रयोग
निम्नलिखित प्रणालियों में मीडिया नियंत्रण के लिए उपयुक्त:
1. औद्योगिक द्रव प्रणालियाँ: पेट्रोकेमिकल, धातुकर्म और बिजली उद्योगों में पाइपलाइन नियंत्रण
2. सार्वजनिक उपयोगिता प्रणालियाँ: शहरी जल आपूर्ति, अपशिष्ट जल उपचार, और ऊर्जा संचरण
3. विशेष मीडिया प्रबंधन: उच्च चिपचिपाहट वाले तरल पदार्थ और रेशेदार कण सामग्री का परिवहन।
