फ़्लोटिंग बॉल वाल्व BS5351 मानक के अनुरूप
बीएस5351 मानक के अनुरूप फ्लोटिंग बॉल वाल्व फ्लोटिंग बॉल वाल्व के लिए सबसे आम डिजाइन का प्रतिनिधित्व करता है। कार्यशील तापमान के आधार पर, न्यूए तीन डिज़ाइन वेरिएंट प्रदान करता है:
मानक तापमान डिजाइन (-46 डिग्री से 200 डिग्री)
क्रायोजेनिक डिज़ाइन (-196 डिग्री से -46 डिग्री)
उच्च-तापमान डिज़ाइन (200 डिग्री से 500 डिग्री)
BS5351 बॉल वाल्व बॉडी:
वाल्व बॉडी में दो टुकड़ों वाली संरचना होती है, जो दो बॉडी घटकों से बनी होती है। गाढ़ा बॉडी डिज़ाइन उत्कृष्ट दबाव प्रतिरोध सुनिश्चित करता है। विनिर्माण प्रक्रिया में सिलिका सोल कास्टिंग का उपयोग किया जाता है, जिसके परिणामस्वरूप एक साफ उपस्थिति, दोषमुक्त सतह और उच्च आयामी सटीकता प्राप्त होती है।
BS5351 बॉल वाल्व की मुख्य विशेषताएं:
ISO 5211 डायरेक्ट माउंटिंग प्लेटफ़ॉर्म एक्चुएटर स्थापना के लिए, अतिरिक्त ब्रैकेट की आवश्यकता को समाप्त करना।
विरोधी-स्थैतिक तनास्थैतिक निर्माण को रोकने के लिए।
एंटी-ब्लोआउट स्टेम डिज़ाइनस्टेम इजेक्शन को रोकने के लिए।
दबाव राहत छेद सुरक्षा के लिए बॉल ग्रूव में।
आदेश विशिष्टता
प्रकार: बॉल वाल्व।
बॉडी: एएसटीएम ए350 एलएफ2।
गेंद: एसएस 304.
सीट सामग्री: पीटीएफई।
अंत कनेक्ट: आरएफ।
ऑपरेटर: हैंडव्हील.

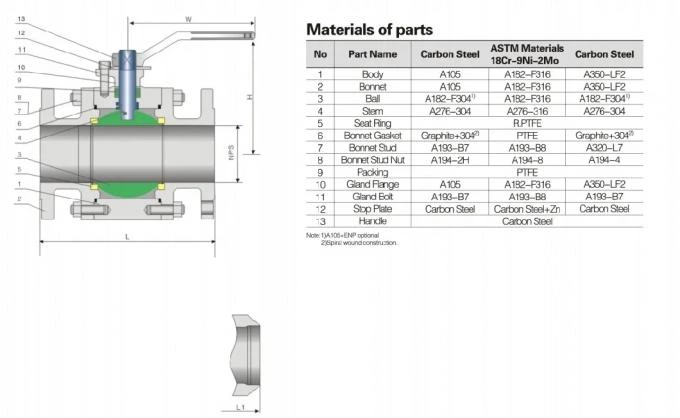

तकनीकी ड्राइंग
