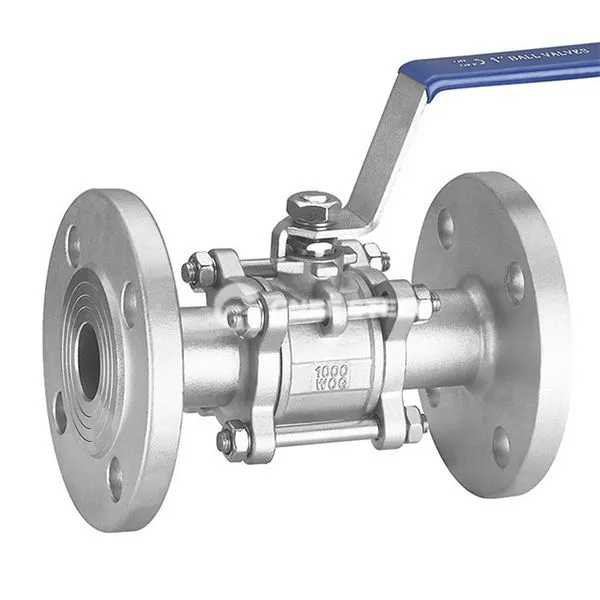

3-पीसी फ्लैंगेड बॉल वाल्व

थ्री-पीस फ्लैंग्ड बॉल वाल्व तीन-घटक बोल्टेड संरचना के साथ एक प्रकार का औद्योगिक वाल्व है, जो कि फ्लैग के माध्यम से पाइपलाइन के साथ जुड़ा हुआ है ताकि द्रव के कुशल कट-ऑफ और प्रवाह नियंत्रण को प्राप्त किया जा सके। इसकी मुख्य विशेषताएं इस प्रकार हैं:

संरचनात्मक रचना

तीन-घटक वाल्व शरीर संरचना

बाएं और दाएं बोनट: कास्ट स्टील (WCB) या स्टेनलेस स्टील (CF8M), बोल्ट के माध्यम से इंटरमीडिएट वाल्व बॉडी से जुड़े;

इंटरमीडिएट वाल्व बॉडी इंटरमीडिएट बॉडी: बॉल और सील असेंबली को लपेटता है, जिसे रखरखाव के लिए अलग से अलग किया जा सकता है।

सील एक्ट्यूटिंग तंत्र

बॉल: पूर्ण व्यास डिजाइन (पाइपलाइन के साथ समान व्यास), पहनने के प्रतिरोध को बढ़ाने के लिए सतह सख्त उपचार;

फ़्लोटिंग सीट: स्प्रिंग प्रीलोडेड स्ट्रक्चर, मध्यम दबाव में, स्वचालित रूप से द्वि-दिशात्मक प्राप्त करने के लिए गेंद को दबाएं। फ्लोटिंग सीट: वसंत प्रीलोडेड संरचना, द्विदिश सीलिंग को प्राप्त करने के लिए मध्यम दबाव में गेंद का स्वचालित संपीड़न;

स्टेम: लोअर माउंटेड एंटी-इजेक्शन डिज़ाइन, लचीली ग्रेफाइट + डिस्क स्प्रिंग संपीड़न का उपयोग करके पैकिंग बॉक्स।

निकला हुआ किनारा कनेक्शन इंटरफ़ेस

ANSI, DIN और अन्य मानक फ्लैंग्स के अनुरूप, दबाव PN16 ~ PN64 (कक्षा 150 ~ 400) को कवर करता है।



3-पीसी फ्लैंगेड बॉल वाल्व



विशेषताएँ

हटाने योग्य स्थिरता

तीन-टुकड़ा संरचना पाइपलाइन को डिस्कनेक्ट किए बिना बोनट को हटाने और सील के प्रतिस्थापन की अनुमति देती है।

कम प्रवाह प्रतिरोध और कुशल संचलन

पूर्ण बोर डिजाइन प्रवाह प्रतिरोध गुणांक 0.08 से कम या उसके बराबर, प्रवाह हानि शून्य के करीब।

प्रयोज्यता की विस्तृत श्रृंखला

तापमान सीमा: -29 डिग्री ~ 350 डिग्री (सॉफ्ट सील) / -196 डिग्री ~ 550 डिग्री (धातु हार्ड सील);

लागू माध्यम: पानी, तेल आवेदन का माध्यम: पानी, तेल, एसिड और क्षार समाधान और विशेष मीडिया जैसे ऑक्सीजन और एथिलीन।

रैपिड ओपनिंग और क्लोजिंग पैंतरेबाज़ी

पूर्ण उद्घाटन/समापन, समर्थन मैनुअल, वायवीय या इलेक्ट्रिक एक्ट्यूएटर्स को प्राप्त करने के लिए 90 डिग्री रोटेशन।

अनुप्रयोग

• रासायनिक उत्पादन: रिएक्टर आयात और निर्यात नियंत्रण, संक्षारक मीडिया (एसिड/क्षार) परिवहन;
• ऊर्जा पाइपलाइन: तेल और गैस सभा और संचरण, एलएनजी स्टेशन उच्च दबाव पाइपलाइन;
• पर्यावरण संरक्षण उपकरण सीवेज उपचार प्रणाली, समुद्री जल अलवणीकरण पाइपलाइन;
• खाद्य और दवा: सड़न रोकनेवाला द्रव नियंत्रण (सैनिटरी पॉलिश वाल्व शरीर के साथ)।
