निकला हुआ किनारा जाली गेंद वाल्व विवरण
निकला हुआ किनारा जाली गेंद वाल्व एक बॉल वाल्व है जिसका वाल्व बॉडी फोर्जिंग प्रक्रिया द्वारा बनता है और पाइपलाइन से जुड़ा होता है, जो कि निकला हुआ किनारा . के माध्यम से होता है। गेंद को वाल्व स्टेम द्वारा संचालित किया जाता है।
संरचनात्मक विशेषताएं
जाली स्टील वाल्व बॉडी स्ट्रक्चर
वाल्व शरीर उच्च शक्ति वाले जाली स्टील (जैसे एएसटीएम ए 105 कार्बन स्टील, एफ 304/एफ 316 स्टेनलेस स्टील) के साथ जाली है, घने संरचना के साथ, और कास्ट वाल्व बॉडी की तुलना में काफी बेहतर प्रभाव प्रतिरोध और दबाव असर क्षमता;
निकला हुआ किनारा इंटरफ़ेस ASME B16 . 5 मानक के साथ अनुपालन करता है, बोल्ट द्वारा पाइपलाइन में बांधा जाता है, विश्वसनीय सीलिंग है और इसे अलग करना और बनाए रखना आसान है।
कोर घटकों को मजबूत करना
Ball : सतह सख्त उपचार (जैसे कि कार्बाइड का सरफेसिंग), पहनने-प्रतिरोधी और संक्षारण प्रतिरोधी, दीर्घकालिक उपयोग में उच्च सील स्थिरता;
वाल्व सीट:: वैकल्पिक धातु सील (स्टेनलेस स्टील + सीलिंग ग्रीस) या सॉफ्ट सील (PTFE/PEEK) विभिन्न मीडिया की जरूरतों को पूरा करने के लिए;
वाल्व स्टेम: एंटी-ब्लूआउट डिज़ाइन, सीधे एक्ट्यूएटर (मैनुअल/वायवीय/इलेक्ट्रिक) से जुड़ा हुआ है, कम ड्राइविंग टॉर्क .}}
पूर्ण-बोर प्रवाह चैनल design
फ्लो चैनल पाइपलाइन के आंतरिक व्यास के अनुरूप है, जिसमें बहुत छोटे दबाव हानि (प्रवाह प्रतिरोध गुणांक {0 . 05) के साथ, बड़े प्रवाह वितरण के लिए उपयुक्त है।
निकला हुआ किनारा जाली गेंद वाल्व विनिर्देशन
दबाव रेटिंग: कक्षा 150 से कक्षा 2500 (PN420 तक);
व्यास की सीमा: DN15 से DN300 (1/2 "से 12");
तापमान सीमा:
मानक प्रकार: -29 डिग्री से +200 डिग्री (ptfe वाल्व सीट);
विस्तारित प्रकार: -196 डिग्री से +540 डिग्री (धातु हार्ड सील);
कनेक्शन विधि: निकला हुआ किनारा (ASME B16 . 5), बट वेल्डिंग (ASME B16.25)।

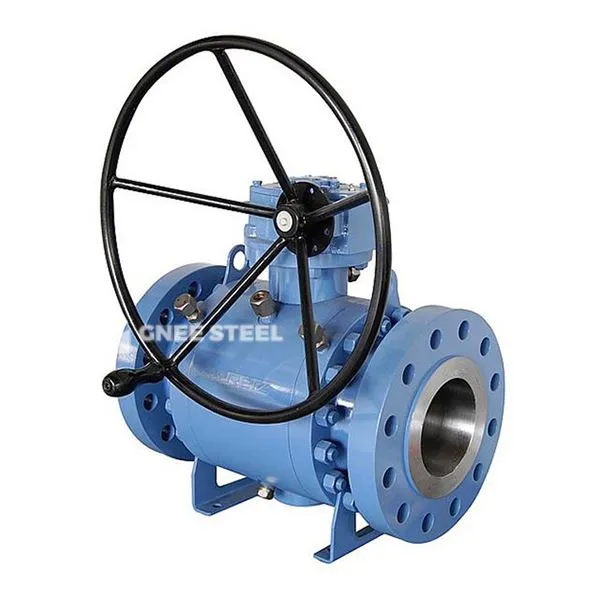

निकला हुआ किनारा जाली गेंद वाल्व
लाभ
Ultra- उच्च दबाव असर क्षमता: कक्षा 2500 (42MPa) की उच्च दबाव की स्थिति में कोई विरूपण नहीं है, और सुरक्षा कास्ट वाल्व शरीर की तुलना में 50% अधिक है;
अत्यधिक तापमान के लिए प्रतिरोधी: धातु हार्ड सीलिंग समाधान 540 डिग्री उच्च तापमान या -196 डिग्री गहरे ठंड माध्यम का समर्थन करता है;
Long life design: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 बार;
कम रखरखाव की लागत: मॉड्यूलर संरचना सील के तेजी से प्रतिस्थापन का समर्थन करती है, 70%. द्वारा डाउनटाइम को कम करना
आवेदन
पेट्रोलियम और प्राकृतिक गैस: उच्च दबाव वाले तेल और गैस वेलहेड उपकरण (कक्षा 2500), तेल पाइपलाइनों के प्रमुख कटऑफ बिंदु;
ऊर्जा और शक्ति: सुपरक्रिटिकल स्टीम पाइपलाइन (540 डिग्री से कम या बराबर), परमाणु ऊर्जा कूलिंग सिस्टम;
विशेष रसायन: दृढ़ता से संक्षारक मीडिया (जैसे कि केंद्रित सल्फ्यूरिक एसिड, तरल क्लोरीन), उच्च दबाव पोलीमराइजेशन रिएक्टर;
दीप कोल्ड इंजीनियरिंग: एलएनजी द्रवीकरण स्टेशन (-162 डिग्री तरल नाइट्रोजन परिवहन) .
