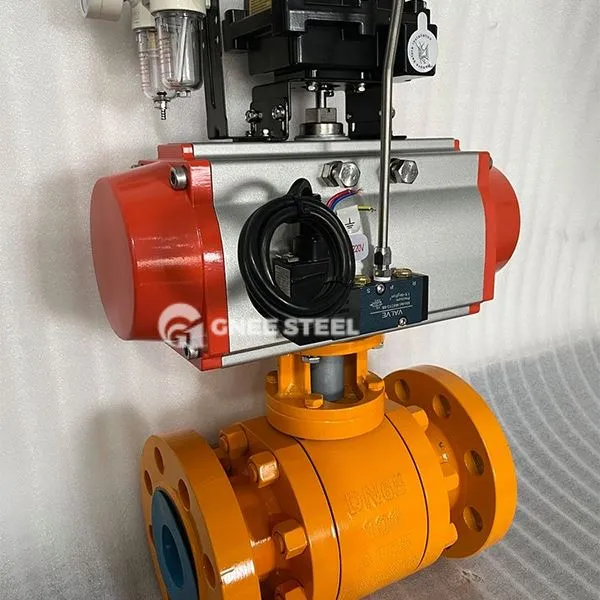

उच्च दबाव स्टेनलेस स्टील बॉल वाल्व

‌High- दबाव स्टेनलेस स्टील बॉल वाल्व, स्टेनलेस स्टील से बना एक वाल्व है और उच्च दबाव वाली कामकाजी परिस्थितियों के लिए डिज़ाइन किया गया है। यह गेंद को 90 डिग्री घुमाकर मध्यम को काट सकता है या प्रवाह दर को नियंत्रित कर सकता है। दबाव सीमा आमतौर पर 16-500 MPA है। इसके मुख्य कार्यों में शामिल हैं:

‌CutOff/Regulation‌: पूर्ण-बोर डिज़ाइन तरल पदार्थ को पूरी तरह से अवरुद्ध कर सकता है या प्रवाह दर को समायोजित कर सकता है, जो पेट्रोलियम और रासायनिक उद्योगों जैसे उच्च दबाव वाले पाइपलाइनों के लिए उपयुक्त है;
‌Multi-Directional Control‌: तीन-तरफ़ा संरचना (टी-टाइप/एल-टाइप) मध्यम डायवर्सन, संगम या प्रवाह दिशा स्विचिंग का समर्थन करती है।

कोर संरचना और तकनीकी मापदंड
‌ वाल्व शरीर और सामग्री
‌ वाल्व बॉडी मटीरियल: मुख्य रूप से 304, 316, 316L स्टेनलेस स्टील, मजबूत संक्षारण प्रतिरोध के साथ; डुप्लेक्स स्टील (2205/2507) या हेस्टेलॉय मिश्र धातु को चरम काम की स्थिति के लिए चुना जा सकता है, जिसमें 500MPA का दबाव प्रतिरोध होता है।
‌Connection Method‌: GB/T9113 या ASME B16.5 मानकों के अनुरूप, निकला हुआ किनारा या थ्रेडेड कनेक्शन, व्यास DN 15-300 मिमी। ‌ sealing system‌
‌Soft Seal‌: PTFE या PPL वाल्व सीट, तापमान प्रतिरोध -196 डिग्री ~ 180 डिग्री, शून्य रिसाव (रिसाव स्तर ANSI VI);
‌Hard सील: स्टेलाइट 6 क्लैडिंग, तापमान प्रतिरोध 450 डिग्री /दबाव प्रतिरोध 25MPA, भाप, मजबूत एसिड और अन्य मीडिया के लिए उपयुक्त।
‌Drive Mode‌
‌Manual‌: जिंक मिश्र धातु हैंडल या टरबाइन ड्राइव, ऑपरेटिंग टॉर्क से कम या 50 एन · एम के बराबर;
‌Pneumatic/इलेक्ट्रिक: प्रतिक्रिया की गति 0 के बराबर या बराबर है। 05 सेकंड, रिमोट कंट्रोल और ऑटोमेशन एकीकरण का समर्थन करें।



उच्च दबाव स्टेनलेस स्टील बॉल वाल्व



अनुप्रयोग
‌Petroleum और प्राकृतिक गैस:
उच्च दबाव वाले तेल और गैस वेलहेड कटऑफ (जैसे कि Q41F -160 p वाल्व बॉडी), सल्फाइड संक्षारण के लिए प्रतिरोधी;
‌CEMICAL PROCESS‌:
मजबूत एसिड मध्यम मोड़ नियंत्रण (जैसे कि 316L वाल्व बॉडी + हार्ड सील), दबाव प्रतिरोध 25MPA;
‌Energy और power‌:
सुपरक्रिटिकल स्टीम पाइपलाइन विनियमन (डुप्लेक्स स्टील वाल्व बॉडी), तापमान प्रतिरोध 550 डिग्री /दबाव प्रतिरोध 42MPA;
‌Aerospace‌:
तरल हाइड्रोजन/तरल ऑक्सीजन वितरण प्रणाली, कम तापमान प्रतिरोध -196 डिग्री।

चयन और रखरखाव बिंदु
‌ सेलेक्शन बेसिस::
‌Media Matching‌: 316L क्लोराइड आयन वातावरण के लिए पसंद किया जाता है, और मोनल मिश्र धातु का उपयोग हाइड्रोफ्लोरिक एसिड माध्यम के लिए किया जाता है;
‌Presure अनुकूलन: अल्ट्रा-हाई प्रेशर (100mpa से अधिक या उससे अधिक या उससे अधिक) दृश्यों को एक अभिन्न जाली वाल्व बॉडी की आवश्यकता होती है।
‌INSTOLLATION और रखरखाव:
निकला हुआ किनारा बोल्ट को तिरछे रूप से कड़ा करने की आवश्यकता होती है, जिसमें विकृति को रोकने के लिए 200n · m के बराबर या बराबर के पूर्व-कसने के बल के साथ;
नियमित रूप से सीलिंग सतह के पहनने की जांच करें, और हर 5, 000 उद्घाटन और बंद होने पर हार्ड सीलिंग वाल्व पर एक रिसाव परीक्षण करने की सिफारिश की जाती है।
